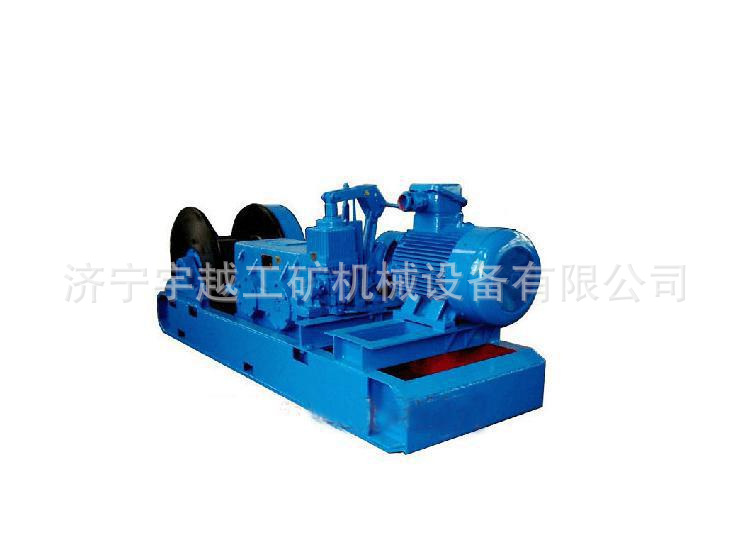

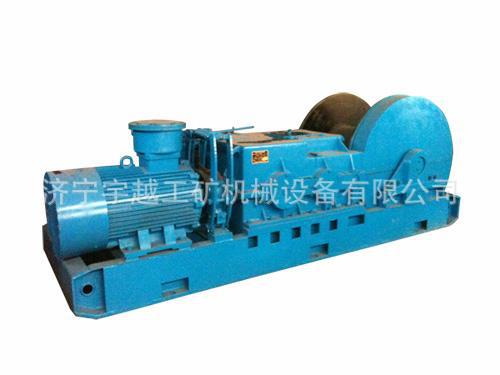

JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。 我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30所有规格的结构和工作原理相同。
JSDB-19双速多用绞车主要技术参数
型 号 | JSDB-6 | JSDB-10 | JSDB-12 | JSDB-13 | JSDB-15 | JSDB-16 | JSDB-19 | JSDB-25 | JSDB-30 |
慢 速 | 外层最大静张力 KN | 60 | 100 | 120 | 130 | 150 | 160 | 190 | 250 | 300 |
内层最大静张力 KN | 100 | 140 | 160 | 200 | 250 | 280 | 320 | 390 | 470 |
平均静张力 KN | 80 | 120 | 140 | 165 | 200 | 220 | 250 | 320 | 385 |
传动比 | 234.12 | 169.83 | 169.8 | 187.85 | 187.85 | 228.7 | 238.88 | 238.88 | 309.78 |
平均绳速 m/s | 0.082 | 0.143 | 0.15 | 0.11 | 0.16 | 0.158 | 0.17 | 0.168 | 0.16 |
快 速 | 外层最大静张力 KN | 7.5 | 12 | 14 | 15 | 18 | 20 | 25 | 30 | 38 |
传动比 | 31.64 | 26 | 26 | 25.82 | 25.82 | 31.43 | 34.81 | 34.81 | 40.65 |
外层最大绳速 m/s | 0.80 | 1.07 | 1.13 | 1.24 | 1.43 | 1.512 | 1.538 | 1.51 | 1.59 |
卷筒 | 直径 mm | φ300 | φ385 | φ400 | φ435 | φ470 | φ510 | Φ545 | Φ545 | Φ650 |
宽度 mm | 330 | 356 | 452 | 530 | 530 | 520 | 570 | 770 | 885 |
容绳量 m | 100 | 120 | 150 | 180 | 200 | 300 | 400 | 500 | 700 |
钢丝绳 | 直径 mm | 16 | 20 | 22 | 24 | 26 | 28 | 30 | 30 | 36 |
结构 | 6×19 | |
公称抗拉强度 MPa | 1670 | |
电动机 | 型号 | YBK2 160M-6 | YBK2 200L1-6 | YBK2 200L2-6 | YBK2 225M-8 | YBK2 250M-6 | YBK2 250M-6 | YBK2 280S-6 | YBK2 280M-6 | YBK2315S-6 |
功率 KW | 7.5 | 18.5 | 22 | 22 | 30 | 37 | 45 | 55 | 75 |
转速 r/min | 970 | 970 | 980 | 740 | 980 | 980 | 990 | 990 | 989 |
外形 尺寸 | 长 mm | 2242 | 2590 | 2640 | 3182 | 3190 | 3340 | 3825 | 3865 | 4508 |
宽 mm | 670 | 720 | 830 | 968 | 968 | 968 | 1254 | 1274 | 1408 |
高 mm | 690 | 851 | 849 | 987 | 1007 | 1111 | 1187 | 1187 | 1509 |
工作制动闸 | 手动 | 手动 | 手动 | 电液BYWZ3-315/90 | 电液BYWZ3-315/90 | 电液BYWZ3-400/90 | 电液BYWZ3-400/90 | 电液BYWZ3-400/90 | 电液YWZ3B-400/90 |
安全制动闸 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动 | 电液YWZ3B-500/180 |
重量 Kg | 980 | 2000 | 2500 | 3800 | 4200 | 5000 | 6880 | 7400 | 9200 |
