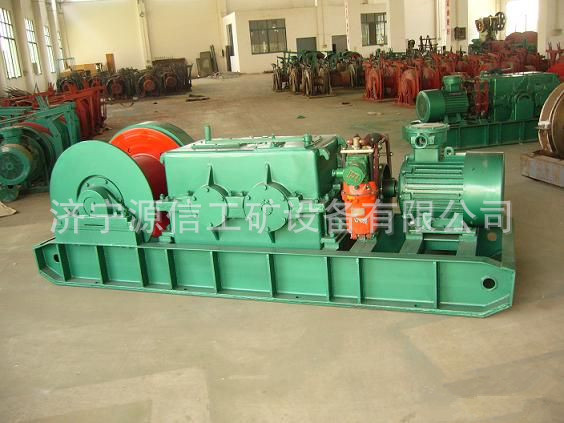

JH系列绞车均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料，移溜槽等辅助牵引工作。JH系列绞车均采用球面蜗轮副传动，具有结构紧凑，外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪橇状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳，安全可靠。
JH系列绞车 主要技术参数
项目、单位/型号、参数 | JH-5型 | JH-8型 | JH-14型 | JH-20型 | JH-30型 |
钢丝绳静张力（中层） | | | | | |
钢丝绳绳速（平均） | 0.17m/s | 0.09m/s | 0.11m/s | 0.12m/s | 0.13m/s |
卷筒规格： | φ300*255mm | φ300*310mm | φ400*395mm | φ440*530mm | φ540*560mm |
（直径*宽度） |
钢丝绳直径 | φ16mm | φ17mm | φ21.5mm | φ24.5mm | φ31mm |
容绳量 | 80m | 100m | 130m | 170m | 220m |
外形尺寸：mm | 1450*512*515 | 1654*610*760 | 2100*775*955 | 2700*968*855 | 3382*1070*1071 |
长*宽*高 |
绞车质量 | 630kg | 760kg | 1600kg | 约2671kg | 约4500kg |
电动机 | 型号 | YBK2-160M-6 | YBK2-160L-6 | YBK2-225S-8 | YBK2-225M-8 | YBK2-280S-6 |
(YBK2-160M-6) | (YBK2-200L2-6) | (YBK2-280M-8) |
功率 | 7.5KW | 11KW(7.5KW) | 18.5KW | 22KW | 45KW |
转速 | 970r/min | 970r/min | 730r/min | 730r/min | 740r/min |
（970r/min） | （980r/min） |
附属电 | 隔爆磁力 | QBZ-80N | QBZ-80N | QBZ-80N | QBZ-80N | QBZ-120N |
器设备 | 启动器 |
| 矿用磁力 | BZA10-5/36-3 | BZA10-5/36-3 | BZA10-5/36-3 | BZA10-5/36-3 | BZA10-5/36-3 |
| 隔爆按钮 |
