以上均为我厂实拍图片，模仿必究，谢谢你对我工作的支持
注意：使用之前必须看懂本说明书及车上的各种警告标贴。

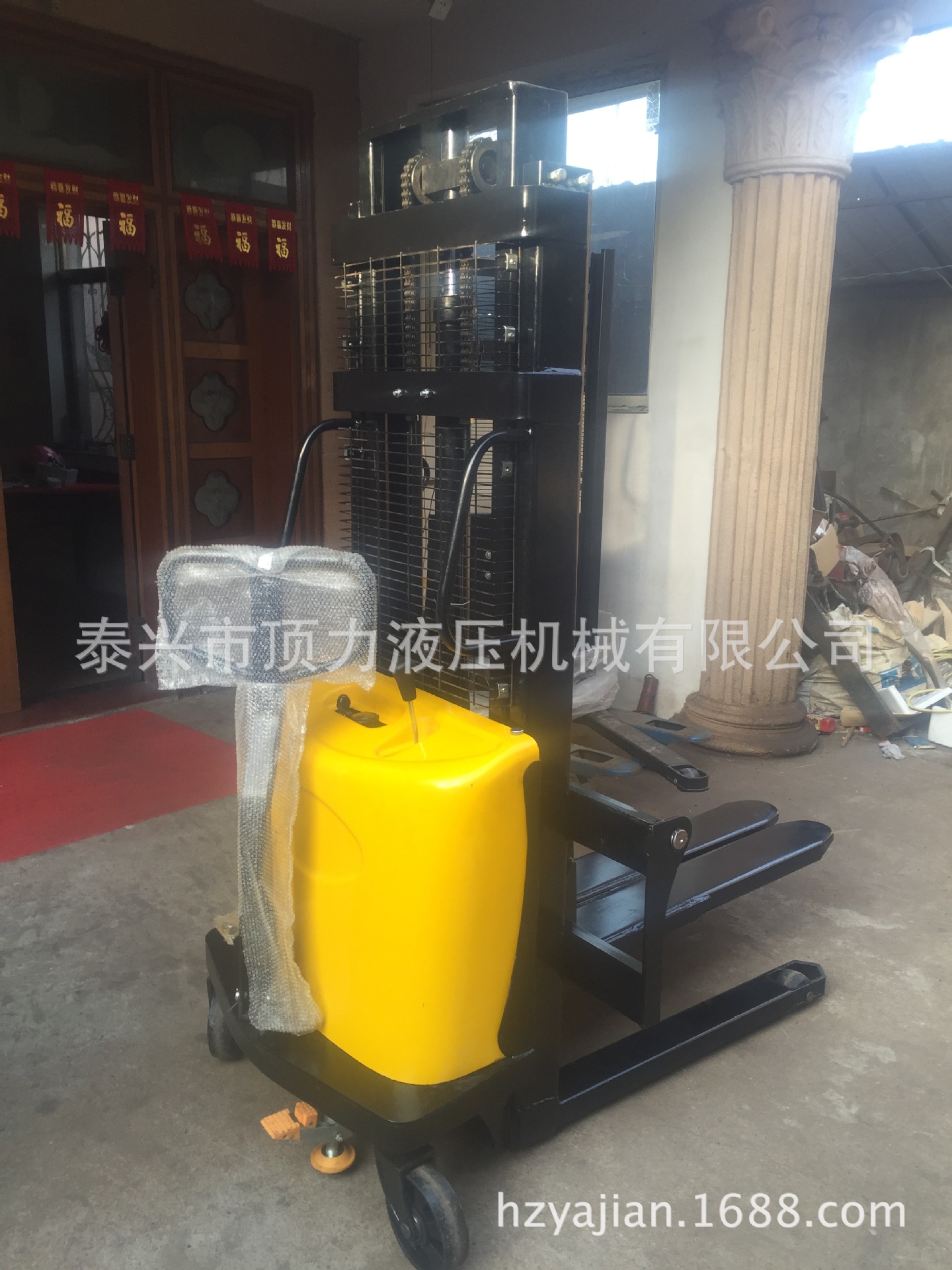

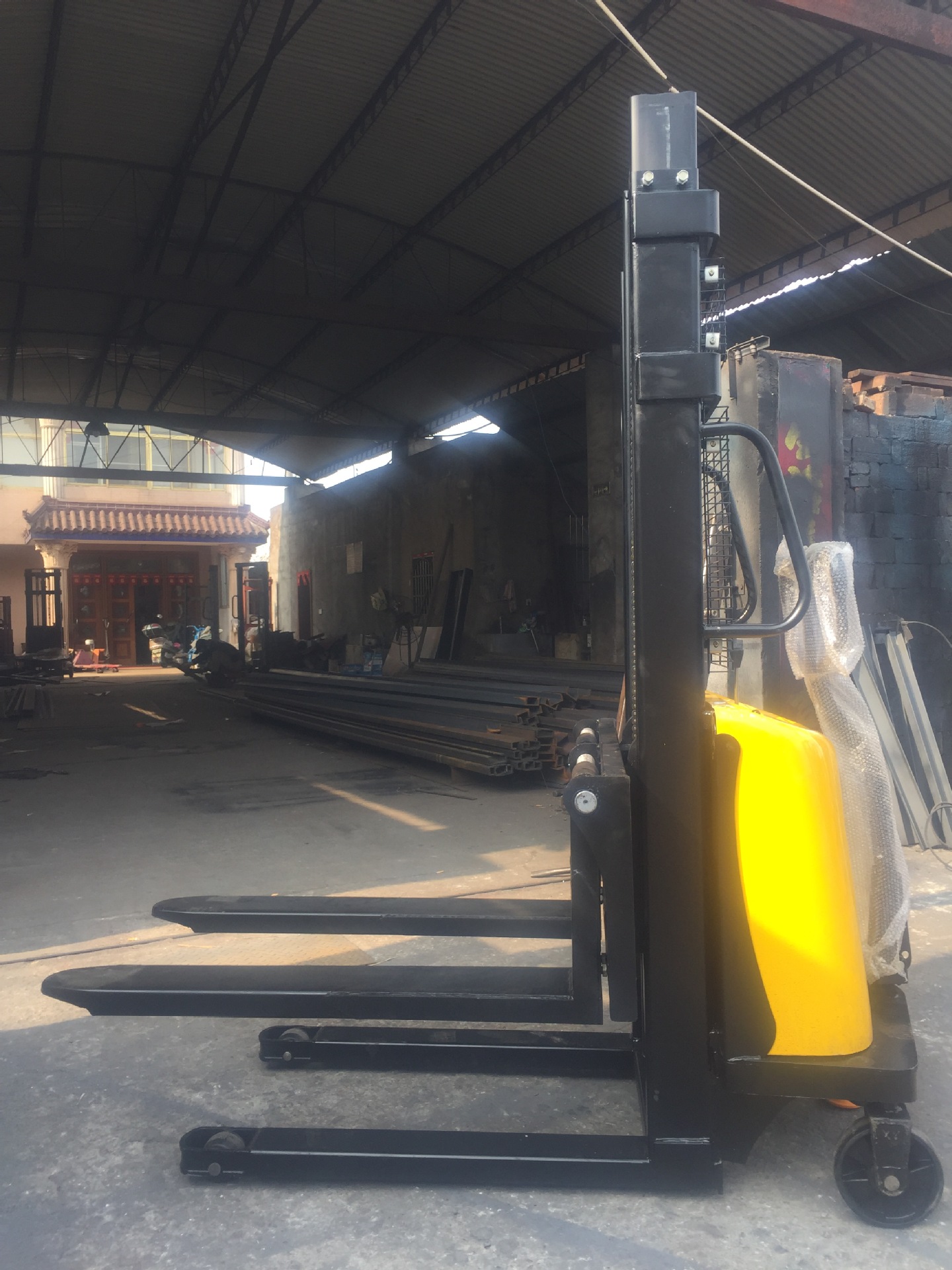

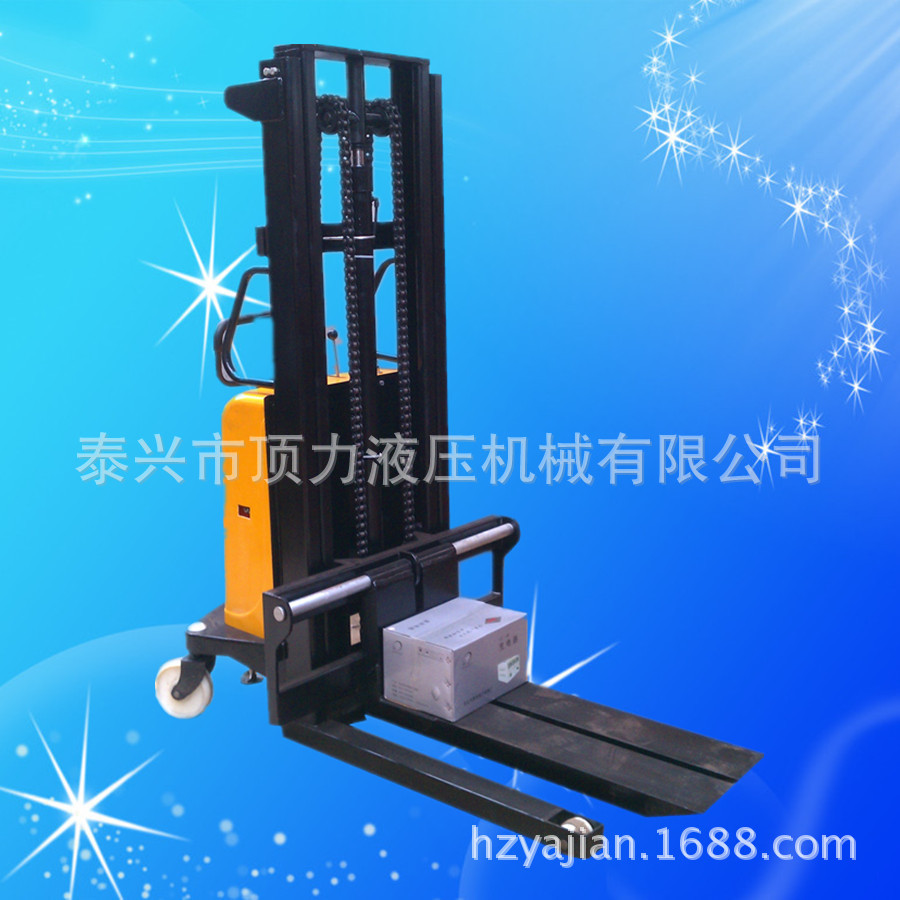

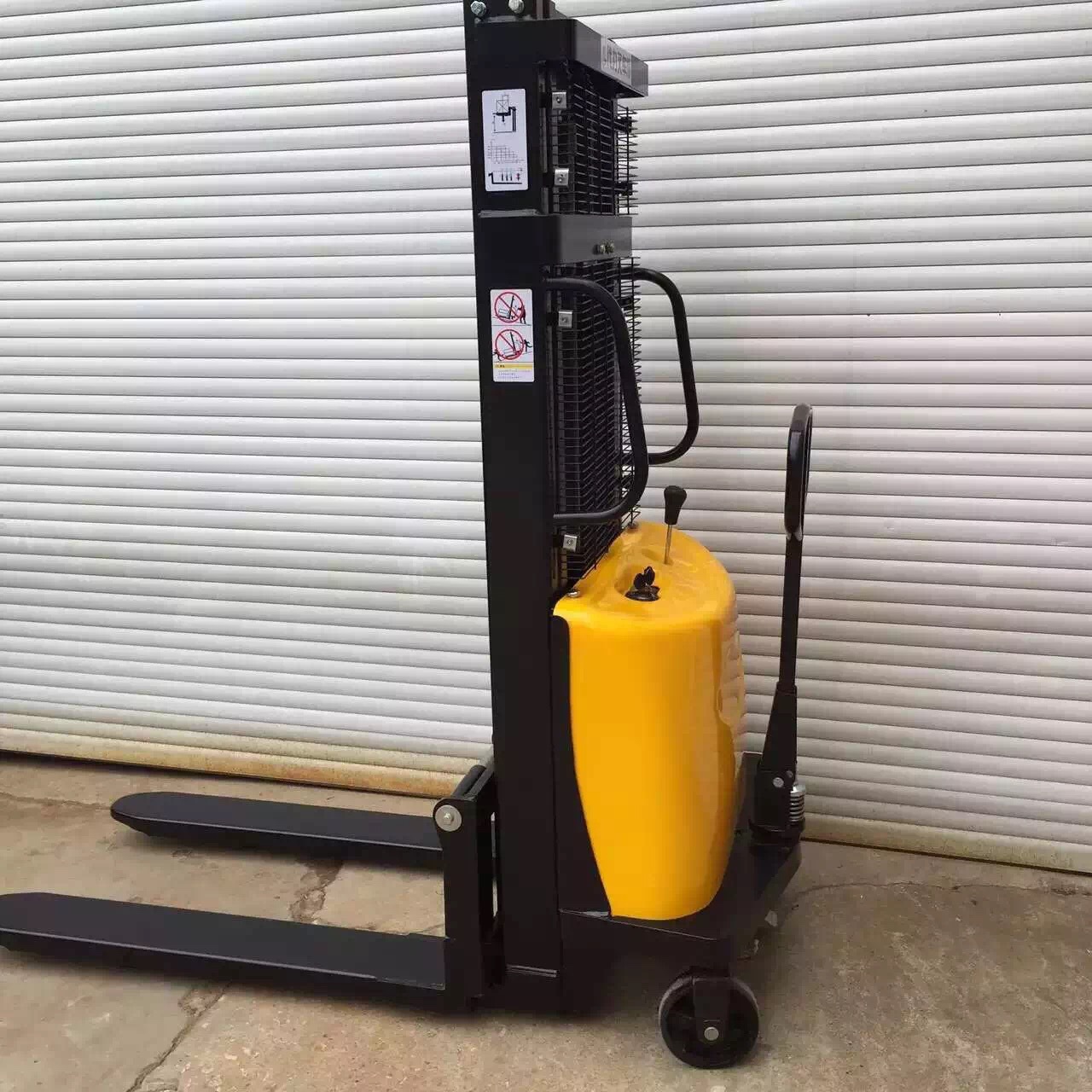

欢迎使用我们的CTD系列的半电动堆高车，该车由专用采用国标10到12号C型钢和12号工字钢立柱，搭配380V/220V 动力单元，货叉分盖板和锻打，本产品是不常规产品，须订购，订购时小二会根据不同材料给你合理的报价，图片只供参考。本产品无需充电，即插即用，克服了电瓶总要充电的缺点，且维护成本低，适合短距离堆高装卸，使用灵活方便，适用于码头、物流、工厂等多种场所。
为了您的安全及正确操作，请在使用之前看懂说明书及车上的各种警告标贴。
注意：
这里的所有参数以本说明书出版之日为准，我们保留更改自己产品的权利，更改时絮不另行通知，如想知道最新的产品参数，请与我们联系。
- 1. 技术参数
型号 | CTD1025 | 备注 |
车架立柱 | 12号C型钢双门架 | |

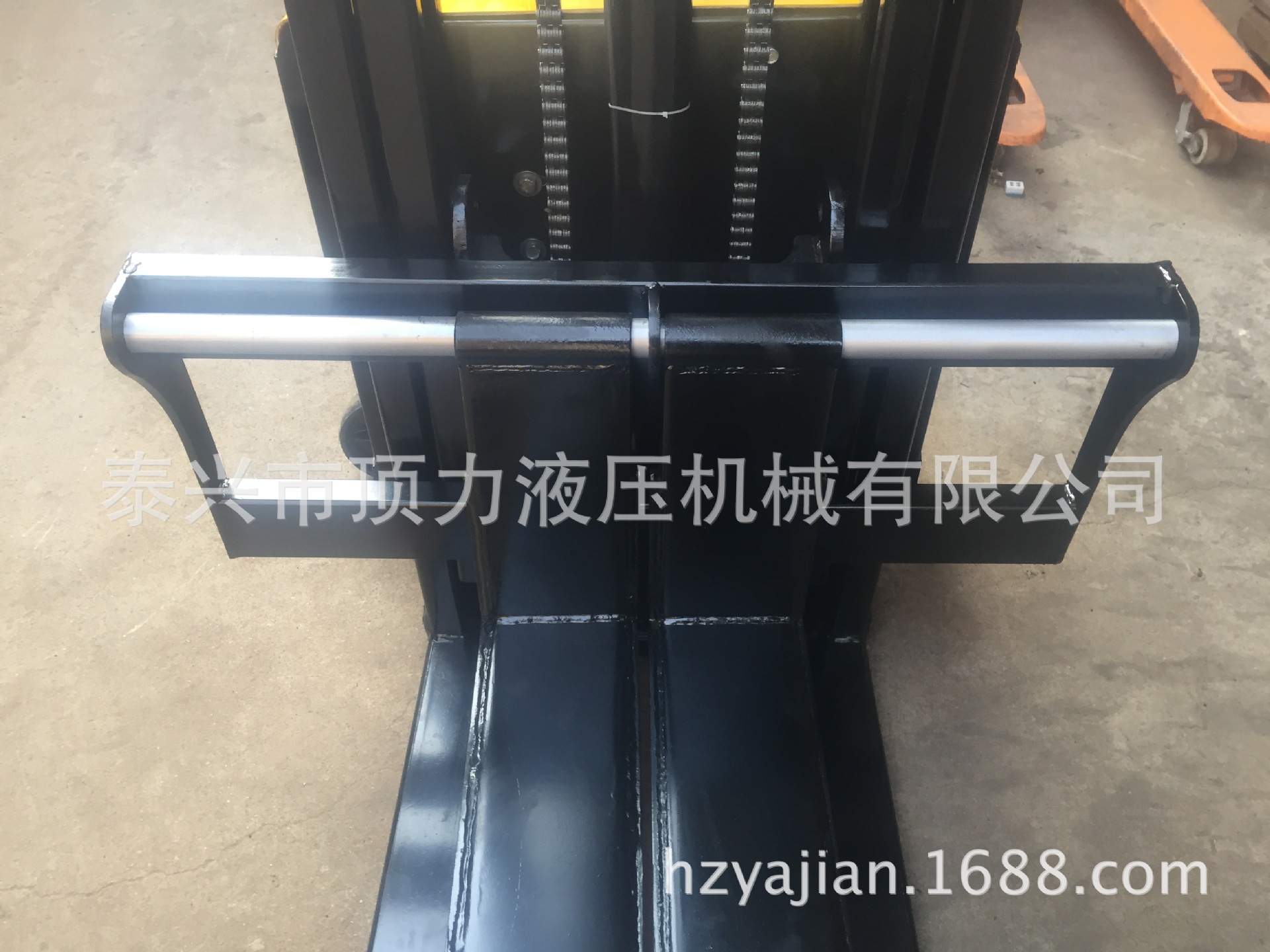

货叉 | 14号盖板 | 可做锻打 |
载重量（KG) | 1000 | |
最大提升高度（mm） | 2500 | 可加高 |
货叉最低高度（mm） | 90 | |
货叉有效长度（mm) | 850 | 可加长 |
货叉调节宽度（mm) | 880-980 | 可加宽 |
叉腿内宽（mm) | 440 | 可加宽 |
叉腿外宽（mm) | 600 | 可加宽 |
提升电机 | 220V/380V/1.5KW | |
蓄电池 | 没 | |
充电器 | 没 | |
载货中心距（mm) | 400 | |
上升速度（mm)、/S | 40 | |
下降速度（mm) | 可控 | |
转弯半径（mm) | 大于等于1500 | |
前轮直径（mm) | 80*50 | |
后轮直径（mm) | 180*50 | |
外形 尺寸 | 全长（mm) | 1600 | |
全宽（mm) | 880-980 | |
全高（mm) | 1850 | |
自重（KG） | 约320 | |
以上参数只供参考，以实物为准，可定做加长，加宽，加高特规插电式半电动液压堆高叉车 |
- 2. 安全指南
2.1操作者使用之前必须看懂本说明书及车上的各种警告标贴。
2.2未经培训或授权请不要使用本车。
2.3使用之前请对本车进行检修，特别注意车轮、手柄、滚轮、门架、蓄电池等的情况。
2.4不要在斜坡上使用。
2.5货叉上不应载人。
2.6货物在起升或下降时，严禁触摸门架。
2.7操作者最好带劳保手套及穿防滑鞋。
2.8搬运货物时，货叉高度请不要超过300毫米。
2.9在起升或运输货物过程中，所有无关人员应离开车身600MM以上，货叉底下严禁站人。
2.10 货物重量应尽可能均衡地分布在两个货叉上。严禁单叉受力或货物重心在两只货叉之外。
2.11不应过载使用。
2.12在使用或者充电前，最好先检查电池液，不够时以蒸馏水补充。
2.13充电时周围环境应干燥。
2.14 不用时，货叉应降到最低处。
2.15在其他不能得到保护的特殊情况、地点、操作者应谨慎从事。
3.保养
3.1液压油
每6个月检查一次油量，建议使用32号液压油（GB11118-89），在40℃时
它的运动粘度是32c St ,总量大约为4.0升。
3.2日常保养
为了保持良好的使用状态，每天应对本车进行必要的检查及保养，此时
应重点检查：（1）轮子和芯轴，如缠绕在轮子、芯轴上的线和破皮等；
（2）货叉门架是否变形；（3）蓄电池的电压是否正常等。工作完毕后，应卸下货叉上的货物，并将货叉降到最低位置。
3.3润滑
所有的运动部件应经常加注黄油或机油润滑。
4.蓄电池充电
4.1当蓄电池电压低于10伏特时，不应当对其充电。
4.2充电前最好先检查电池液，不够时以蒸馏水补充。
4.3充电时周围环境应干燥、通风良好、且远离火苗。
4.4长久不用时，应对蓄电池每星期充电一次，每次不少于两个小时。
4.5充电时指示表显示电压低于16伏特
4.6充电时严禁使用

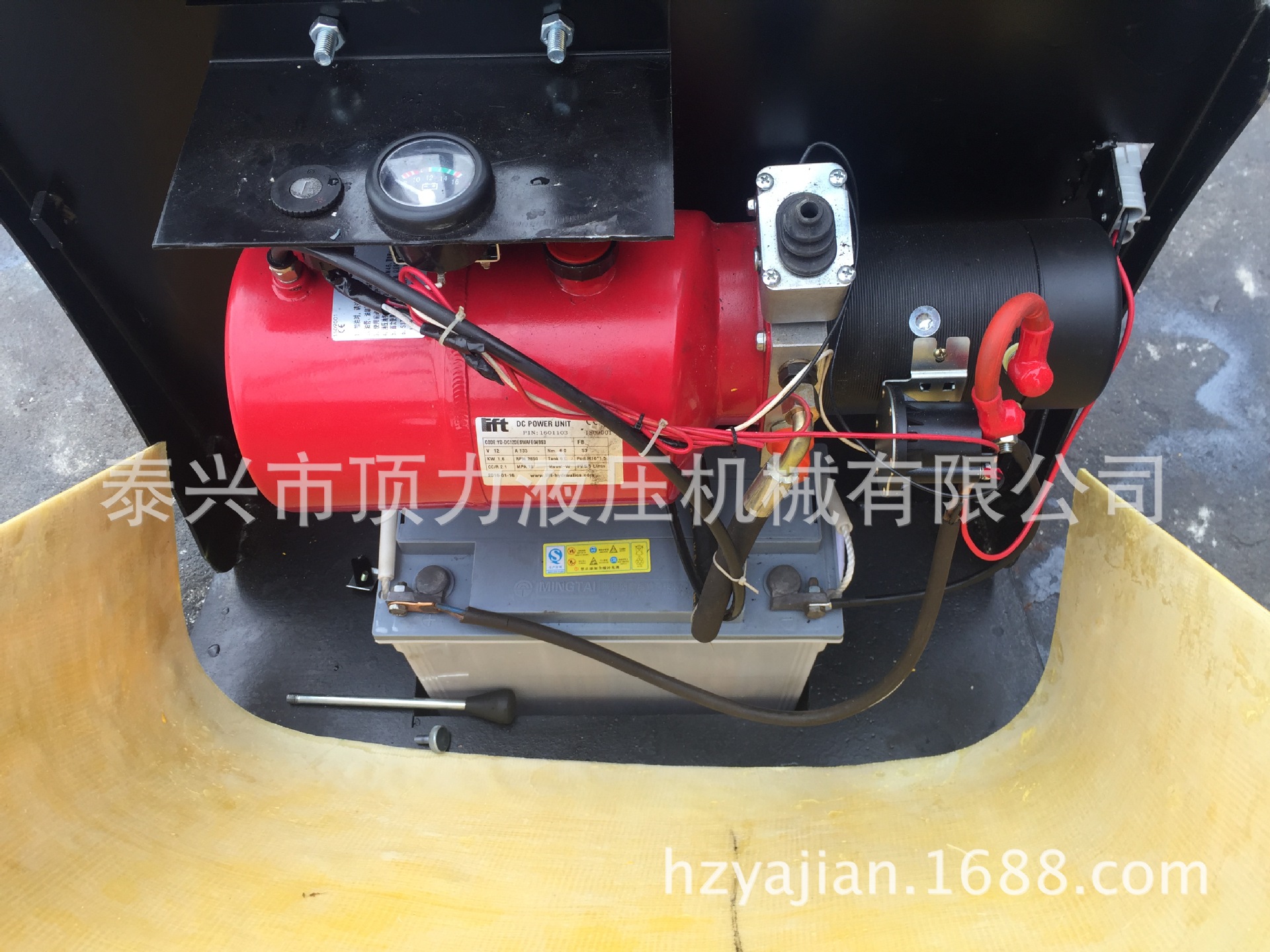

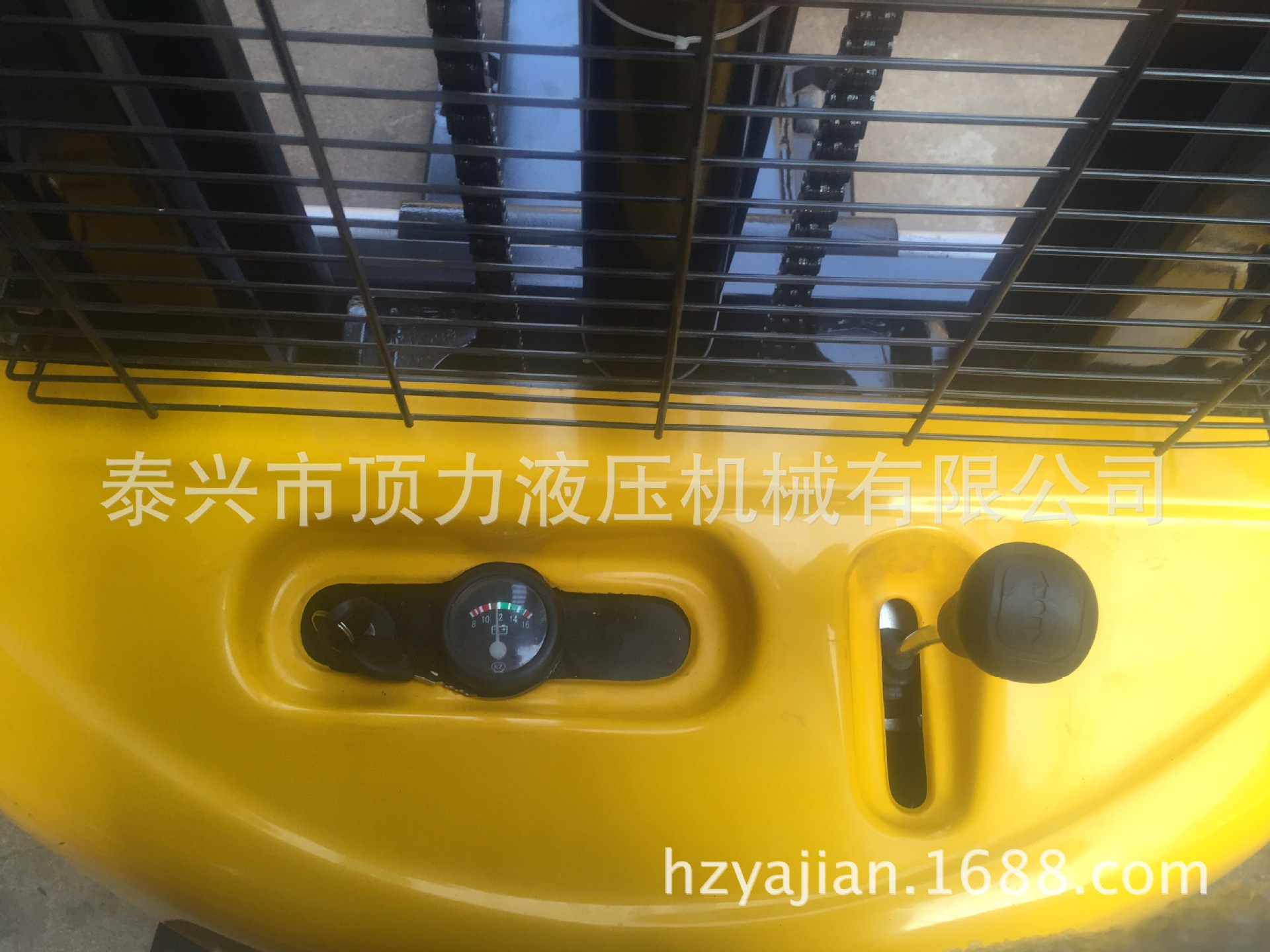

5.控制平台
5.1电源开关
当您关掉此开关时，泵站电机电源将被切断，当您再顺时针旋动它时，电机电源将接通。
5.2电压表
此表显示蓄电池的电压.当显示电压不足10伏特时,必须对蓄电池进行充电.
5.3控制手柄.
此手柄控制叉架的上升或下降.
5.4 充电插座
此插座为专用插座.
6.故障排除
序号 | 故障 | 原 因 | 处理方法 |
1 | 货叉升不到 最高高度 | 一液压油不够 | 一加注液压油 |
2 | 货叉不能升起 | 一没有液压油 一液压油不纯 | 一加注液压油 一更换液压油 |
3 | 泵站电机 不能运转 | 一没有打开紧急开关 一蓄电池电压太低 一电源线接头松送 一电机接触器损快 | 一加顺时针转动紧急开关 一充电 一拧紧 一换新 |
4 | 货叉不能下降 | 一由于货物偏向一边或超载,造成大活塞杆或油缸体变形. 一货叉停在较高的位置留很长时间,造成活塞杆长期裸露而生锈,阻塞了活塞的运动. 一液压泵站的释放阀由于磨损或损坏,不能打开. | 一更换大活塞杆或油缸体 一不使用时请把货叉降到最低位置,注意即使润滑活塞杆. 一更换泵站的释放阀 |
5 | 漏油 | 一密封件老化或受损 一一些部件破裂 | 一换新 一换新 |
6 | 货叉自降 | 一液压油不纯导致释放阀不能关紧 一密封件老化或受损 一释放阀损坏 | 一更换液压油 一换新 一换新 |
7 | 蓄电池 不能充电 | 一蓄电池损坏 一充电插头松动 | 一换新 一插紧 |
注意:未经授权或培训严禁自行维修.
友情提示本公司主要生产和销售产品品有手动叉车，手动液压叉车，搬运车，手动液压搬运车，堆高车，手动液压堆高车，手动堆高车，托盘车，手动液压托盘车，油桶搬运车，油桶装卸车，电动叉车，半电动堆高车，电动堆高车，全电动堆高车，电动搬运车，升降平台，升降货梯，升降机，千斤顶，油缸等液压搬运设备
8，订货说明：
1、需方浏览网站，选择适合的产品。
2、供方根据需方要求帮助选型及通过传真方式及时发送产品型号和报价.
3、经供需双方共同协商，就产品达成意向签订正式供货合同，合同签定可以通过传真、邮件或快递达成。
4、根据合同的约定，需方支付货款，供方及时发出货物。
5、供方发货后，提供运输承担方到货电话及运单号，以便需方及时查询货物的运输及到货情况。
6、合同签订后，需方应及时将开票资料、票据类型、收货人、电话号码、详细的收件地址提供给供方。
7、发货及到货：需方货款到账后，一般1到5个工作日内发货，托托物流公司送货，全国大中城市一般3-6天到货。
9，售后服务：
我厂生产的产品 质保期 一般为一年，终身免费服务。如果有特别要求，我厂签发质保证。
