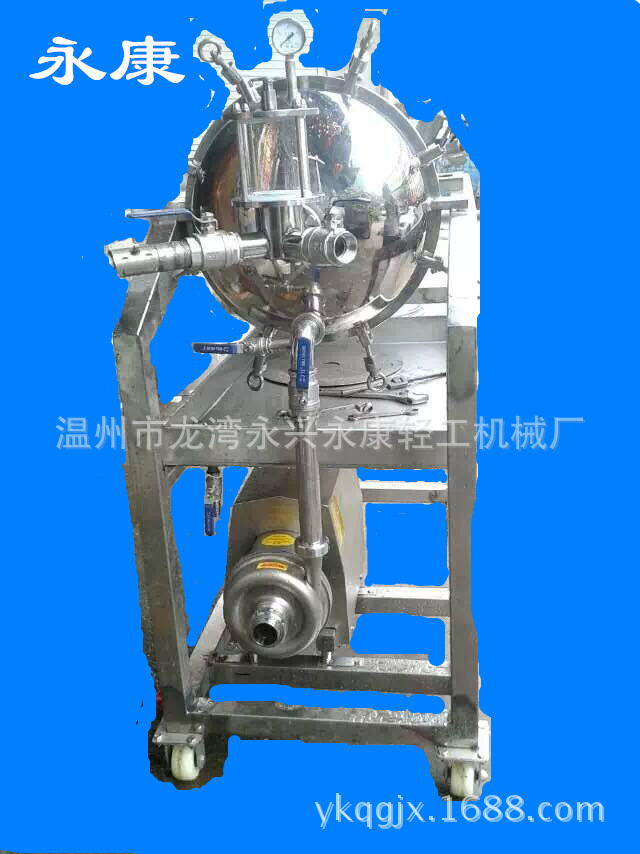

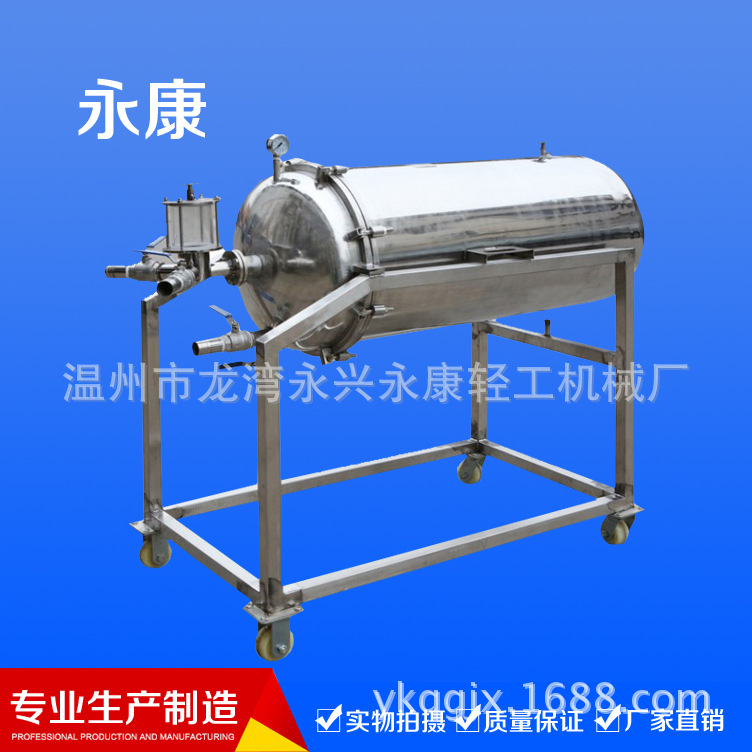

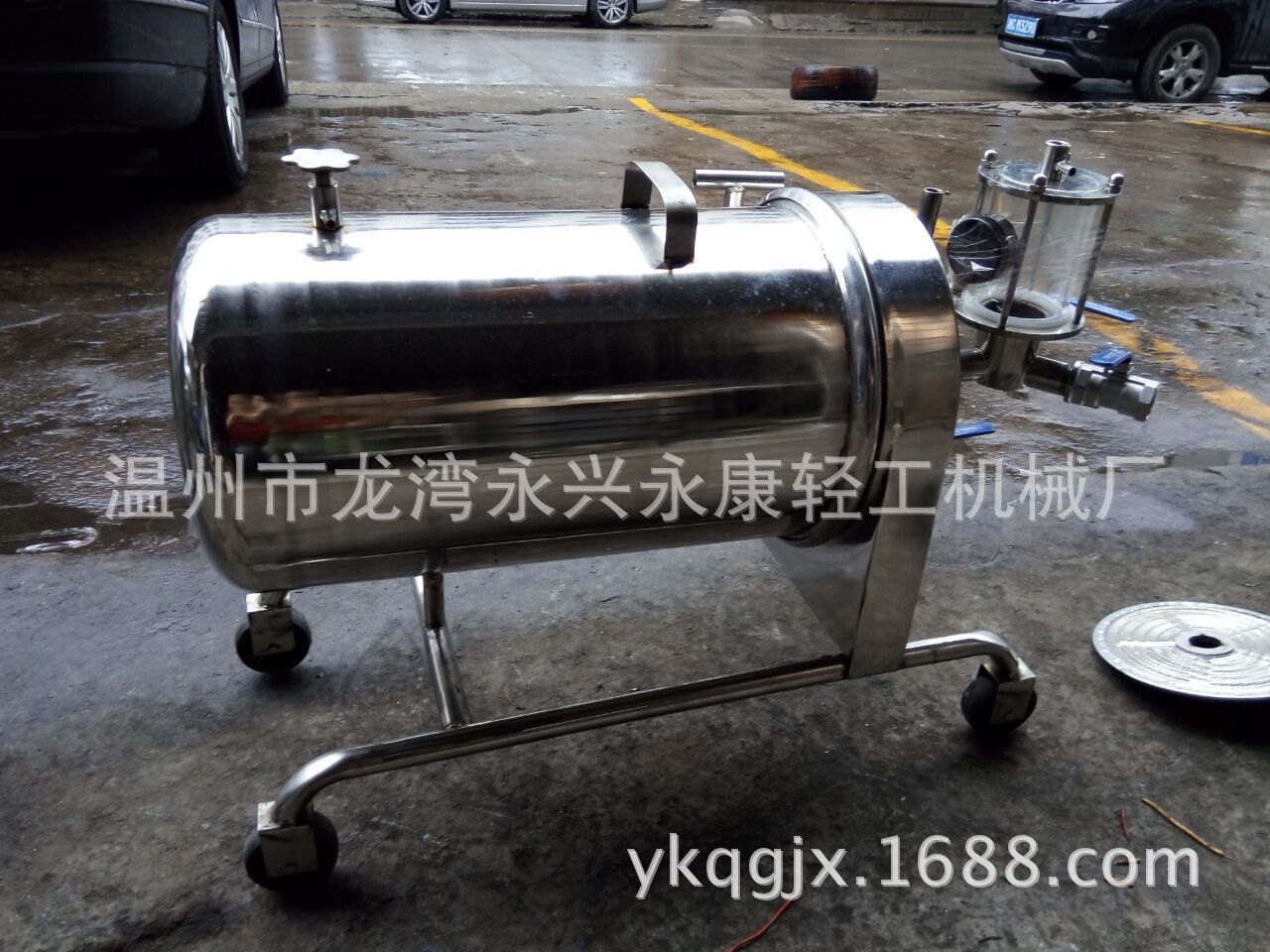

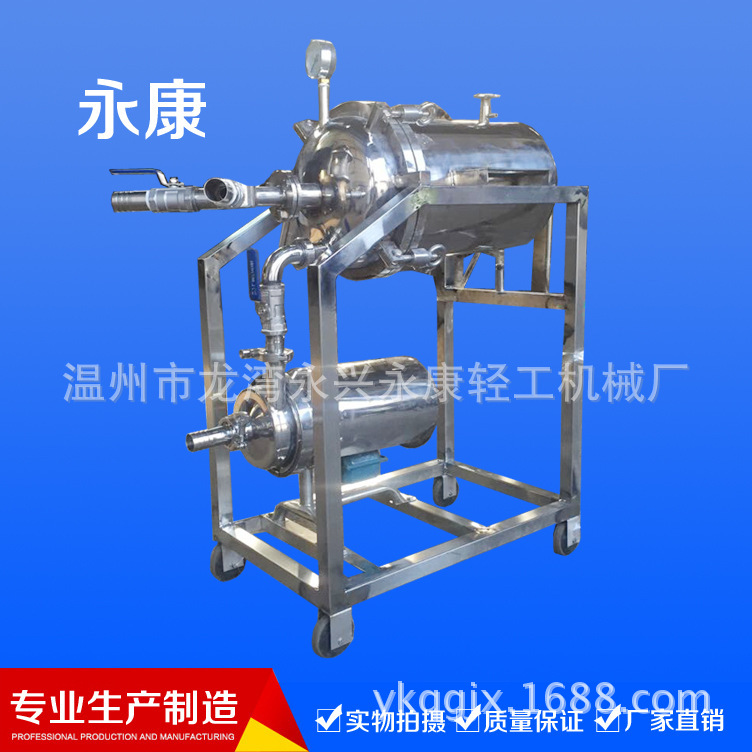

一、 XSK系列不锈钢硅藻土过滤机
该滤机系引进国外先进技术，选用1Cr18Ni9T1优质不锈钢制作采用硅藻土为助滤剂，促成我国饮料行业从陈旧的棉饼过滤工艺向世界先进行列迈进了一大步。它具有外形美观。操作简便，过滤成本低，效率高等特点,过滤澄清度可达99.8%，操作得法，甚至可滤除大肠杆菌。
该机已在白酒、果酒、低度酒、黄酒、水处理等行业广泛应用，并获得好评。我厂愿为您在过滤工序中取得良好的效果而尽力。同时确保易损件的供应。
主要技术参数
型号 | 材质 | 滤片规格 | 理论面积 | 滤片数量 |
XSK220 | 1Cr18N19T1 | Ф200 | 1.1m2 | 15块 |
XSK250 | 1Cr18N19T1 | Ф250 | 2m2 | 20块 |
XSK330 | 1Cr18N19T1 | Ф330 | 2.5m2 | 15块 |
XSK350 | 1Cr18N19T1 | Ф350 | 3.4m2 | 20块 |
XSK400 | 1Cr18N19T1 | Ф400 | 5.1m2 | 20块 |
XSK400-I | 1Cr18N19T1 | Ф400 | 9.8m2 | 38块 |
XSK500-II | 1Cr18N19T1 | Ф500 | 8.5m2 | 20块 |
XSK500-I | 1Cr18N19T1 | Ф500 | 15.9m2 | 38块 |
球阀材质 | 理论流量 | 工作压力（kg/cm2） | 配套泵 |
不锈钢 | 2-3m2 | 5＜3 | YL3-36 |
不锈钢 | 3-5m2 | ＜3 | YL5-36 |
不锈钢 | 4-8m2 | ＜3 | YL5-36 |
不锈钢 | 4-10m2 | ＜3 | YL10-36 |
| | | | | | | |
二、 设备结构
本机的过滤系统由机腔、壳体、空心轴、过滤元件、隔环、橡胶密封圈、密封圈、卡箍、缓冲板、玻璃视镜窗、压力表等组成，机腔分整体，多多节二种。联接处采用无毒素橡胶密封圈、所有与液体接触部份全部采用1Cr18Ni9Ti优质不锈钢制造，工作是时用手轮或卡箍作用力联接壳体形成密封胎，腔体和视镜窗上装有排气阀，开车后其气体可从排气阀排出。
机体的入口处有，1″和1¼″球阀一个，泵打出的高压液体由入口处出进入机腔。机腔内有缓冲板一块，保护板上的滤剂涂层，出口处装有两个1″或1¼″球阀，一个供循环数助滤剂用，一个供涂后的正常生产用。
三、 使用与维护
1、 本机系用一定规格的硅藻土作为助滤剂，主要成份S1O2占85-95%，粉粒度达为2～100微米，可透空隙为90%，可滤除1～0.1微粒。预涂时将150～200Kg澄清良好的液体量入容器10内。按配比加入硅藻土，搅拌均匀后循环不断地泵入过滤机2内，开启出口阀6使其循环，便硅藻土在滤布上形成约2M/M厚度均匀，稳定、无裂纹及脱落现象的硅藻土层，其过滤效果为最好，循环液体清亮度达到要求，即开启出口阀5、关闭循环阀6、打开泵或酒库阀门12、饮料库内的浑浊饮料即可得到澄清过滤。
2、 机本应由专入操作。工作时切忌将出口阀5、6全部关闭，否则将生产过高压力损坏机件，开机前应打开排气阀1、4，空气排尽便将排气阀关闭，停机后关闭出口阀5、6，打开排气阀1、4，过滤机内的液体便很方便地经泵流入容器10内。
3、 在容器10盛入未过滤的液体约150—200kg，加入硅藻土，搅拌均匀，硅藻土配比量见表：
机型号 | XSK500 -I | XSK500 -II | XSK400 -I | XSK400 | XSK350 | XSK330 | XSK250 | XSK220 |
剂量kg | 5—6 | 3.5—4 | 4—5 | 2.5—3 | 2—2.5 | 1.5—2 | 1--1.5 | 0.5--1 |
4、 滤速及滤量取决于下列因素：
（一）饮料的本质：酒度、精度、浓度、杂质等含量的高低。
（二）助滤剂的配比：用量、配方是否得当。
（三）压力是否达到规定要求。
5、 生产中，发现澄清度达不到要求，可再度开启循环系统亦可补加适当硅藻土，还是达不到要求时，一般可查如下原因：a.滤布是否损坏，b.隔环、密封圈等是否损坏。
6、 过滤时间长，酒浓度高或杂质多等原因引起压力超过规定值且滤量很小时，应停车清洗滤布及机腔杂质。即：打开壳体，拧下轴粒螺母，拆下过滤原件，用清水洗刷干净硅藻土及粘附 。再按顺序装配后即可进行工作。
四、注意事项
1、在正常生产中，严禁乱动压紧手轮、阀门、排气阀等。
2、过滤机正常内压为1.5---3Kg/cm2，严禁超压使用。
3、在移动工作位置是时，滤机切忌与它物相撞。
4、机身及其它部位严禁摆、挂重物。
硅藻土助剂剂用量配比表：
品种 | 滤物符号 | 预涂量kg | 过滤量T/H | 操作压力Kg/m2 | 质量 | 循环时间 |
白酒 | XQ-1 | 500g/m2 | 4-9 | 1.2-2.5 | 透明 | 5-10分钟 |
啤酒 | XQ-2 | ″ | 4-9 | 1.2-2.5 | ″ | 5-10 |
果酒 | XQ-1 | ″ | 4-9 | 1.2-2.5 | ″ | 5-15 |
果汁 | XQ-2 | ″ | 3.5-8.5 | 1.2-3 | ″ | 5-15 |
麦汁饮料 | XQ-3 | ″ | 3-8 | 1.2-3 | ″ | 5-10 |
糖汁 | XQ-2 | ″ | 3-8 | 1.2-3 | ″ | 5-10 |
注：每次添加助滤剂，约可滤饮料10—15T。采用本厂提供的硅藻土，可以滤出0.1微米以下的微粒甚至大肠杆菌。可以一次满足食品卫生要求。
