1、 纤维球过滤器
工作原理
由纤维丝结扎而成的纤维球滤料与传统的刚性颗料滤料不同，它是弹性滤料，它的空隙率大，在过滤过程中，滤层空隙率沿自上而下的水流方向逐渐变小，比较符合理想滤料上大 下小的空隙分布，与传统滤料相比，纤维球滤料具有滤速高（20～60m3 /h）、截泥量大、反冲彻底、工作周期长等优点。 当反冲洗时，作用于纤维球上的压力释放，纤维球在搅拌的作用下松散并膨胀，在反冲洗水的冲击下达到清洗的目的。 纤维球过滤器具有滤速高、截污能力大、反冲洗彻底、设备紧凑、占地面积小、耐磨损、抗腐蚀等特点。 应用领域 生活给水、油田回注水、化工溶液精滤、电子纯水设备、工业给水预处理、轻工造纸、印染制革、空调冷却水循环系统、游泳池循环水、二级处理的过滤等。

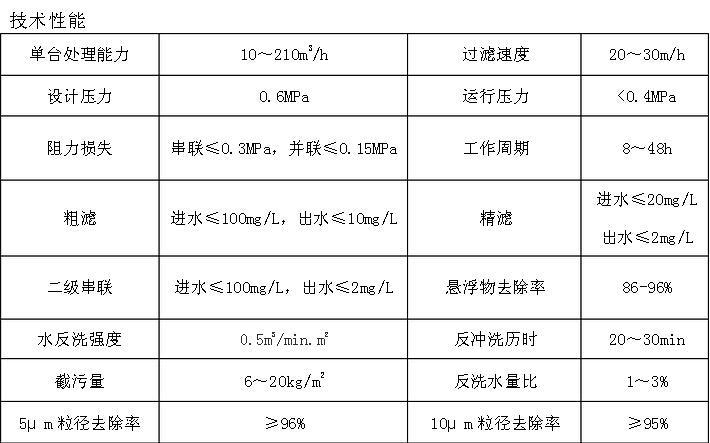

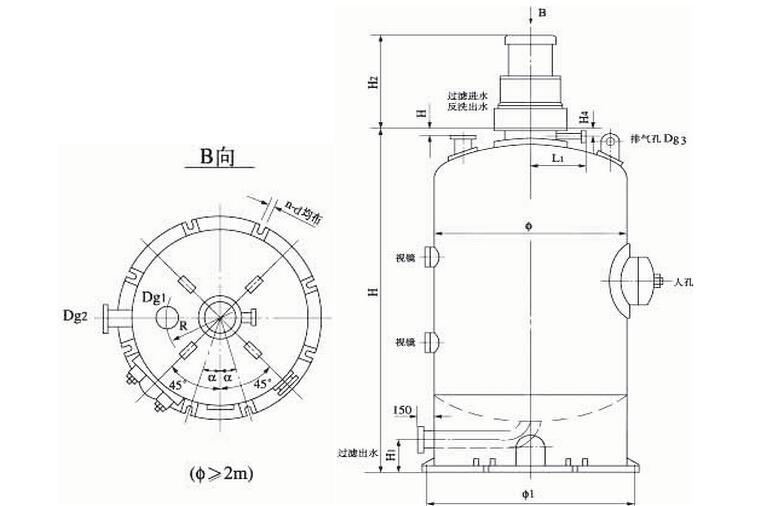

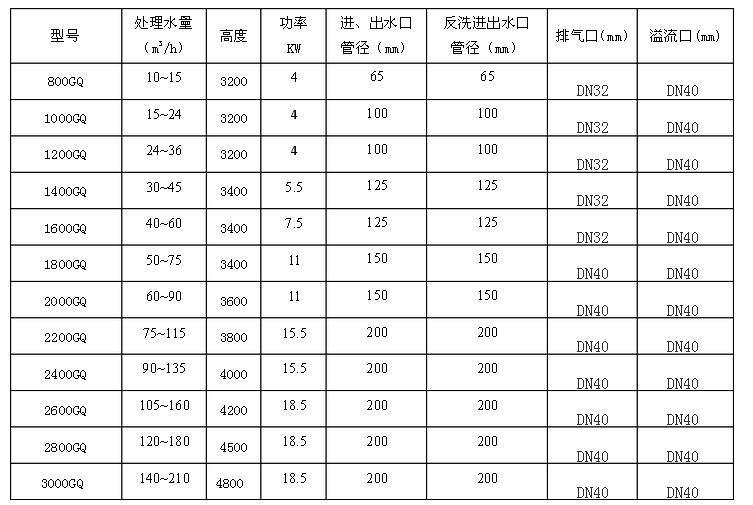

外型尺寸及选规格表
型号释义：如800GQ 500：表示设备罐体直径为500mm； GQ：表示高效纤维球过滤器
安装要求
安装位置：纤维球过滤器一般要求安装在室内机房。设备主体顶端与管道或构筑物间的距离 需不小于500mm，设备之间的净距离需不小于1500mm，设备主体距墙体距离需不小于1000mm，以备设备检修之用。 设备固定：纤维球过滤器需将设备底座固定在水泥平台上。 管路连接：纤维球过滤器进出水口及反洗进出水口连接均为国标法兰，排污口应接至设备间 排水明沟。设备进出水口及反洗进出水口均需加装阀门，进水口及反洗进水口管路上均需加装时间或压差控制装置。 供给电源：配备纤维球过滤器反洗水泵供给电源，AC380V/50Hz。
注意事项 1．纤维球过滤器智能控制器输入电源为交流AC380V/50Hz，应安装在通风较好的室内，如必须在室外安装应加装防雨装置。 2． 新设备或新装纤维球滤料，应先注入约1/2容积的水，然后再装入纤维球滤料，以防止空气进入滤层和滤料碎末进入出水系统。装入滤料后需将滤料反洗至排水变清，再经正洗合格后方可转入制水。
2、 活性炭过滤器
一、适用范围：
1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。
5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。
二、主要特点：
1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
5、新颖独创的集水系统及zuidi的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。
6、净水系统自动化，既保证了净水系统的高效过滤，(在原水浊度小于3000mg几时，滤后水浊度可保持在3mg几以下)又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
7、自耗水率低约在<5％左右，对节省有限的水资源起着积极的作用。
8、占地面积小，与一般净水构筑物相比，可节省占地<50％以上，高度在4.10米左右，室内外均可安置。
9、便于扩建、改造、再用，便于搬迁或易地再用。
三、设备技术参数：
型号 | 外形尺寸（mm) | 工作温度 | 工作压力 | 单层高（m) | 双层高（m) | 设计出水（m3/h) | 本机净重（kg） | 运行重量（kg) |
高 | 外径 | 石英砂 | 白煤 |
FXGL-1000 | 2897 | 1012 | 5-50°c | 4.5kgf/cm2 | 1.2 | 0.7 | 0.5 | 7.85 | 880 | 2638 |
FXGL-1500 | 3469 | 1516 | 1.2 | 0.7 | 0.5 | 17.7 | 1506 | 5400 |
FXGL-2000 | 3610 | 2016 | 1.2 | 0.7 | 0.5 | 31.4 | 2455 | 9450 |
FXGL-2400 | 4020 | 2420 | 1.2 | 0.7 | 0.5 | 45.2 | 4179 | 14200 |
FXGL-2500 | 4020 | 2524 | 1.2 | 0.7 | 0.5 | 51.1 | 4679 | 15790 |
FXGL-3000 | 4480 | 3020 | 1.2 | 0.7 | 0.5 | 71 | 6355 | 23000 |
FXGL-3200 | 4645 | 3224 | 1.2 | 0.7 | 0.5 | 81 | 7220 | 25000 |
3、 石英砂过滤器
1 1主要设备操作维护说明
1. 1. 1 预处理设备运行的准备工作 (1) 启动原水增压泵前，检查一下原水增压泵进出水阀是否开启，然后开启增压 泵的总电源开关，再开启原水增压泵电源开关。
1. 1. 2 石英砂过滤器使用说明

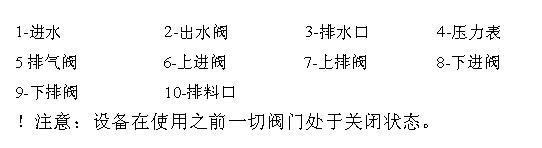

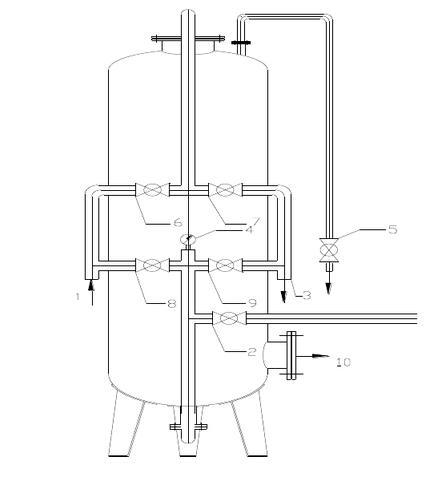

石英砂流程示意图：
1) 产品概述
石英砂过滤器为压力式过滤净化设备，它能清除水中的悬浮物，泥沙砂滤层截留，使原水得到净化。
3) 操作说明
在运行设备前需检查过滤器和管路有无泄漏和是否完好。运行设备需按以下步骤操作：
a. 排气 过滤器每次投入运行前，首先要进行排气。排气时，先开启滤器上进阀6和排气阀5，使水从上进口流入，当排气管路出水后排气完毕。
b. 调节 排气完毕后，要调节进水流量。再开启下排阀9，同时关闭排气阀5，使水从下排口3流出，。
c. 运行 调节好进水量后，滤器进入预工作状态，然后关闭下排阀9，开启出水阀2，滤器可投入运行。
d. 反洗 当过滤器运行到一定时候，罐体内截留杂质比较多，，过滤器需反洗，反洗时开启排气阀5、上排阀7、下进阀8，关闭上进阀6、出水阀2，水从下排口3流出。反洗流量一般控制滤料不被冲出为准，一般为运行时的3倍左右。反洗到进水和出水的透明度相近时反洗结束。反洗结束时，反洗流量逐渐减小，以利于滤料按颗粒大小分层沉降。
e. 正洗 反洗完毕后，关闭下进阀8、上排阀7和出水阀2，开启上进阀6、下排阀9，滤料开始正洗。正洗流量为运行时流量，时间一般为10～20分钟，到出水清澈透明时正洗完毕，设备可继续投入运行。
日常管理及注意事项

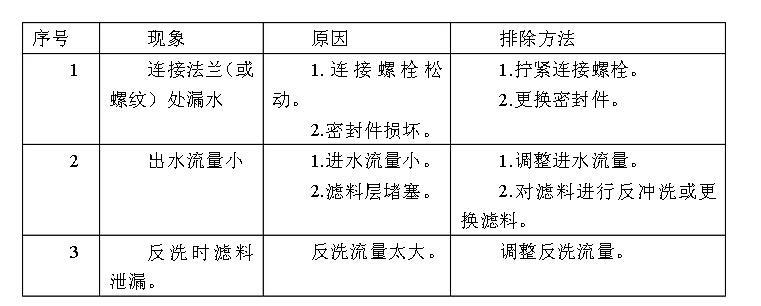

⑴系统长期停运后，重新开启时，要对滤料进行约5-30分钟的正洗，冲洗至出水清澈为止。 ⑵系统初次运行或长期停运后再运行时，应对设备进行排气. ⑶对于大型过滤器，可用空气擦洗，以增强反冲洗效果，一般通入压缩空气（强度10—18 l/s.m2），然后进行气水反冲洗。 ⑷设备反洗时应控制好反冲洗强度，应避免石英砂冲洗泄漏出系统。 常见问题及处理方法 常见问题及处理方法见表2 表2 常见问题及处理方法

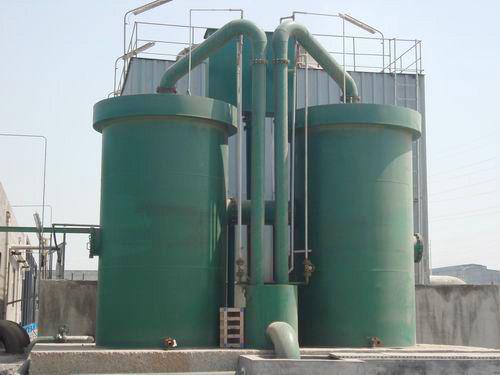

4、 无阀过滤器
一、产品说明：
该系列无阀过滤器净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本厂生产的ZJ型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站(厂)。
本系列净水装置，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工，可省去辅助机泵及设施的新型节能新产品。
二、适用范围：
1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。
5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。
三、主要特点：
1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
5、新颖独创的集水系统及zuidi的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。
6、净水系统自动化，既保证了净水系统的高效过滤，(在原水浊度小于3000mg几时，滤后水浊度可保持在3mg几以下)又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
7、自耗水率低约在<5％左右，对节省有限的水资源起着积极的作用。
8、占地面积小，与一般净水构筑物相比，可节省占地<50％以上，高度在4.10米左右，室内外均可安置。
9、便于扩建、改造、再用，便于搬迁或易地再用。
四、工艺流程图：
上述构筑物可根据具体情况后合并建造，在无水塔的情况下，可采用本公司生产的全自动气压供水器，辅助设备有JY型加药装置及消毒设备均有本公司提供。
五、设备技术参数：
平均速率（m,h) | 10 |
平均反冲洗强度（L/m2.s) | 15 |
反冲洗历时（min) | 5 |
期终水头损失（m) | 1.5/1.7/1.9 |
自来水过滤 | 进水ss（mg/l) | ≤15 |
进水ss（mg/l) | ≤3 |
循环水旁率 | 进水ss（mg/l) | 15-30 |
进水ss（mg/l) | ≤5 |
加药絮凝过滤 | 进水ss（mg/l) | 50-100 |
进水ss（mg/l) | ≤5 |
