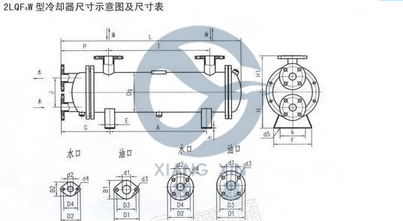

型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F |
换热面积/cm2 | 0.5 | 0.65 | 0.8 | 1.0 | 1.2 | 1.46 | 1.7 | 2.1 | 2.5 |
底部尺寸 | A | 345 | 470 | 595 | 440 | 565 | 690 | 460 | 610 | 760 |
K | 90 | 90 | 90 | 104 | 104 | 104 | 120 | 120 | 120 |
h | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
E | 40 | 40 | 40 | 45 | 45 | 45 | 50 | 50 | 50 |
F | 140 | 140 | 140 | 160 | 160 | 160 | 180 | 180 | 180 |
d5 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | 14 | 14 |
简部尺寸 | Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 |
H | 115 | 115 | 115 | 140 | 140 | 140 | 165 | 165 | 165 |
j | 42 | 42 | 42 | 47 | 47 | 47 | 52 | 52 | 52 |
H1 | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 |
L | 614 | 739 | 859 | 762 | 887 | 1012 | 846 | 996 | 1146 |
G | 169 | 169 | 169 | 197 | 197 | 197 | 246 | 246 | 246 |
P | 162 | 162 | 162 | 190 | 190 | 190 | 226 | 226 | 226 |
T | 357 | 482 | 607 | 460 | 585 | 710 | 500 | 650 | 800 |
法兰尺寸 | 椭圆法兰 |
发 兰 联 接 | 油 | d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 |
D1 | 90 | 90 | 90 | 100 | 100 | 100 | 118 | 118 | 118 |
B1 | 64 | 64 | 64 | 72 | 72 | 72 | 85 | 85 | 85 |
D3 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | 90 |
d3 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 |
水 | d2 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 |
D2 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 |
B2 | 45 | 45 | 45 | 64 | 64 | 64 | 72 | 72 | 72 |
D4 | 55 | 55 | 55 | 65 | 65 | 65 | 75 | 75 | 75 |
d4 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
质量/kg | 30 | 33 | 36 | 47 | 51 | 54 | 60 | 70 | 76 |
型号 | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F |
换热面积/cm2 | 3.0 | 3.6 | 4.3 | 5.0 | 6.0 | 7.2 | 8.5 | 10 | 12 | 14 | 16 |
底部尺寸 | A | 540 | 665 | 815 | 540 | 690 | 865 | 575 | 700 | 875 | 875 | 875 |
K | 140 | 140 | 140 | 170 | 170 | 170 | 230 | 230 | 230 | 230 | 230 |
h | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 |
E | 55 | 55 | 55 | 60 | 60 | 60 | 65 | 65 | 65 | 65 | 65 |
F | 210 | 210 | 210 | 250 | 250 | 250 | 320 | 320 | 320 | 320 | 320 |
d5 | 14 | 14 | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 |
简部尺寸 | Dg | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
H | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 |
j | 85 | 85 | 85 | 95 | 95 | 95 | 105 | 105 | 105 | 105 | 105 |
H1 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 |
L | 965 | 1090 | 1240 | 1022 | 1172 | 1347 | 1112 | 1237 | 1412 | 1412 | 1412 |
G | 270 | 270 | 270 | 307 | 307 | 307 | 332 | 332 | 332 | 332 | 332 |
P | 265 | 265 | 265 | 292 | 292 | 292 | 322 | 322 | 322 | 322 | 322 |
T | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 |
法兰尺寸 | 圆形法兰 |
发 兰 联 接 | 油 | d1 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 |
D1 | 160 | 160 | 160 | 180 | 180 | 180 | 195 | 195 | 195 | 195 | 195 |
B1 | | | | | | | | | | | |
D3 | 125 | 125 | 125 | 145 | 145 | 145 | 160 | 160 | 160 | 160 | 160 |
d3 | 18 | 18 | 18 | 18 | 18 | 18 | 8*ф18 | 8*ф18 | 8*ф18 | 8*ф18 | 8*ф18 |
水 | d2 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
D2 | 145 | 145 | 145 | 160 | 160 | 160 | 180 | 180 | 180 | 180 | 180 |
B2 | | | | | | | | | | | |
D4 | 110 | 110 | 110 | 125 | 125 | 125 | 145 | 145 | 145 | 145 | 145 |
d4 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
质量/kg | 110 | 119 | 130 | 145 | 161 | 176 | 215 | 231 | 250 | 260 | 270 |

泰州祥鑫管道设备有限公司,位于中国江苏省姜堰市娄庄镇,地处中国最发达的地区之一长江三角洲。多年来专业从事生产金属软管、波纹补偿器、电力风门、鹤管、消声器、水泥机械、 冷却器、 换热器、 换热设备等管道设备附件。
本公司有着先进的经营管理理念、完善的生产质量管理体系、科学的技术服务支持和产品研制开发设计能力,依托于德国BERG公司、新加坡BERGACIAPAC公司的科学管理理念,是一家专业从事设计制造不锈钢软管、不锈钢波形膨胀节、矩形补偿器、非金属补偿器、四氟补偿器、四氟软管、换热器、电力风门、法兰、管件、垫片、橡胶补偿接管、减振器、减振垫和各类高压软管产品的企业,祥鑫公司生产的冷却器,换热器有GLC、GLL、2LQFW、2LQFL、2LQF1W、2LQF6W、2LQGW、LC型系列油水冷却器,SL型螺旋导流板冷却器,LQG型船用冷却器,KL、FL型空气冷却器,AH,AW,AF,ACE系列风冷却器,BR0.05-BR2.0系列板式换热器、B3系列钎焊板式换热器,铝制冷却器其他各种非标换热器,特殊规格帮助设计安装,为用户提供所需参数。产品广泛应用于冶金、矿山、电力、机床、化工、压缩机、工程机械等行业中液压润滑系统和换热冷却系统,将工作介质(液压 油、润滑油、淡水及其他介质)换热冷却到规定的温度。多年来,我们视质量为企业的生命,奉行“质量第一、产品信誉至上”的宗旨,产品畅销全国,受到客户一致好评。
泰州祥鑫管道设备有限公司现有专业技术人员、管理人员和技能职工50余人。企业以拥有一支既专业又稳定的技术人员和技能熟练的生产工人而自豪。同时,各种先进的生产设备和自动焊接并自动成型的波纹管流水线以及先进的检测器材使得工厂的生产能力在激烈的市场竞争中得以生存和发展,并与江苏省泰州市产品技术监督局的合作,利用该所的各种先进的产品检测设备,得以保证我公司生产的所有产品在产品质量上能够确保优质和良好。
泰州祥鑫管道设备有限公司是电力部和冶金部配供中心成员单位,是中石化的项目所需产品的推荐企���,是造船企业的供应商之一。同时,还是泰州市和姜堰市的明星企业,省计量合格企业,重合同守信用企业和质量信得过企业,以及银行信得过企业。
作为ISO质量管理体系的认证合格企业,我公司的产品设计和制造严格按美国膨胀节制造商协会标准(EJMA)、膨胀节、金属软管的国家标准GB/T12777—2008和GB/T14525-2010,船用产品依掘CBll53、CB613、CBM1033等标准执行。我公司生产的不锈钢软管、膨胀节和橡胶补偿器接头已获得LR、BV、ABS和DNV的产品认可。产品广泛应用于各类工业管道系统并间接通过其他外贸公司出口至南非和东南亚等国家。在新的一年内,我公司将继续加大基建技术改造和壮大生产规模,以便于在现今竞争激烈的市场中,以最好的产品质量和良好的经营理念为我们的新老客户提供便捷而周到的服务。同时,为了更好的拓展市场,我们将为用户提供更全面的管道系统的配套新产品。
公司秉承“诚信是基础、质量是关键、创新是龙头、服务是第一”的理念,建立了完善的售前、售中、售后的流程体系,尊重客户需求,提供专业化建议,并建立客户档案,进行质量跟踪服务,用标准化、系统化、信息化、制度化、情感化的经营理念统领企业的生产建设和服务流程。
我公司承诺将以最优的产品质量,最好的便捷服务和最合理公道的价格为用户提供最大的便利,以“精益求精、铸造卓越的品质、先进的技术及优质的服务得到了国内外广大客户的认可。
