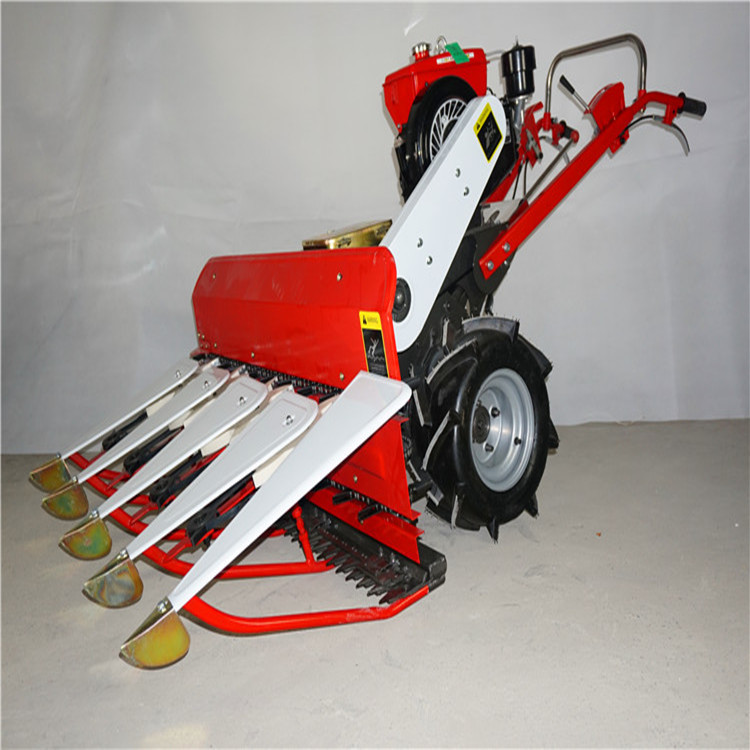

手扶推式割晒机 黑龙江小麦联合收割机 使用说明书

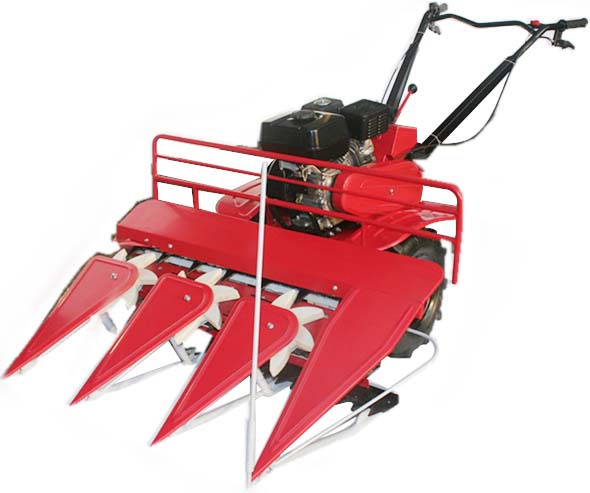

厂家直销 家用汽油动力小型收割机 农用割晒机型号
1.主要性能指标
主要技术参数 |

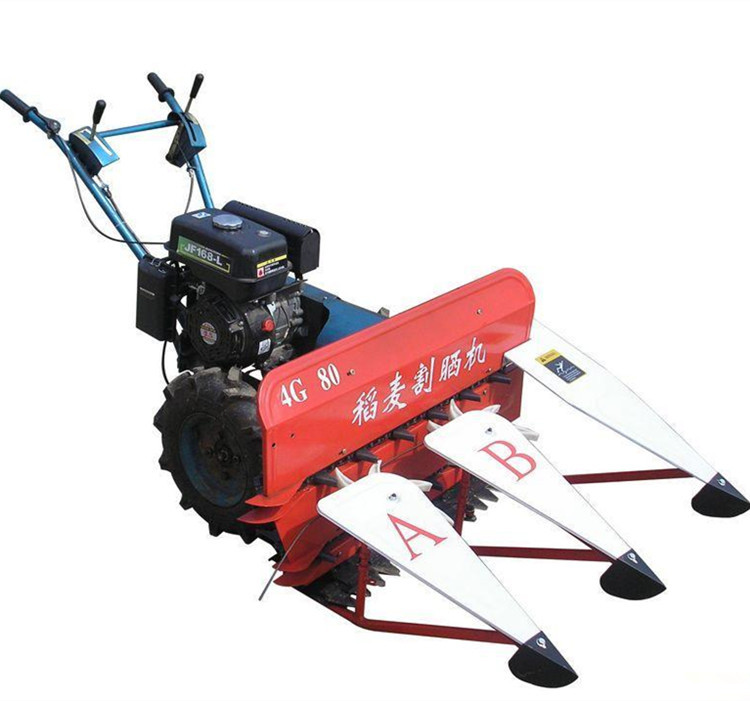

配套主机 | TNS-4G-80型割晒机 |
主机参数 | 主离合方式 | 齿轮结合式 |
行走离合 | 右手手动离合 |
行走轮直径 | 470MM |
行走变速档数 | 前进一档，后退一档，空挡一档 |
动力输出轴转速 | 1800转/分 |
割晒机参数 | 外形尺寸MM(长X宽X高） | | TNS-4S-80 | |
| 2390x1470x900 | |
重量（割晒机） | | 115KG | |
作业幅宽 | | 0.8M | |
割台形式 | 立式 |
辅放形式 | 侧向条放 |
割刀行程 | 50MM |
拨禾星轮直径 | 280MM |
工作速度 | 5公里/小时 |
割茬高度 | 50~120MM |
铺放角度 | 90°±20° |
总损失率 | ≤1% |

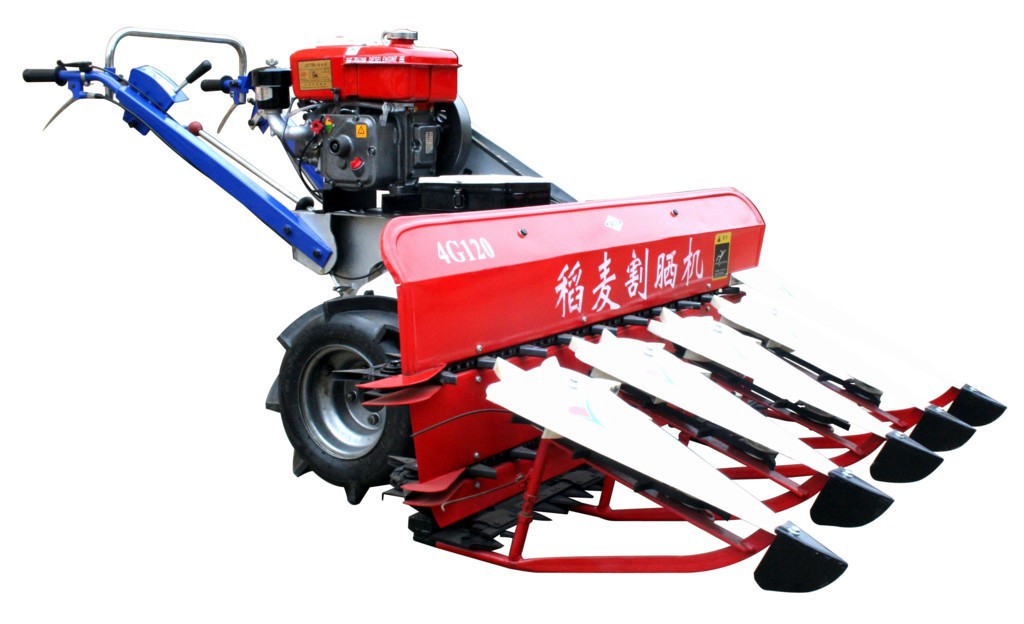

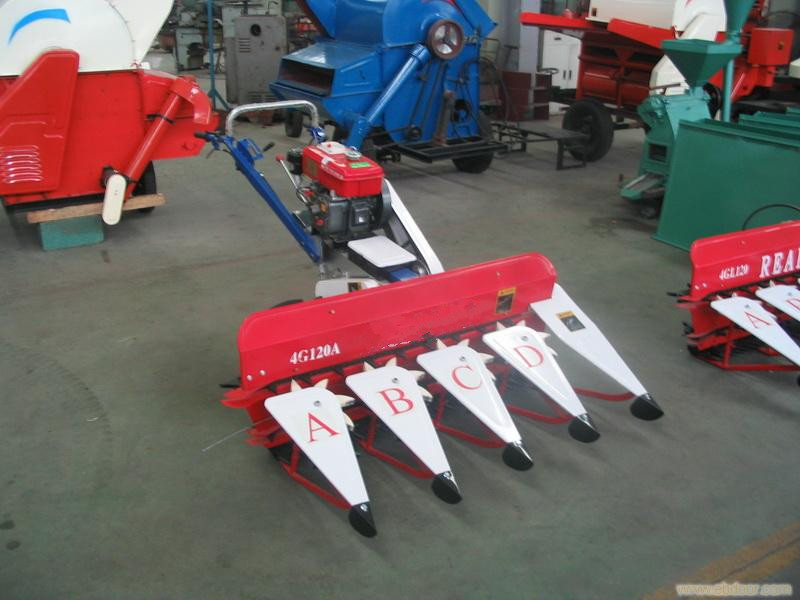

2.用途及特点：
TNS-4S-120型割晒机由配套主机和割晒机两大部分组成。配套主机由发动机、传动变速箱、机架、控制运动的多功能扶手及加宽轮胎构成，目前配套主机主要有，
TNS-4S-120型割晒机由传动齿轮箱、割晒机机架、拨禾星轮等部件组成。主要用于收割小麦、水稻等桔梗作物，适应于平台地势、株高在0.5~1.5米，茎杆直径（倒伏小于45°）风力小于4级，非雨天作业。该主机要有以下特点：
1、结构紧凑、轻便灵活、使用可靠。操作简单、作业性能强、维护保养方便。
2、作业时��套轮胎为大直径加宽轮胎，通过能力强，特别适合湿、烂地作业。
3、手控式转向离合器，转向轻松灵活，转弯半径小，湿、烂地不跑偏。
4、前进一档、后退一档，空挡一档、满足各种作业要求。
5、割晒机机架强型设计。

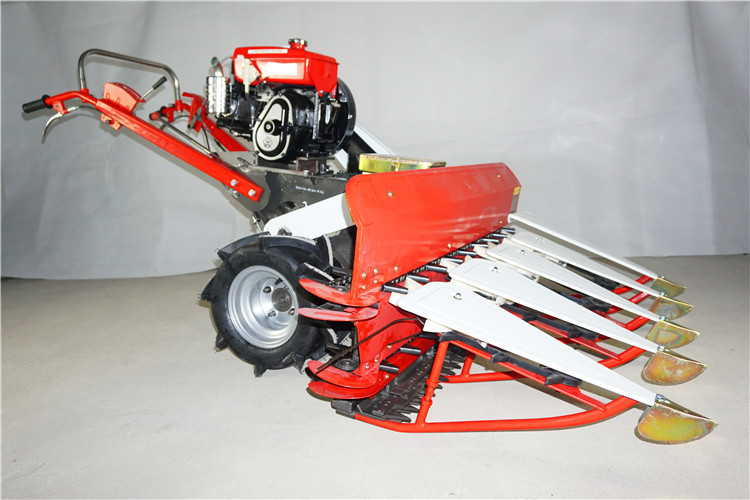

3.总体结构
该机动力由主机，TNS-4S-120型割晒机的动力输出轴经传动轴传到割台变速箱。经变速箱爪型离合和一对伞齿轮传递给偏心曲柄滑框机构来驱动割刀。同时又经链轮链条传给输送链主动轴，从而带动上下输送链运动。扶禾带是由扶禾器星轮带动。扶禾器星轮的运动由输送链拔齿来带动。
