回柱绞车介绍
回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层，中厚煤层，薄煤层顶板压力较小的采掘工作面，JH-5回柱绞车亦可作运料，移溜槽等辅助牵引工作。回柱绞车电机，电器设备具有隔爆性能，可用于含义沼气及煤层，周围温度不超过+35度的矿井中，严禁用于载人作业。
回柱绞车均具有隔爆性能，主要用于煤矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。 回柱绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪橇状，故在井下自移平稳灵便；绞车重心低，底座别性好，既可打顶住，又可安设地锚，因此安装方便、运转平稳、安全可靠。
回柱绞车参数
型式 | 单简缠绕式 |
钢丝绳平均静张力 | 80千牛 |
钢丝绳平均绳速 | 0.093米/秒 |
卷筒规格 | （直径*宽度）300*310毫米 |
钢丝绳直径 | ￠17毫米 |
容绳量 | 100米 |
传动比 | 207 |
外形尺寸 | （长*宽*高）1654*610*760毫米 |
绞车质量 | 630千克 |
电动机 | 型号 YBK2-160L-6 |
功率 11千瓦 |
转速 970转/分 |
附属电器设备 | 隔爆可逆磁力启动器：QBZ-80/660（380）N型 |
隔爆控制按钮：BZA1-5/36-3型 |

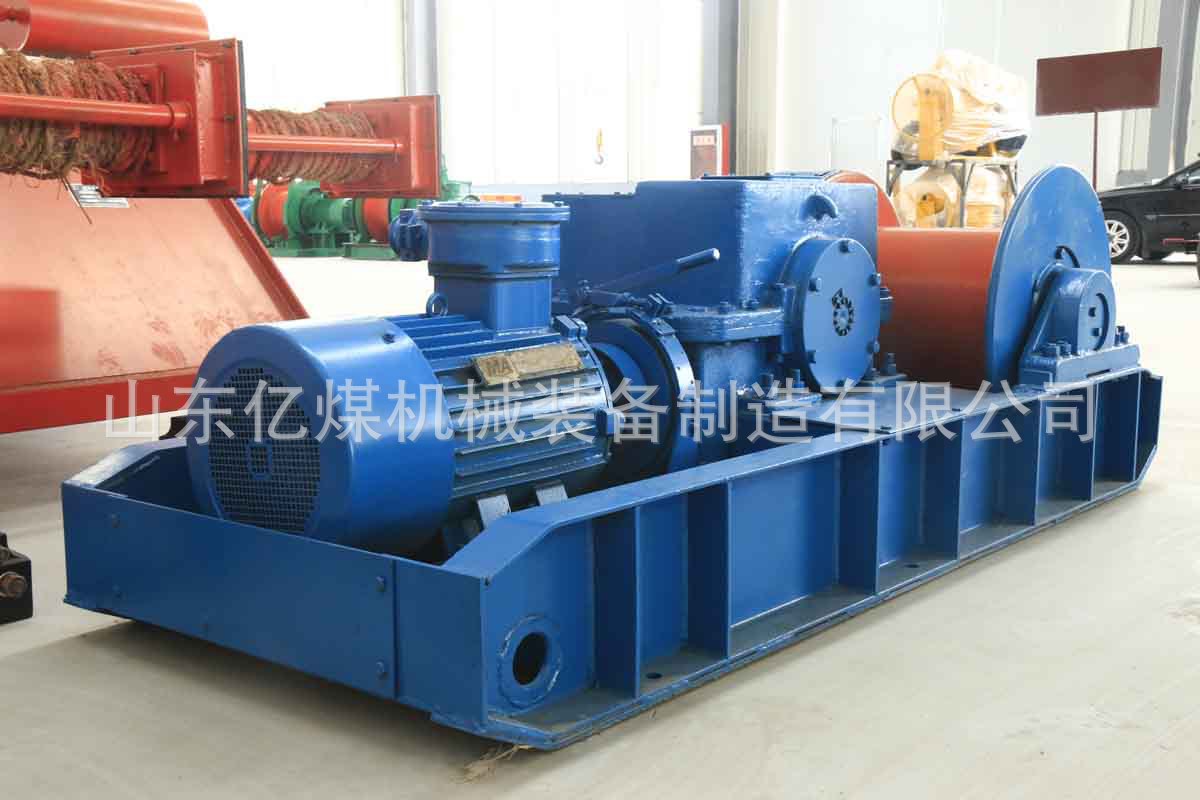

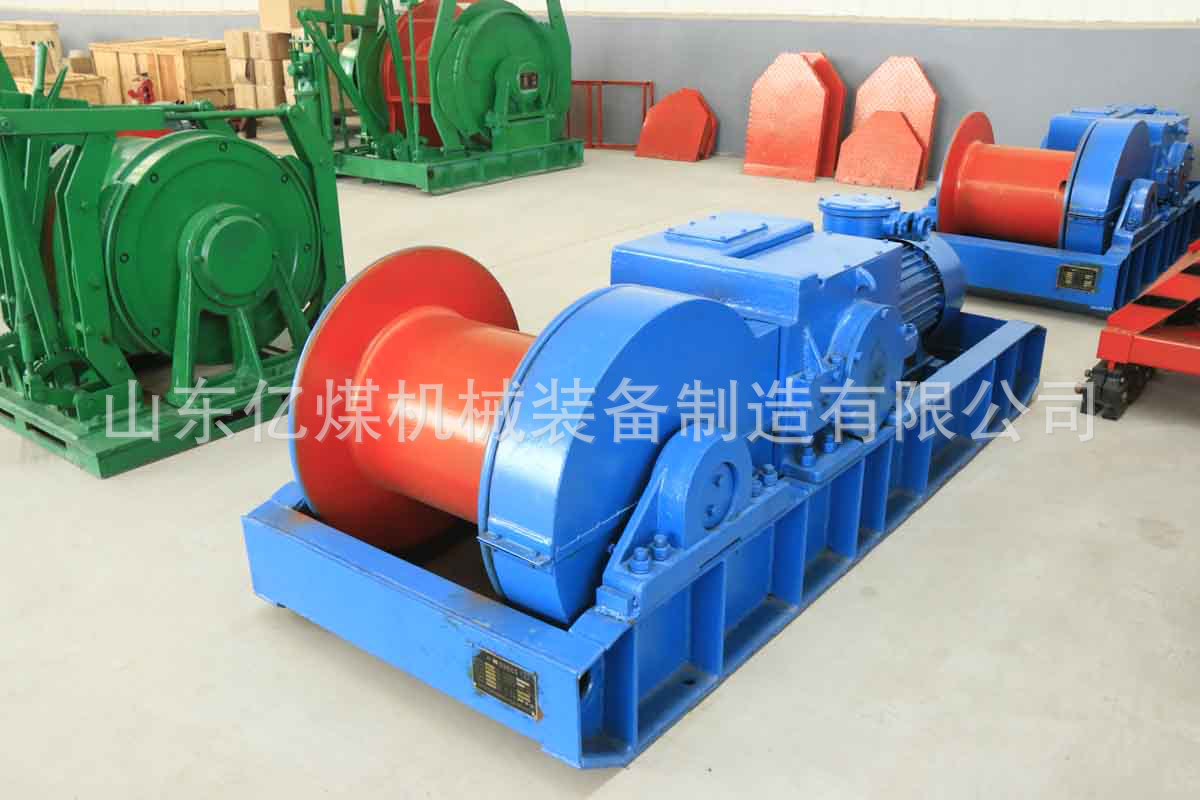

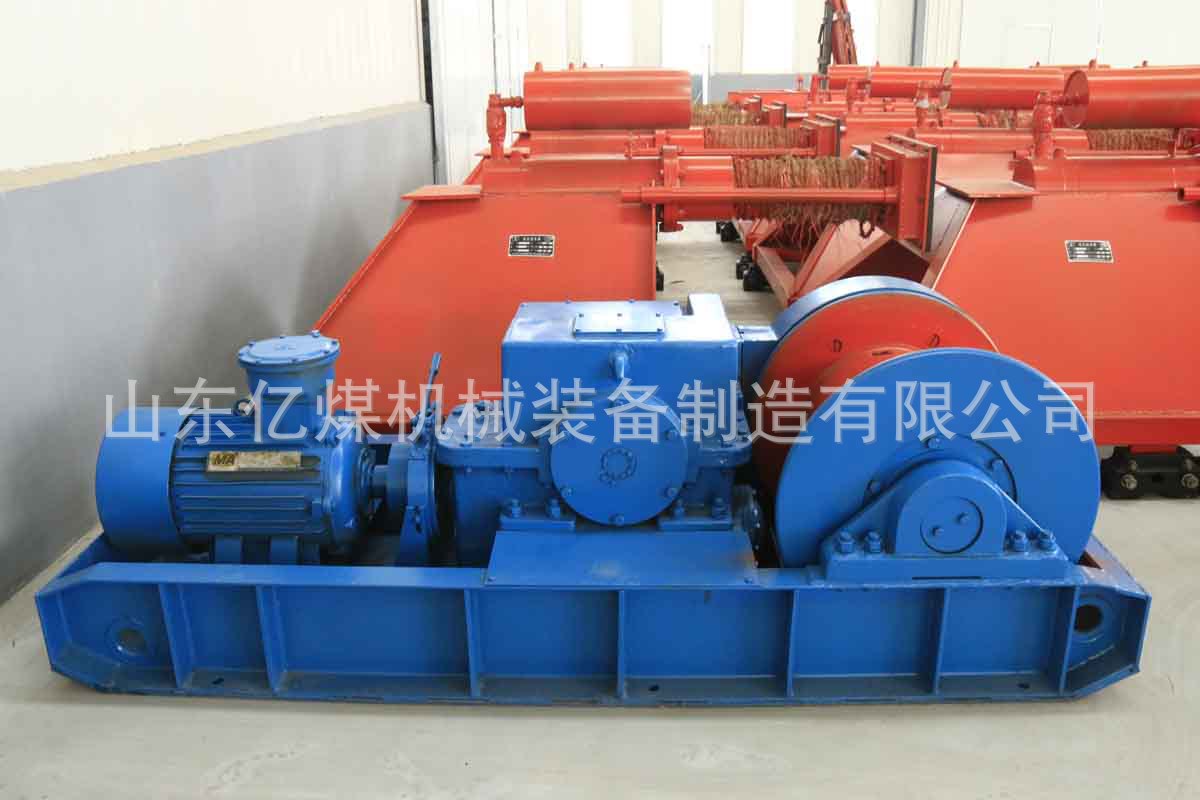

JH-5回柱绞车实物图
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
