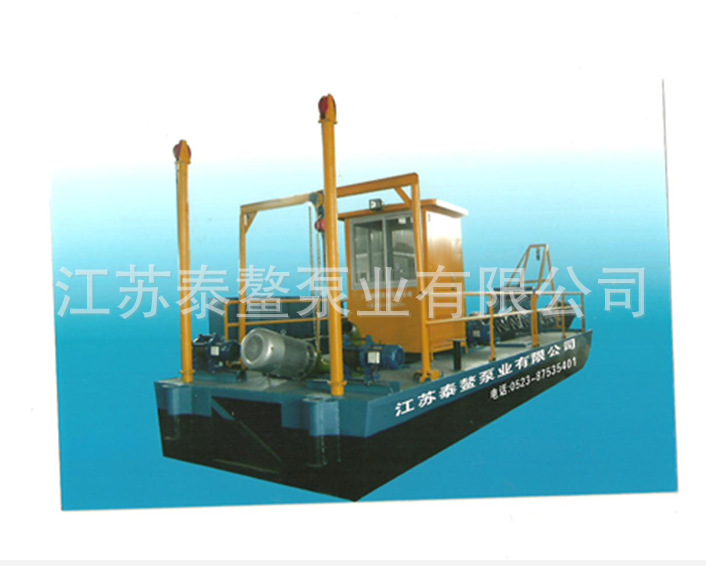

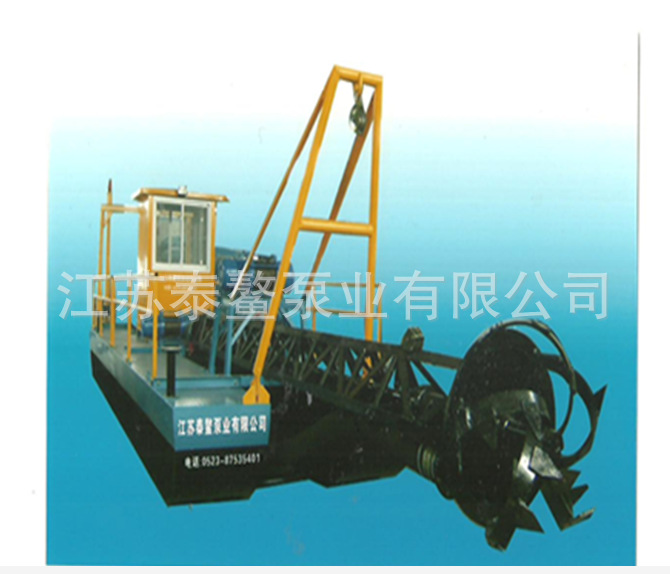

组合绞吸式清淤机，是我厂最近研制的一种小型土方工程机械，其主要功能是水下清淤，也可作为陆上土方开挖与清淤机械使用。该机适用于水库、电站、泵站、港池、码头、船闸、水闸、河道、航道、湖泊、暗渠、箱涵等项目建设、维护、治理工程中的土方开挖、疏浚和吹填工程。该机由浮箱（拼装工船）、泥浆泵、配电箱、龙门架装置、吸砂管、纹吸头、转动轴、绞吸架、减速机等部件组成。
一、机械工作原理：由绞刀破土、用泥浆泵吸土或吸砂泵，管道输土，卸土（弃土、填土） 采用绞刀装置，是将泥浆吸口安装在绞刀下面分别用管道（绞刀长度视挖深而定）连接到绞刀架上，工作时，绞刀沉入水底与土层紧贴，进行破土，使之形成泥浆，启动泥浆泵，通过管道吸送到弃土区。泥浆泵吸口安装位置在水面以下50cm左右，通过管道（橡胶管或铁管）将泥浆泵吸口绞刀架引至水下深处（目前最大深度为水下8m）可以将深水处的土体破松，并通过泥浆泵的吸力将泥浆吸到岸上指定地点。为了适应水下开挖深度较深，减少接输泥管工作对工效的影响，可将泥浆泵安装在设在船边的轨道上，这时泥浆泵随着开挖的加深前移，确保正常工作。

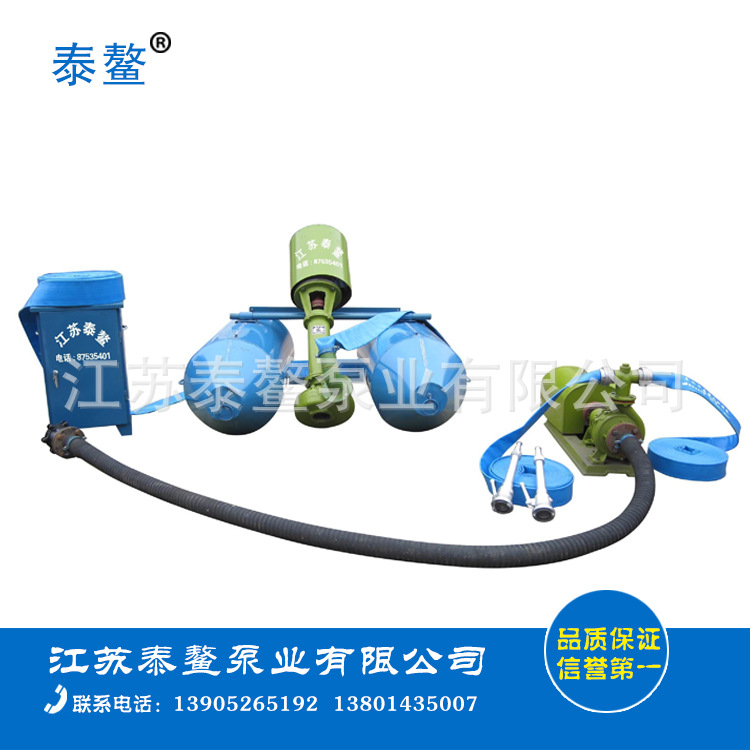

二、机械特点：1.具有多功能性 该机各组成部门大多可单独使用，其中：泥浆泵、绞刀装置、配电箱等可组成普通水力挖塘机组，用于明挖（开挖或清淤）其性能用途特点及操作工艺见水力挖泥机组，配上船体、绞吸头等即可用于水下清淤或开挖；另外，泥浆泵可单独用于工矿企业，公共设施直接吸送浓稠液；小型双体船用作工程辅助船等。2.使用范围广：能试用水下作业，也能用与陆上明挖。 能使用规模较小的工程施工，（每台机年产20万m3）也能适合规模较大的工程施工（组织多台机组施工） 既能浅水作业，又能深水作业(水深8m以内） 用于城市河道清淤、箱涵、清淤排污工程，填补市场空白。3.动力配置灵活，该机组可直接使用电网电力，也可配置小型发电机组供电，这样，就能适应各种施工条件。4.该机为组合式 较大部件采用拼装式（船体），便于汽车运输，调遣方便，费用节省5.施工对周围环境影响小 本机最大的优点就是不断流、不断航、不碍航的情况下施工，可以使水力工程由传统的冬、春季节实施变为一年四季施工。6.一人、机利用率高 可以实行全天候24小时连续作业，机械利用率高，主要机械设备在水上工作，水下部分机械结构简单，故障少，效率高。7.投入产出比高 经核算，该机与大型挖泥船相比，投入产出比为后者的五倍8.施工成本低 相同条件下，其施工成本在其他土方机械的80%以下。
3.清淤机工作性能参数
（1）船体外形尺寸:7000*2000*1200
（2）吃水深：0.4m
（3）排水量：10m
（4）升降机功率：4kw*1
（5）升降速度5m/min
（6）牵引力：2000 N
（7）主机（泥浆泵）台数：1台
（8）泥浆泵浓度：20%~35%
（9）最大水下作业深度：8m
（10）输泥距离（排高5m内）200m~300m
（11）接力泵排距：300m
（12）操作人数：2人/台班
（13）船体移动绞机：4KW*2
五、操作工艺
1）.装配组合及开机前准备：a.拼装船体，完毕后推船下水b.将升降装置、移动装置及其他附件安装在船指定位置上.c.将控制室、高压泵、配电箱安装杂船指定位置上。d.将一台泥浆泵和绞刀架安装在船体中间e.接通泥浆泵输泥管，引至弃土场f.接通电源g.检查装配质量，电路安全h.试运装i.将清淤机驶至作业区j.固定船体，前后四角各设一道锚，绳长约100m,前锚放至最大限度100m下锚，后锚就船身附近下锚，工作时船体靠不断收紧前锚、放松后锚前移，并保持方向正确，船体稳定。k.输泥、熟水、配电等部件安装参见水力挖泥机组使用说明书
2）.施工作业：1.操作人员就位，一人分别操作绞吸装置2.根据技术要求，施工方案，掌握开挖位置、进尺3.放下绞刀架，沉入水底4.启动泥浆泵5.不断放松绞吸架装置，使绞吸架慢慢下沉（随着泥沙被抽吸而下沉）6.变换作业点，一般一层的挖深不超过2.5m--3m，一层深度达到就必须船体移动，变换作业点，若开挖土层较厚，可分数次开挖，留坡比主要是防止水下塌方，且开挖土层不足1m时，可一次性开挖到位，依靠船上的操作机构成扇形左右移动7.作业面前移，通过起锚机的前收后放不断转移作业面，直接连续作业可使作业区取土（开挖、疏浚）区底部保持平整8.交换作业点或工作面前移时一般不需要停机，但要求操作工熟练，动作迅速，若非停机不可，应先起绞吸头架，后停泥浆泵
3）.停止作业、拆机：1.提升绞吸头架2.让泥浆泵抽吸清水将管道内的泥沙冲洗干净3.停止泥浆泵工作4.按装配、组合的反顺序拆机
4）.机件拆装 泥浆泵等部件拆装参见水力挖泥机组使用说明书
5）.机械故障排除1.泥浆泵、配电系统等部件故障排除参见图2.泥浆泵出口压力不足一般是由于吸头被杂物堵塞，提起绞吸头即能排除
六、安全操作注意事项
1.熟悉工程施工要求，掌握施工技术规范2.掌握本工程的土质及其他条件，摸索渗塌、回淤规律，正确确定作业点变换的问题及船体前移的速度，防止超深和欠挖3.严格控制泥浆浓度，使其保持在20%~35%之间，其控制方法如下：控制吸头下放的速度，过快浓度偏高，反之偏低；观察吸头四周水域情况，吸头下沉时四周土体自动流向吸头并会泛起气泡，当气泡位置小于按该土质情况下，吸头下沉的深度形成自然坡比应达到的位置时，说明吸头下沉过快，泥浆浓度过高，反之，说明下沉过慢，浓度过低；护埂人员通过直接观看出泥口的浓度及时通知机上操作人员4.及时排除故障物 对于施工现场含有杂物，如树根、芦根、生活垃圾等，应在吸口处加过滤网（直径6mm~8mm圆钢，间隔8cm),或使用清障除杂机械预先清除杂物，操作时，发现泥浆浓度过低或泥浆泵出口压力不足时要停机检查5.严格控制每层开挖的深度，防止水下塌方，开动泥浆泵，慢慢吊起绞吸架6.更换泥浆泵零件时，应将泥浆泵移到岸上或船上操作7.各组合件、零件安装要牢固，可靠，电器设备、材料等绝缘性要好，操作者要穿好救生衣作业。
