l 激光打孔速度快，效率高，经济效益好
l 最小孔径0.001mm
l 透光微孔，正面看不到任何孔痕，背面灯光一开，微孔清晰显示
l 超微孔，防水防尘
l 高效能激光器与高精度控制系统配合，实现高效率打孔
l 激光功率稳定、光束模式好、峰值功率高。
l 低成本、安全、稳定
l 与一般电火花打孔及机械钻孔相比，激光打孔效率提高10-1000倍
l 适合于数量多、高密度的群孔加工
l 无工具损耗
l 应用领域广
行业应用：
数码产品、通讯产品、微孔振荡器，微孔网，激光细孔网，精密细孔，
金属微孔管，微孔膜过滤器，内燃机燃油喷嘴，飞机透平叶片，SMT吸嘴，
CPU端子模，小孔吸嘴，燃烧器，过滤孔，手表夹板，雾化喷嘴，发动机喷
油嘴，喷油嘴，喷气嘴，微孔板，穿孔板，吸音板，微孔过滤器，微孔过滤
网，微孔筛，不锈钢过滤网，滤清器，激光打孔网，喷枪喷嘴，细孔穿孔，
吸嘴，雾化器，精密模具

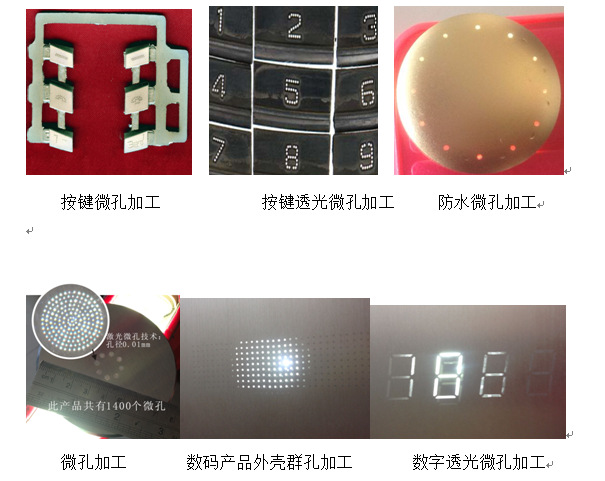

样品展示：

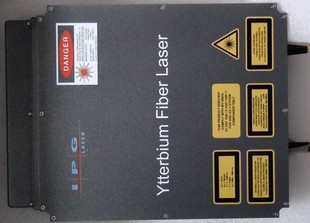

德国IPG激光器
采用德国进口IPG激光器，国际最新型，最可靠结构，体积小巧，耗电量小，无高电压无需庞大的水冷系统（仅需约300W），光束质量高，接近理想光束，USB接口输出控制，光学扫描振镜，激光重复频率高，高速无畸变。
l 最显著的优势是具有极高的泵浦效率。一般情况下泵浦转换效率为70%-75%，比工业用二级管泵浦的固体激光器(DPSSL)高得多。如此高的转换效率降低了激光器系统制冷和功率需要，能够比传统固体激光器的结构更为紧凑，提供非常坚固和高可靠的封装设计，并显著增强输出的光束质量。
l 技术可大大延长器件寿命(十万小时免维护)。
l 由于激光介质本身就是导波介质，可方便地与目前的传输系统高效连接；
l 纤芯可做得很细，能实现高功率密度。
l 散热性能好，具有很高的转换效率以及很低的阂值。
l 激光器的输出波长涵盖范围极广，从400一3400nm，可满足各方面的应用需求。
它的优势是具有极高品质的光束质量和可靠性,其主要技术特性如下:
1.超高的输出功率;
2.更高的电光转换效率;
3.更低的维护成本;
4.结构紧凑的体积;
5.可移动,更耐久,比传统的激光器和非激光器设备更加绿色环保;
6.更低的电量消耗:比传统激光器的光电转换效率高15倍以上;
7.较低的冷却要求:激光器独特的设计使其对冷却的要求大大降低,低功率的激光器更只需使用风冷;
8.更少的设备要求:同一台激光器可以进行焊接,切割,钻孔;
9.更低的消耗:没有任何的像更换灯或者Bar条这样的耗材.
IPG-10/20W产品性能指标
光束质量M2:1.5
平均输出功率10w /20w
最大直线打标线速度7000mm/s
激光波长1064nm
打标范围100×100 mm×mm
可选70×70 / 175×175 / 300×300mm×mm
激光重复频率20KHz-80KHz
最小字符高度0.2mm
标刻深度0.01-0.2mm
重复精度0.005mm
最小线宽0.01mm
电力需求单相220V / 50Hz / 2A
整机耗电功率<500w
冷却系统风冷

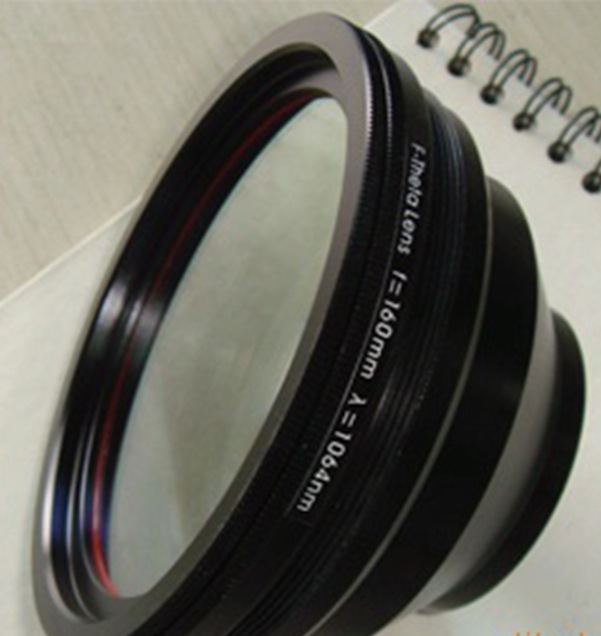

1064nm场镜
场镜的主要作用是：
- 1. 提高边缘光束入射到探测器的能力；
- 2. 在相同的主光学系统中，附加场镜将减少探测器的面积；如果使用同样的探测器面积，可扩大视场，增加入射的通量；
- 3. 使探测器光敏面上的非均匀光照得以均匀化。
平场聚焦镜，也称场镜、f-theta聚焦镜，是一种专业的透镜系统，目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑，是激光微孔机的最重要配件之一。场镜可分为f-theta透镜和远心透镜。由于远心透镜的成本和费用很高，在工业应用的激光打标机中主要使用F-theta透镜。在没有变形的情况下，聚焦点的位置取决于透镜的焦距以及偏转角的切线，聚焦点的位置仅取决于焦距和偏转角，这样就简化了焦点定位的计算方法。
激光打码专用机场镜的主要技术参数：
l 选用场镜，主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。
l 工作波长：主要是看激光器的波长，场镜是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜，场镜会被激光烧坏的。
l 入射光瞳：如使用的是单片镜，反射镜置于入射光瞳的地方，最大可用光束的直径等于入射光瞳的直径。
l 扫描范围：场镜能扫描到的范围越大，当然越受使用者的欢迎。但是如果增加扫描范围，聚焦光点变大，失真度也要加大。另外加大扫描范围，场镜焦距和工作距也要加大。工作距离的加长，必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比，这意味着加大扫描范围，聚焦光斑直径跟着加大，光斑聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的2次方成反比），不利于加工。微孔加工一般选用范围比较小的场镜。
l 所以使用者要根据不同的加工面积选用最适合的场镜，或者备用几个不同扫描范围的场镜。
l 聚焦光斑直径：对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统，聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。

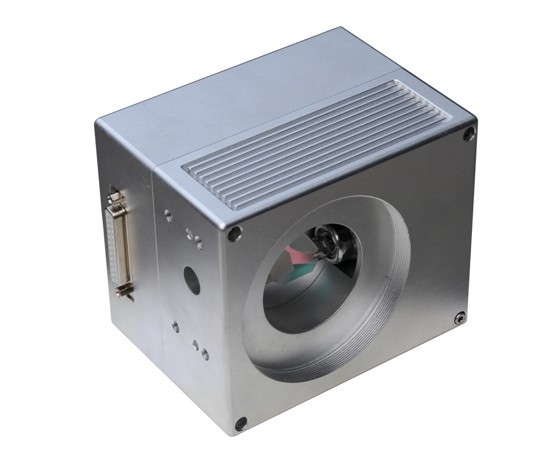

进口scanlab振镜
我们采用的进口scanlab振镜电机部分设计为动磁式结构，结合国际最先进的光电式传感技术和PDM控制方式，采用国外军工级工艺和技术水平研制而成。
运行稳定性、定位精度、打标速度、抗干扰能力等综合性能指标已达到国内外同类型产品领先技术水准，并获得国家多项专利，具体特性如下：
■ 采用光电和光栅物理传感器组成的双重传感器技术，并具有自动校正功能。
■ 采用先进的高速度和高精度自动控制方式，利用动磁式控制原理，具有体积小、重量轻、速度快、精度高、稳定性好等特点满行业内对更高精度、更紧凑系统不断增长的需求。
■ 超高速自动位置校正、超高速惯量运算控制系统的研发，使得扫描振镜的速度达到国际的技术标准。
■ 对振镜运行的位置误差进行自动调整，定位精度高，线性度可达千分之一以内，重复定位精度控制在了千分之六弧度左右。
■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。
性能参数和技术指标
性能类型 | 参数量 |
模拟输入阻抗 | 单端输入：100KΩ 差分输入：200KΩ |
位置输出阻抗 | 1KΩ |
位置信号输入范围 | ±5V,±10V(MAX)可选 |
电机摆动角度 | ±20° |
电机小角度摆动速度 | <300us |
位置信号比例系数 | 0．5V／° |
电子线路稳定度 | 20PPM／℃ |
输入电压要求 | ±15VDC |
平均工作电流 | 3A |
最大峰值电流 | 15A |
工作温度范围 | 0℃—40℃ |
进口卡：
支持Windows XP， Win7，Win8等系列操作系统。
硬件处理数据，速度、精度极高；能发送PWM信号，支持国外所有激光器；
扩展口：包括4路模拟信号输出，1路PWM 信号，2位的数字信号输出，方便用户使用的硬件触发打标信号和自动化联机；
轴控制功能：支持双轴拼图打标功能；支持转轴打标功能；支持飞标功能；
PCI架构（USB和网络传输接口正在测试中），科学合理的布线和抗干扰处理，稳定性和抗干扰性极高。

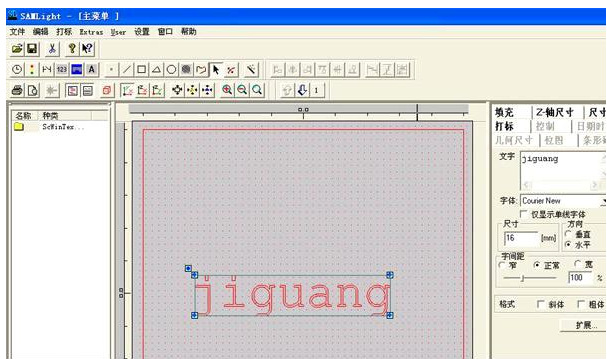

打孔软件
l 自主编辑所需大小的孔径及排列群孔、单孔、图形图案等
l 开放的多语言支持功能（目前有英文、简体中文、繁体中文版本）
l 矢量图绘制，绘制过程中直接改变曲线形状
l 强大的节点编辑功能
l 集成常用图形库，可直接调入使用；用户可自建图库
l 打孔软件内可直接输入文字，支持TrueType字体，单线字体（JSF），点阵字体（DMF）
l 也可支持条形码字体（常见一维条码以及Datamatrix,PDF417二维条码）
l 支持用户自建字库
l 支持直线填充、环形填充功能
l 文字支持按照曲线排列
l 支持变量文本（加工过程中实时改变文字，某些版本不提供）
l 针对特殊图案设定特殊的加工参数
l 兼容常用图形格式（bmp,jpg,gif,tga,png,tif等）
l 兼容常用的矢量图形（dxf,dst,plt等）
l 常用的图象处理功能（灰度转换，黑白图转换，坡雕预处理，网点处理等）（插件形式）
l 内置多种滤镜，支持自定义滤镜
l 插件形式整合加工功能，编辑完后可直接加工
l 激光切割加工插件具有以下性能特点：
l 优化的曲线加工功能，可大大缩短曲线加工时间（根据曲线形状数据不同）
l 优化的扫描加工功能（位图以及填充图形）
l 支持摄像头定位加工功能（选购）
l 多种加工模式选择
l 丰富的加工参数，可产生不同的加工效果
l 支持保存材料参数，同样的材料加工参数值需要调整一次即可永久使用
l 支持工作记录功能，可计算加工产品���数量

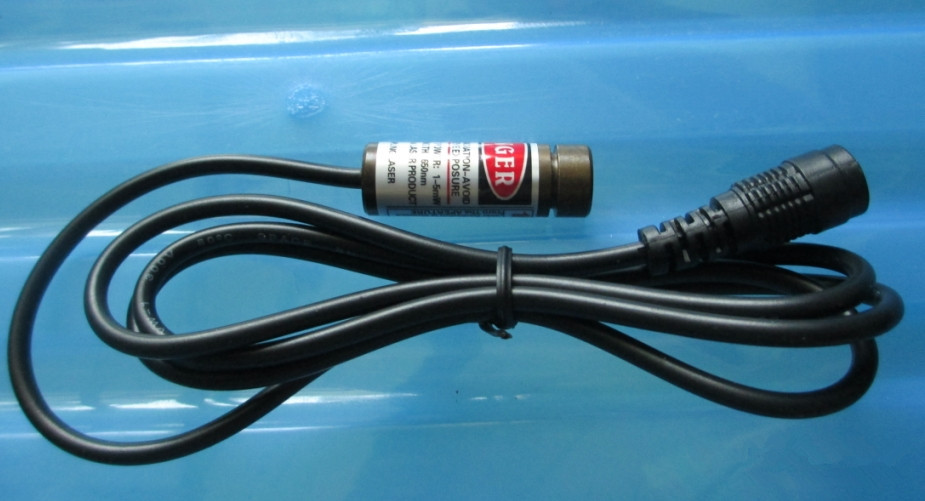

红光指示器
波 长：650nm
输出功率：5mw
输入电压：5V
输出电流：＜30mA
光学系统：进口光学PMMA聚焦镜+光学ZF7镀膜柱面镜
外形尺寸：12X33MM
管身材质：铝材料（起绝缘作用）
运转方式：连续激光器
激励方式：电激励式激光器
工作介质：半导体激光器
直线宽度：变焦
工作寿命：大于10000小时（可连续长时间不间断使用）
工作温度：-10°~75°
储藏温度：-40°~80°
激光级别：精工级
