液压绞盘使用说明书
The hydraulic winch operating instructions
济宁众轩机电设备有限公司
Jining zhong xuan mechanical and electrical equipment co., LTD
电话(传真)：0537-3153638
Telephone (fax) :0537-3153638
产品在安装使用前，请详细阅读本使用说明书。
Before installation, please read this instruction manual.
一、概述

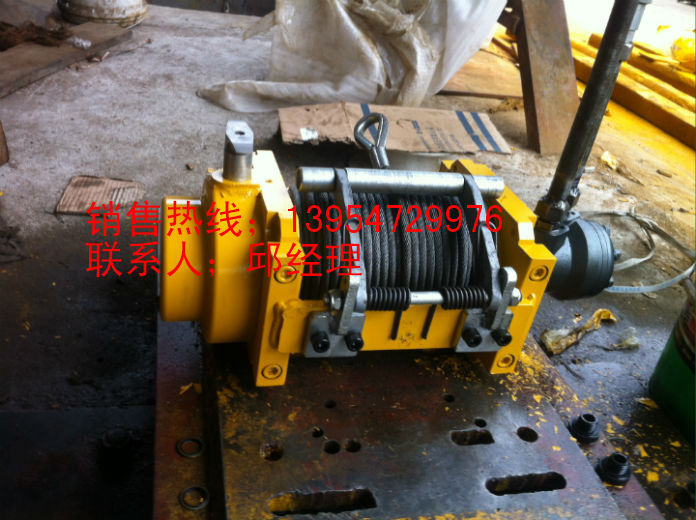

JP050液压行星传动绞盘用于汽车自救、抢救、拖曳物体，也可用于道路清障救援车拖曳故障车以及工程安装、油田钻采等现场牵拉引重物之用。本产品可随主机长期工作在野外，其特点为结构紧凑、体积小、重量轻、拉力大、安装简便、维护方便。
二、工作原理及组成

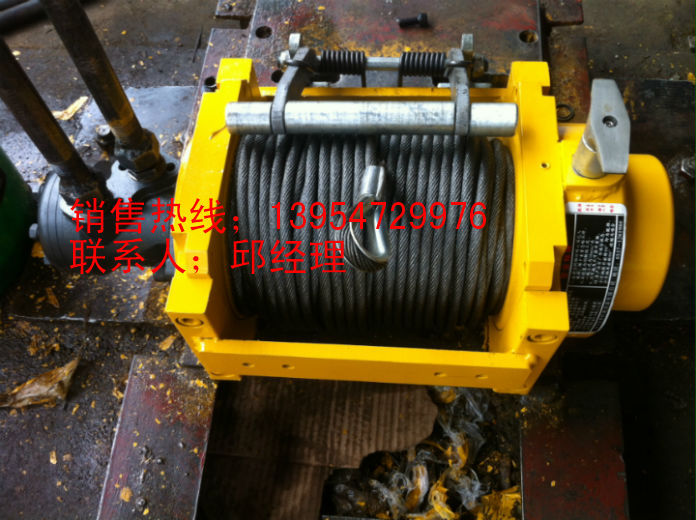

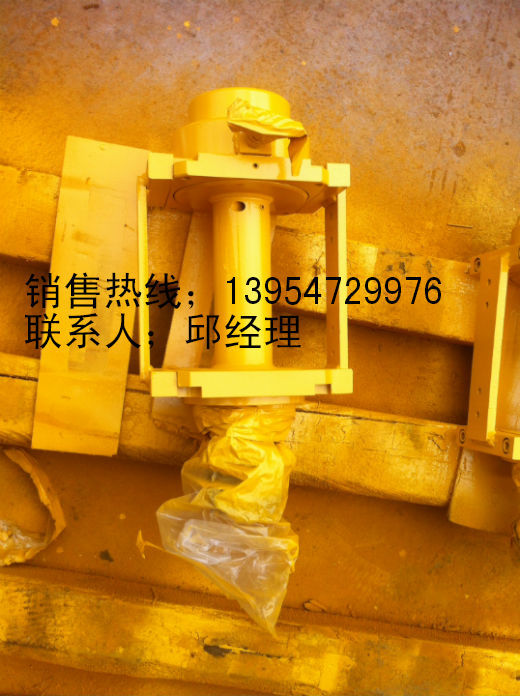

JP050系列液压传动绞盘明显特点采用先进的行星少齿差传动，承载能力远高于涡轮蜗杆副传动50%以上，传动效率提高５0%，传动平稳，操作方便。它由行星减速器，低速大扭矩液压马达、机械式离合器、卷筒等部件组成。
液压传动绞盘由液压马达通过液压系统获得的液压能转变成机械能，通过行行星减速器减速增扭，在卷筒上产生很大扭矩，通过缠绕卷筒上的钢丝绳达到拖曳重物之目的。
三、主要技术参数
标定力（标定） | KN | 50(5t) |
额定载荷 | 钢丝绳层数 | | 1 | 2 | 3 | 4 |
载荷 | KN | 51 | 38.9 | 31 | 26.7 |
标定工作速度(底层) | m/min | 6.5 |
液压系统工作压力 | Mpa | 16 |
液压系统工作流量 | L/min | 40 |
速比 | i | 26 |
容绳量 | m | 25 |
钢丝绳缠绕层数 | 层 | 4 |
钢丝绳直径 | mm | Φ11 |
净量 | kg | 55 |
注意：本绞盘设计工况为间断性工作,且只用于拖拽，不可用于提升重物。
四、安装尺寸
五、液压工作原理
六、安装和使用注意事项
1．本绞盘在主机上布置，一般为中置后牵引，如有其它布置方式，需改变压绳器安装方式，请订货时予以说明。
2．安装绞盘于主机上，需用机械性能为10.9级（GB5782-86）以上强度螺栓固定，以保证足够的强度。
3．缠绕钢丝绳时，将绳头装入绞盘卷筒绳孔内，然后拧紧螺钉，并处于收绳工况，人工缠绕4～5圈后，加载5～10kN力把钢丝绳缠紧。
4．钢丝绳绕进和绕出必须保证卷筒中心线与钢丝绳之间夹角不大于3°，以防乱绳和绞盘收力偏斜。
5．使用时，液压系统的压力，流量应满足主要技术参数中的要求。
6．液压系统的滤油器过滤精度不低于25um，以保证系统的清洁度。
7．曳拉重物时必须确保离合器完全结合，严禁在曳拉重物或有载荷时脱开离合器。
8．本液压绞盘不为载人提升而设计，设计工况为间断性工作。
9、工作中重物下严禁站人，确保工作安全性。
10．禁止使用不安全钢丝绳，钢丝绳报废应参考GB5972-86。
七、维护保养
1．每年或300次工作循环应加注减速器的锂基油脂，保证良好润滑。
2．检查绞盘各部位有否漏油现象，若有漏油及时拧紧螺塞及更换密封件。
3．检查离合器操作是否灵活和脱开，结合是否充分。
4．绞盘安装螺栓不应松动，经常检查并给予拧紧。
公司地址：山东省济宁市高新区长虹路北首
电话(传真)：0537-3153638
