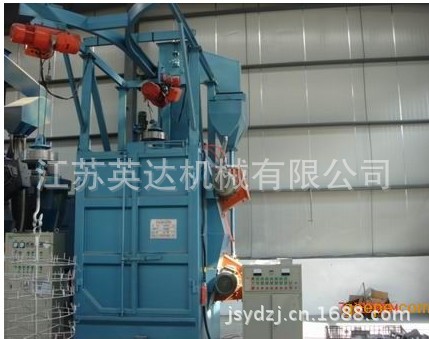

江苏抛沙机 工业抛砂机 挂式抛砂机 吊挂式抛沙除锈设施产品介绍：
一、主要用途
Q37系列吊挂式抛砂机系列设备主要用于中、小型铸件及结构件的抛丸清理。通过抛丸清理，不但可以去除工件表面的锈蚀、氧化皮、型砂等，还可以降低工件的内应力，提高工件的抗疲劳强度。尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。
二、Q37系列吊挂式抛砂机工件原理：

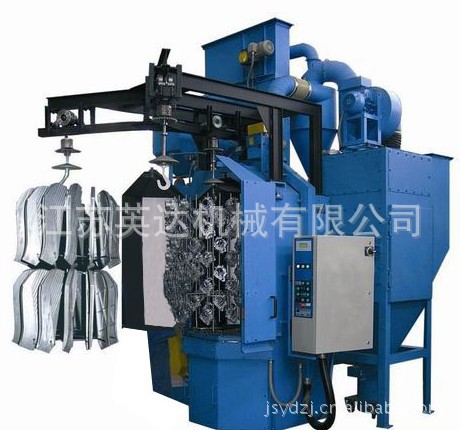

当抛砂机对各种工件抛丸清理时，工件吊挂在特殊的工装上，由电动葫芦带动，沿导轨运行至抛丸清理室内。抛丸机大门与抛丸器采用联锁装置，大门未关紧的情况下，抛丸器无法启动。当大门关好后，抛丸器开始工件，工件在自转电机带动下进行自转，使工件能够全面的得到清理。此时可在另一吊钩上进行上件操作，以提高效率。当抛丸机完成清理后，关闭抛丸器，停止自转，由电动葫芦带动，沿导轨运出清理室下件，同时另一吊钩进入清理室内进行抛丸清理，按此程序及工件节拍便完成了工件的清理过程。
三、Q37系列吊挂式抛砂机结构组成：主要由工件输送装置、抛丸清理室除尘系统、电气控制系统等组成。
1、工件输送系统
工件输送系统由电动葫芦。当该系统运转时，工件被送入抛丸清理室,有效的实现了抛丸清理的要求。
2、抛丸清理系统
抛丸室
抛丸室室体由钢板焊接而成。室体内衬有用合金耐磨板制成的防护板。室体的进料口和出料口处，设有多层像胶密封帘，防止弹丸飞出室体外。
抛丸器总成
抛丸室上装有2台Q034-3型抛丸器总成，可以对通过的工件进行一次性抛丸清理，抛丸器总成由抛丸器、电机、等组成。本机所用Q034-3型抛丸器具有高效、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中靠离心力的作用固定，不需任何固定装夹具。
密封室
工件的清理是在清理室内进行的，密封室与抛丸室直接相连。密封室装有密封帘机构。有效的起到密封防护作用。
3、丸料循环净化系统
丸料循环净化系统可分为丸料循环系统和丸料分离净化系统，丸料循环系统由丸料仓、溜丸管、抛丸器、抛丸室、螺旋输送器、斗式提升机、，分离器等组成。
4、螺旋输送器
螺旋输送器位于抛丸室的底部，螺旋叶片焊装在传动轴上。工作时，输送器电机通过摆线针轮减速机驱动输送器旋转，将丸料输送卸料口上，然后由卸料口入斗提升机。
5、斗式提升机
斗式提升机由摆线针轮减速器，上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。
斗式提升机的进料口与螺旋输送器相连，其出料口与分离器相连。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，并且排除其底部弹丸堵塞。
设备采用平皮带传动。工作时，固定在输送带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料输送至提升机顶部，最后靠离心重力方式落料，将丸输入分离器螺旋内。同时提升机设有一套涨紧装置。当皮带松驰时，应该调节提升机上部两侧的调整栓，涨紧皮带。调整范围为100毫米。
6、丸料分离净化系统
丸料分离净化系统由丸料分离器、料仓和抽风管组成。
7、分离器
丸砂分离器。丸料从斗式提升机流入分离器,丸砂混合物沿分离器均布，从而形成满流幕状态，进入了下面的风选阶段。此时，风机通过分离器抽风孔抽风，将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离，大颗粒废料从分离器丸料溢口流出，细小丸料、粉尘从废料出口流出，弹丸进入丸料仓进行循环。调整分离器的垂直调节挡板与水平调节挡板之间的缝口，可以改变布料层的厚度及运动轨迹，并配合调整分离区的调节挡板，可以获得良好的分离效果。
8、除尘系统
除尘系统由布袋式除尘器、离心式风机、管道等组成。
四、正常工作及维修时注意事项
为了确保设备的正常运行与操作人员的人身安全,在设备工作时必须注意下列事项:
1、在设备运行时不允许打开或进入抛丸室维修门。工作时,操作员应远离抛丸器。
2、检修现场设备与电气元件前,应关闭相应的电源开关(刀开关和自动空气开关)并通知总控制台操作员。
3、在低压配电屏前安放“正在检修,严禁送电”的标牌。
4、链条等的所有保护装置,只有在检修时方可拆卸,检修工作完毕后应重新安装好。
5、在抛丸清理区内,要每项班打扫，必须保证地板清洁,不得有丸粒存在,以免滑倒摔伤。
五、设备售后服务保证措施
1、产品质量实行“三包”，“三包”期六个月；
2、在三包期内，凡因正常使用出现的电气控制及机械部分的故障及损坏件，包修包换（人为及易损件除外）；
3、售后服务实行“24小时”答复，即用户与我公司售后服务办（电话：0515-83752966）联系，保证在24小时内电话解决或派人走出。
4、负责向需方提供设备设备易损件明细表、使用说明书、合格证等技术资料。
