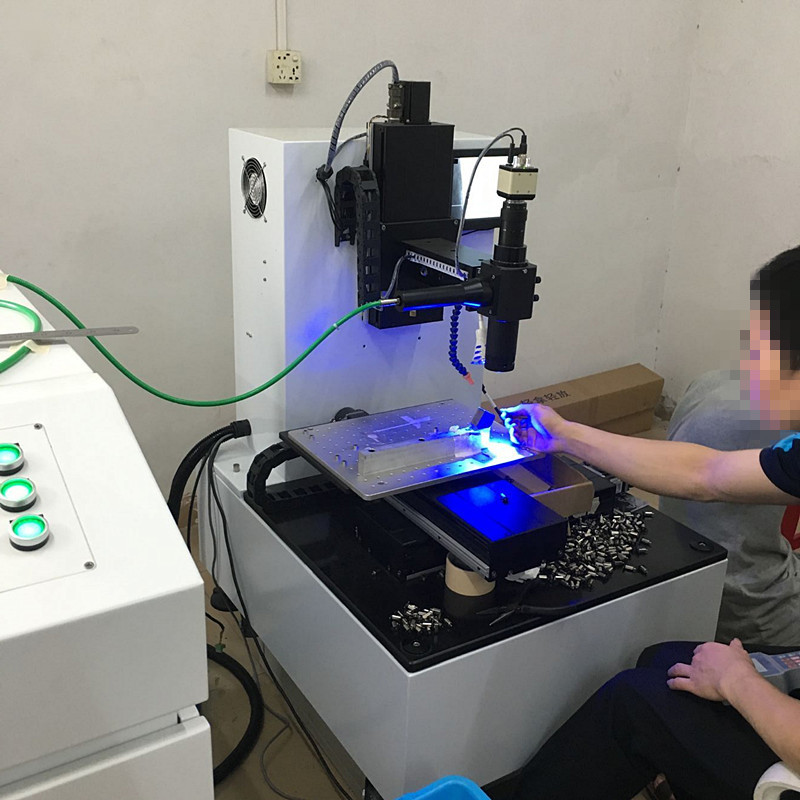

四轴联动焊接机：
机型简介：
该焊接机采用英国进口双灯陶瓷反射腔体，功率强大，工作台Z轴可电动左右移动对焦，另可选旋转夹具（Φ80mm或Φ125mm）。

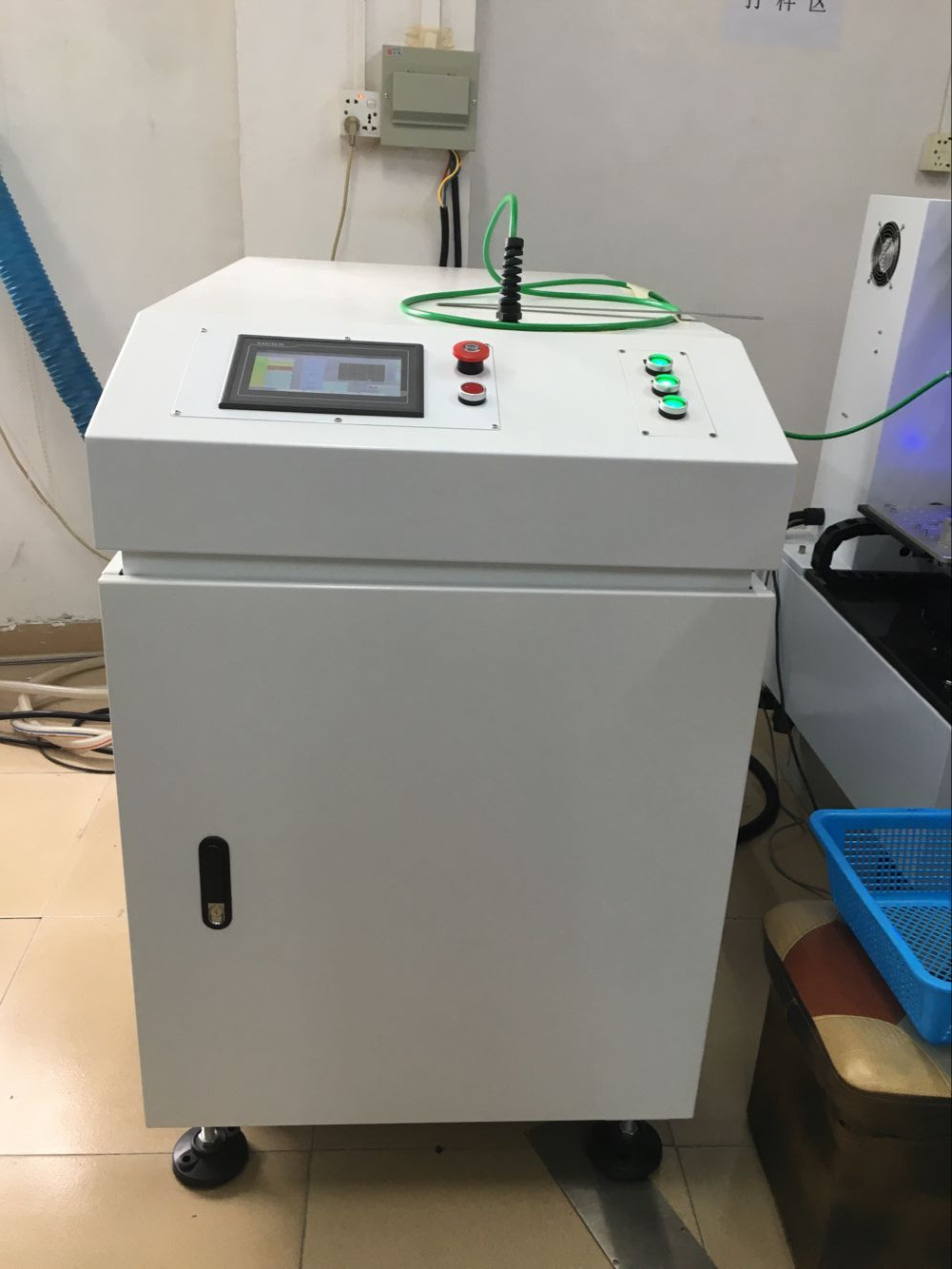

监控系统采用显微镜、红光、CCD，配置外置冷却系统。

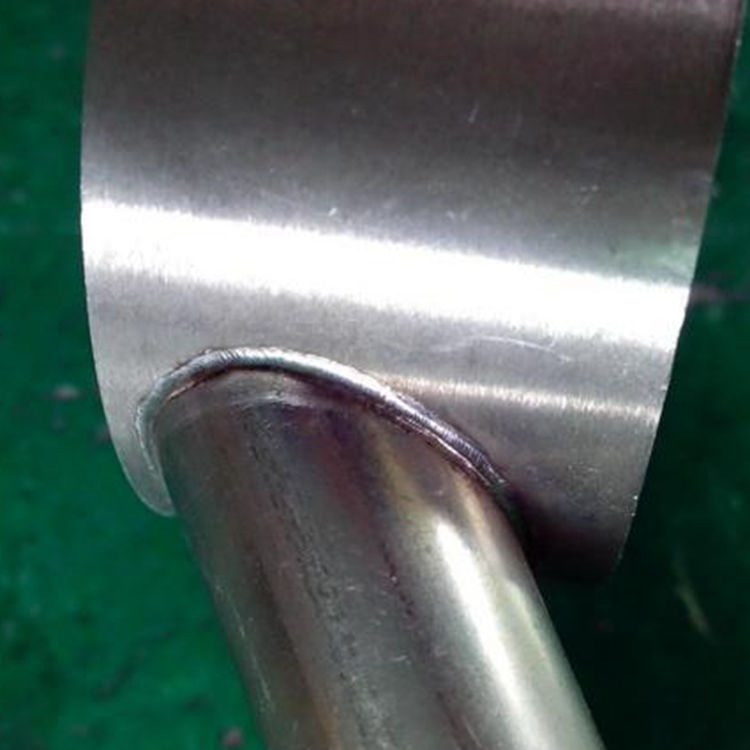

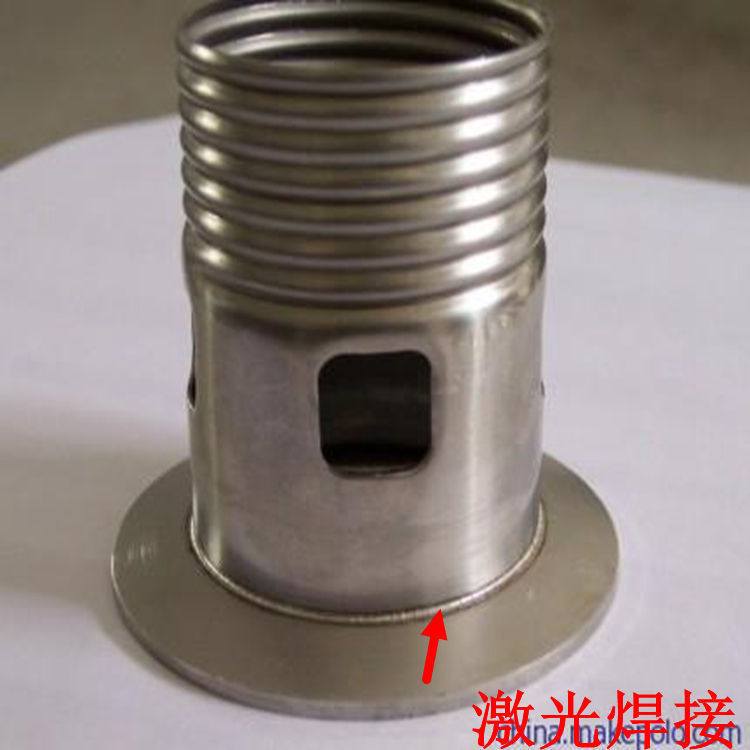

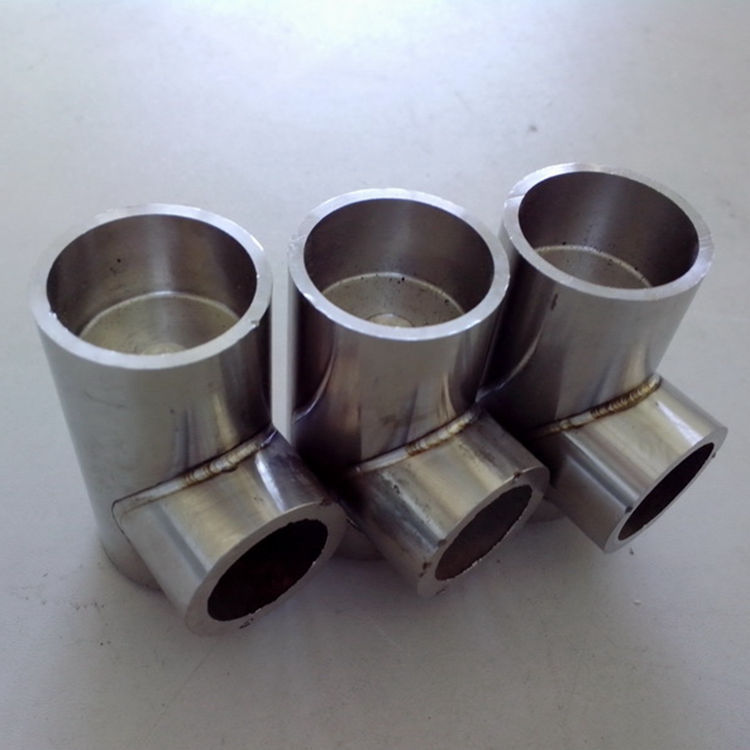

焊接机焊接的样品：
机型特点
该焊接机系列采用一体化设计，结构紧凑美观，具有输出功力强，能量稳定，光束模式好，操作简便，性能可靠和使用范围广等特点。
采用德国先进的组合式镀金反射腔技术，同时采用特有的光束选膜及整形技术，保证了高输出功率和优秀的光束模式。双脉冲氙灯激励，恒流激光电源、脉冲可编程和智能化系统管理，并具有误差操作和超温欠水流自动保护，PLG可编程控制器或工控PC机控制（两轴或三轴）工作台，配置两维高精度工作台。红光指示定位，可手动调整焦距和偏转激光入射角。可选配封闭室或气密式，手动工作台升降机构、自动旋转机和同轴监视系统等机构。
主要优点
采用英国进口双灯陶瓷聚光腔腔体，耐腐蚀、耐高温、腔体寿命8—10年。
生产效率高，焊接速度快。
激光头可旋转360°，整体光路部分可旋转360°以及前后拉伸。
光点大小电动调节。
工作台可电动三维移动。
适用材料和行业运用
适用于模具、钢水管、滤清器、油嘴、钛合金、铝、铜、ABS气阀、变压器、手机金属外壳、刀模、电子元器件以及铝、铜制品等材料的焊接、修补及打孔。
多用于模具修补、电子产品加工、手机外壳加工、汽车零部件加工等行业。
焊接机性能指标
激光焊接机 |
型号 | ZH－LWY200 | ZH－LWY300 | ZH－LWY400 |
激光工作物质 | ND:YAG |
额定输出功率 | 200W | 300W | 400W |
最大输出功率 | 240W | 400W | 500W |
激光波长 | 1064nm |
光点调节范围 | 0.1mm－3.0 mm (可调) |
光点大小 | 0.2mm~3.0mm |
脉冲宽度 | 0.1ms－40ms |
焊接深度 | ≤2mm | ≤3mm | ≤6mm |
脉冲频率 | ≤100HZ |
整机功率 | 9KW | 12KW | 15KW |
控制系统 | 单片机 |
瞄准定位 | 显微镜、CCD、红光 |
工作台行程 | 200×200 mm至1200×1200 mm（可选） |
电力需求 | 380V/三相/50HZ/100A |
主机系统尺寸 | 1600×1200×1300 mm |
领却系统尺寸 | 1200×300×900 mm |
设备保修范围及维护：
乙方提供12个月设备免费保修服务，终身维护；
2、设备如出现故障，乙方在24小时内赶到处理；
3、设备如属人为损坏、自然灾害、非设备质量因素及不可抗力损害不在保修
范围内
