9LZ搂草机主要技术规格参数：

搂草机详细介绍

搂草机是将散铺于地面上的牧草搂集成草条的牧草收获机械。搂草的目的是使牧草充分干燥，并便于干草的收集。按照草条的方向与机具前进方向的关系，搂草机可分为横向和侧向两大类。

悬挂式搂草机，结构简单，操作方便，坚固耐用，故障少，效率高。作业过程中，指轮接触地面，用拉力弹簧控制指盘对地面的压力，依靠地面的摩擦力而转动，将牧草搂向一侧，形成连续整齐的草条，为打捆作业做准备。作业速度可达15公里/小时以上，适宜于搂集产量较高的牧草，残余的作物秸秆，以及土壤中的残膜。

横向搂草机

有牵引式、悬挂式等类型，其工作部件是一排横向并列的圆孤形或螺旋形弹齿。作业时，搂草机弹齿尖端触地，将割草机割下的草铺搂成横向草条(即草条同机器的行进方向垂直)。因草条较紧密，不利于干燥，且夹杂多，不整齐，不利于后续作业。作业速度也较低，一般为4～5公里/小时。这种机型搂集的搂集草条的大小可由人工控制，通常用于产量不高的天然草场。

侧向搂草机

集成的草条与机器前进方向平行。草条外形整齐、松散、均匀,牧草移动距离小,夹杂少，适于高产天然草原和人工草场。根据工作部件的不同形式，可分为滚筒式搂草机、指轮式搂草机、旋转式搂草机

主要工作部件是一个绕水平轴旋转的搂草滚筒。滚筒端面与机具前进方向成一夹角，即前进角；滚筒回转端面和齿杆间夹角则为滚筒角。又可分为直角滚筒式和斜角滚筒式两种。前者的滚筒角为90°,前进角为45°;后者的滚筒角小于90°,前进角大于90°；搂集的草条质量较高,搂草损失较小。滚筒由3～6根装有成排搂草弹齿的平行齿杆组成，齿杆两端铰连在两个互相平行的滚筒回转端面上,构成一个平行四杆机构,因而在滚筒旋转过程中，弹齿的指向始终保持相互平行。作业时，弹齿随机具前进，同时绕水平轴回转，地面上的牧草经过弹齿的作用，在滚筒一侧形成和前进方向一致的连续草条,疏松整齐,有利于牧草的干燥和后续作业。搂集草条的大小，与草场的单位面积产草量有直接关系，适用于产量较高的草场。在低产草场上，为了搂集较大的草条，可采用双列配置的滚筒式搂草机。有的滚筒式搂草机还可改变滚筒的旋转方向，进行翻草作业。按挂接方式可分为牵引式和悬挂式两种。后者由拖拉机动力输出轴驱动滚筒旋转,前者由行走轮驱动,滚筒的旋转速度和机具前进速度的比例保持一定，同时在滚筒前面有较大的空隙，有利于搂草。

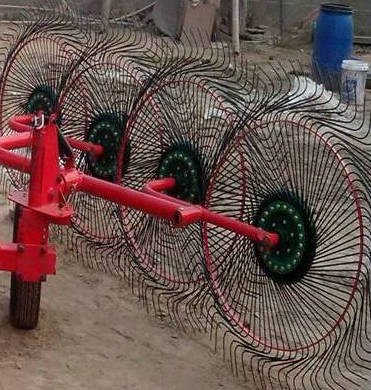

指轮式搂草机

由活套在机架轴上的若干个指轮平行排列组成，结构简单，没有传动装置。作业时，指轮接触地面，靠地面的摩擦力而转动,将牧草搂向一侧,形成连续整齐的草条。指轮平面和机具前进方向间的夹角一般为 135°。作业速度可达15公里/小时以上，适宜于搂集产量较高的牧草，残余的作物秸秆，以及土壤中的残膜。改变指轮平面与机具前进方向的夹角，可进行翻草作业。

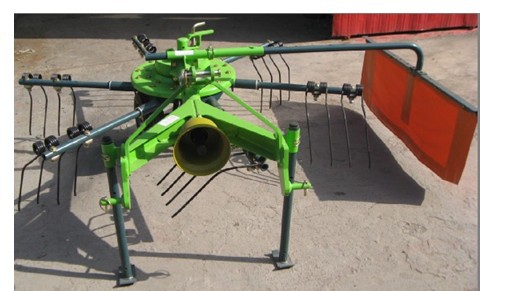

旋转式搂草机

按旋转部件的类型有搂耙式和弹齿式两种。旋转搂耙式搂草机的每个旋转部件上装有6～8个搂耙。作业时，由拖拉机牵引前进，搂耙由动力输出轴驱动，由安装在中间的固定凸轮控制,在绕中心轴旋转的同时自身也转动,从而完成搂草、放草等动作。旋转弹齿式搂草机是在一个旋转部件的周围装上若干弹齿，弹齿靠旋转离心力张开，进行搂草作业。若改变弹齿的安装角度，即可进行摊草作业。旋转式搂草机搂集的草条松散透风，牧草损失小，污染轻，作业速度可达12～18公里/小时，便于同捡拾机具配套。

搂草机全部为牵引式，由一种灵活且耐用的机架组成，该机架适用于任何类型的土地，甚至包括极不平坦的土地或斜坡。轮子是构成搂草机的主要元件。每只轮子相互独立，包含可以减轻轮子震动的减震弹簧，使轮子完美地贴在地面。搂草机可与拖拉机连接以便于作业。机械臂和齿轮由液压动力驱动，而整个搂草机由所连接的拖拉机进行牵引。产品凭借优良的品质进入北美，欧洲，非洲，澳大利亚，俄罗斯等国家和地区，为全球农业做出了积极的贡献

BF系列全系列搂草机做工精湛，性能卓越。齿盘采用优质硼钢，我们提供5年的质量保证，配合优质搂齿，让您的收获更加轻工高效、稳定。

BF牵引式搂草机，传承了悬挂式优越的使用性能，并增加了牵引机构和液压系统，让机器在工作状态与运输状态间转换更迅速、更轻松。两侧指轮拥有独立的液压机构，可双边同时作业，也可单边作业。通过调节可以搂集出0.8m—2m宽的草条，配合中央扬草轮，可让草条更好的通风、晾晒，为您的打捆作业节省时间。

搂草机，属于畜牧机械领域。本搂草机的搂草耙与机架通过铰链 相联；搂草耙升降机构由三个齿轮、联接板、轴承座、操纵杆、支承杆、 连杆及拉索构成；联接板、主动齿轮固定在同一轴上，并通过轴承座联接 在支承杆的下面；离合齿轮和传动齿轮啮合在一起，并由联接件相对固定， 传动齿轮由一轴固定在支承杆下，与主动齿轮同处在一立面内；连杆装在 传动齿轮的轴上，处于支承杆的另一侧，连杆的一端装有拉索，拉索的另 一端与搂草耙相联；支承杆的一端固定在机架上；操纵杆联在传动齿轮和 离合齿轮联接件的中部，其上装有弹簧，与支承杆相联；在离合齿轮的外 侧装有导向板，固定在支承杆下，防止齿轮向外偏移。本机体积小、操作 简单省力、成本低。 　

搂草机，它是由搂草耙、机架及搂草耙升降机构构成；其特征 在于机架为一直梁，其上固定有与拖拉机相联的牵引架和支承架，另外还 装有搂草耙支架；搂草耙与机架通过铰链相联；搂草耙升降机构由主动齿 轮、离合齿轮、传动齿轮、联接板、轴承座、操纵杆、支承杆、连杆及拉 索构成；联接板、主动齿轮固定在同一轴上，并通过轴承座联接在支承杆 的下面；离合齿轮和传动齿轮啮合在一起，并由联接件相对固定，传动齿 轮由一轴固定在支承杆下，与主动齿轮同处在一立面内；连杆装在传动齿 轮的轴上，处于支承杆的另一侧，连杆的一端装有拉索，拉索的另一端与 搂草耙相联；支承杆的一端固定在机架上；操纵杆联在传动齿轮和离合齿 轮联接件的中部，其上装有弹簧，与支承杆相联；在离合齿轮的外侧装有 导向板，固定在支承杆下，防止离合齿轮向外偏移。 　

该搂草机整机结构简单，操作方便，使用可靠，故障少，工效高，作业质量好，保养简便，运输方便，动力配套性能好，可以用50马力以上各种轮式拖拉机配套使用。该机为全悬挂式，适合挂接在轮式拖拉机的三点悬挂装置上。

 搂草机是将散铺于地面上的牧草搂集成草条的牧草收获机械。搂草的目的是使牧草充分干燥，并便于干草的收集。按照草条的方向与机具前进方向的关系，搂草机可分为横向和侧向两大类。产品属性有牵引式、悬挂式等类型，其工作部件是一排横向并列的圆孤形或螺旋形弹齿。作业时，搂草机弹齿尖端触地，将割草机割下的草铺搂成横向草条(即草条同机器的行进方向垂直)。因草条较紧密，不利于干燥，且夹杂多，不整齐，不利于后续作业。作业速度也较低，一般为4～5公里/小时。

这种机型搂集的搂集草条的大小可由人工控制，通常用于产量不高的天然草场。其他说明旋转式搂草机按旋转部件的类型有搂耙式和弹齿式两种。旋转搂耙式搂草机的每个旋转部件上装有6～8个搂耙。作业时，由拖拉机牵引前进，搂耙由动力输出轴驱动，由安装在中间的固定凸轮控制,在绕中心轴旋转的同时自身也转动,从而完成搂草、放草等动作。旋转弹齿式搂草机是在一个旋转部件的周围装上若干弹齿，弹齿靠旋转离心力张开，进行搂草作业。若改变弹齿的安装角度，即可进行摊草作业。旋转式搂草机搂集的草条松散透风，牧草损失小，污染轻，作业速度可达12～18公里/小时，便于同捡拾机具配套。

（一）搂草机技术要求
　　搂草机是将割草机割下的牧草搂集成草条，以便于集堆、捡拾压捆或集垛；
　　搂草的技术要求如下：
　　1)楼集干净，牧草损失率小于3％一5％。
　　2)搂集的牧草清洁，不带陈草和泥土。
　　3)草条要连续，松散，每米重量应均匀一致，外形整齐，牧草移动距离要小。
　　搂草机分类

　　（二）横向楼草机
　　·横向搂草机搂集的草条与机器前进方向相垂直；
　　·形成的草条不太整齐和均匀，陈草多;
　　·牧草损失大，且不易与捡拾作业配套,结构简单；
　　·工作幅可以很大，
　　·适于天然草原作业。

（三）侧向搂草机
　　·侧向搂草机搂集成的草条与机器前进方向平行
　　·草条外形整齐、松散、均匀；
　　·牧草移动距离小、污染少；
　　·能进行翻草作业，可对牧草进行摊晒，以加速其干燥；
　　·适于高产天然草原和种植草场作业。
　　1.指盘式侧向楼草机

·对牧草的移动距离短，牧草移动速度低，可以高速作业；
　　·缕集草条松散，通风好；
　　·每个指盘都能绕自己的轴回转，故适应地形性能好，结构简单，使用可靠，搂净率高，漏搂草率小于1％ ；
　　·作业时是将三趟牧草搂集成一条，中间一趟草未翻动，故草条干燥不均匀，风速大于5m／s时不得作业。
　　·适用楼集天然草场和种植牧草。

·主要用于整地质量较好的人工草场和较平坦的高产天然草场；
　　·该机的弹齿不接触地面，形成的草条质量好、蓬松、均匀，便于与后续机具作业配套
　　·但其结构较复杂，价格高。
　　水平旋转式楼草机
　　水平旋转搂草机，适宜在高产的天然草场和种植牧草地作业。并能摊晒牧草，故障少，集条整齐、草条蓬松，损失少，污染轻，便于同捡拾机器作业配套。
　　（四）水平旋转式楼草机
