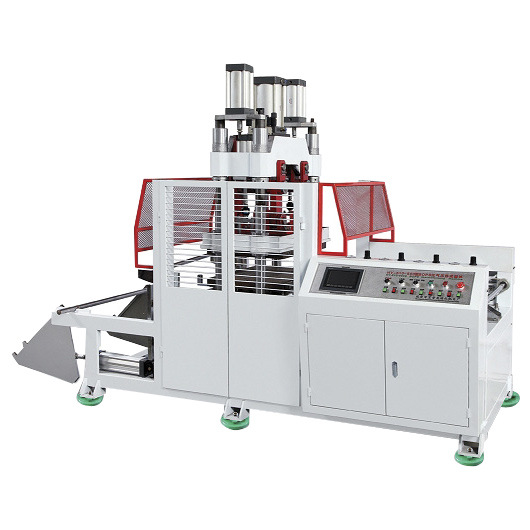

HY-540/760B半自动正气压热成型机
工艺流程：卷材→成型→冲切堆叠→产品
概述：
本生产线是集机、电、气一体化设计，采用PLC微电脑控制。伺服系统送片，人机界面操作，可搭配在线自动冲裁机生产，集自动送片、加热、成型、冲切、计数、堆叠于一体。具有手动、半自动、全自动三中运行功能，适用于BOPS、HIPS、PS、PVC、PET等塑料片材成型，生产各种盒、碟、托盘、碗、盖等平边、翻边包装制品。如食品盒、快餐盒、高点托盘、超市托盘、医药针剂托盘、口服液托盘等。
主要参数:
最大成型面积 | 540×760 mm |
最大成型深度 | 100 mm |
片材厚度 | 0.10-1.2 mm |
空气压力 | 0.7Mpa |
耗水量 | 6升/分 （L/min） |
耗气量 | 2000升/分 （L/min） |
速度 | 720-1200次/小时（cycles/hr） |
电源 | AC 380V±15V 50/60HZ |
卷材最大直径 | 710mm |
模具加热器功率 | 7.2kw |
加热板功率 | 18 kw |
尺寸 (L×W×H) | 3300×1450×2200mm |
重量 | 3000kg |
配置单
名称 | 品牌 | 产地 | 数量 |
PLC | 松下电工 | 日本 | 1 |
介面 | HITECH | 台湾 | 1 |
温度模块 | 松下 | 日本 | 4 |
主加热板 | 合金钢 | 瑞士 | 1 |
扩充模块 | 松下 | 日本 | 1 |
继电器 | OMORN | 日本 | 1 |
主电磁阀 | SMC | 日本 | 1 |
电磁阀 | AK | 韩国 | 8 |
气控减压阀 | SMC | 日本 | 2 |
气控阀 | SMC | 日本 | 1 |
过滤消声器 | FESTO | 德国 | 1 |
消声器 | FESTO | 德国 | 1 |
导向杆 | 镀外铬 | 自产 | 4 |
接近开关 | 瑞科 | 台湾 | 5 |
气缸 | 恒一 | 中国 | |
辅助设备
编号 | 名称 | 图片 | 参数 |
1 | LG-3/8螺杆式空压机 |  | 排气量:3m3/分 |
工作压力:0.8Mpa |
电机功率:18.5kw |
尺寸:1.42*0.85*1.1m |
重量:600kg |
用途:为空压机提供气源 |
2 | SFL-03F风冷式冷水机 |
| 额定制冷量50HZ |
28541 Btu/h | 8.36 KW | 7188 Kcal/h | 2.4 USRT |
压缩机功率: 2.5kw |
水泵:0.5HP` |
重量:150kg |
尺寸:1.1*0.6*1.25m |
用途:冷却循环水,降低模具温度. |
3 | 储气罐 |  | 容量: 1 m3 |
尺寸:1.05*1.05*2.4m |
用途:储存气体. |
4 | 1.5T叉车 |  | 额定载重量:1.5T |
最大高度:1.6m |
尺寸:1.38*0.8*2.0m |
重量: 350kg |
用途:在安装模具时,因为模具比较重,需要叉车辅助。 |
