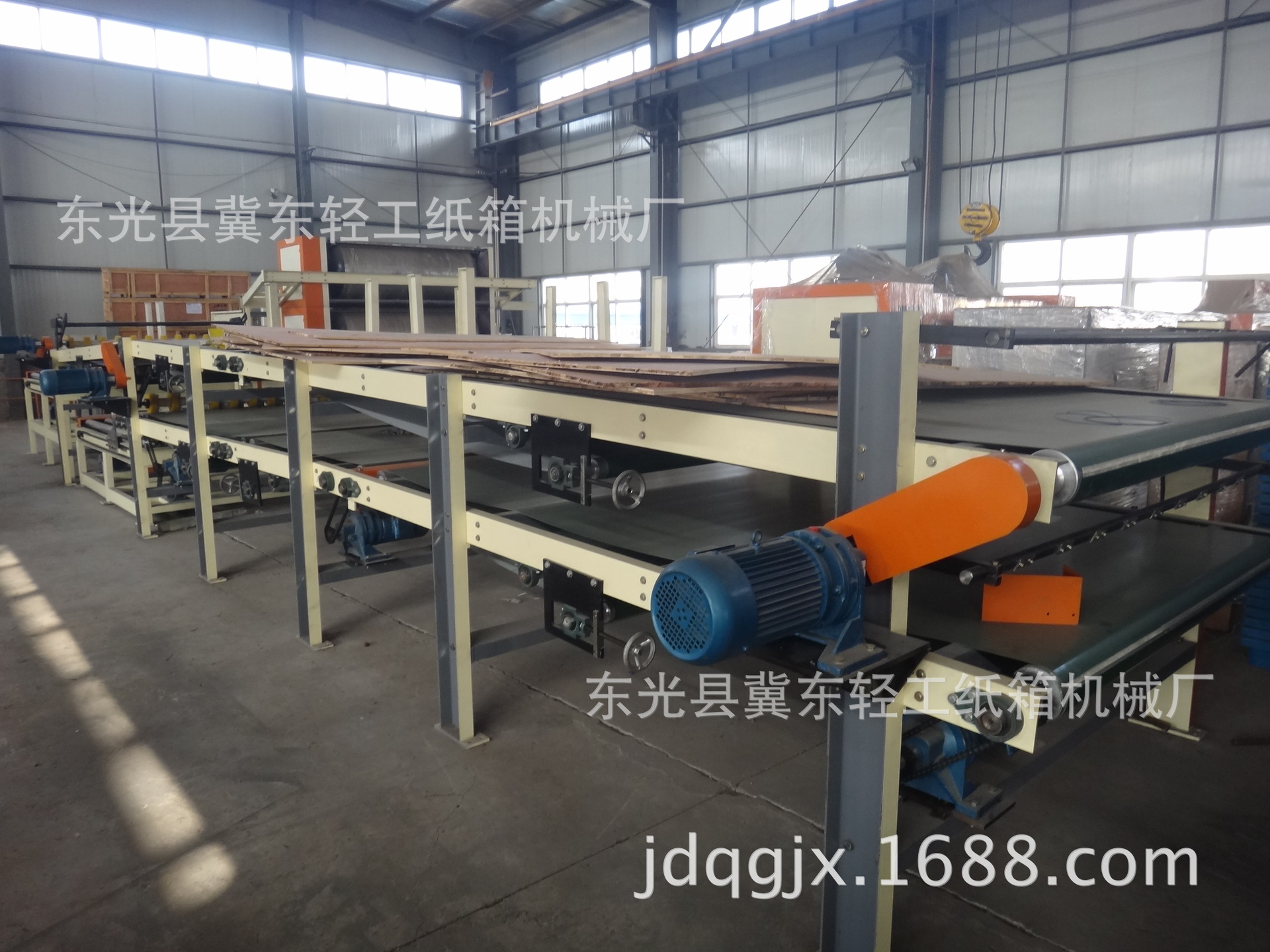

LUM-DM双层直角输出配置说明
一.技术参数：
1.工作速度：150－200m/min。
2.工作幅宽：1400—2200mm。
3.纸板最大堆积长度：3050mm。
4.纸板最大堆积高度：350mm。
5.气源：0.4—0.9Mpa。
6.操作方向：左手机或右手机（需根据客户厂房确定）。
二.用途
直角堆码机作为瓦楞生产线干部重要设备，完成了纸板的输送、堆叠和横向排出工作，其性能突出、经济实用。该堆码为双层直角输出，上层和下层均由三节输送平台及横向输出组成。该堆码主要是由输送轴和输送带组成，完成纸板的最后一道工序。设有张紧装置，用以张紧输送带。
三．结构特点
1.控制单元均采用高品质人机界面与高性能PLC组成上下位计算机控制系统，可联线生产管理系统。
2.动力均采用行星摆线齿轮减速电机，变频控制输送皮带的速度能自动跟踪生产速度而变化，实现了节能高效的工作要求。
3.每段皮带配有独立的动力驱动，易于完成不同速度、不同裁切长度下的纸板的排出、堆叠和精准计数和排出。
4.横向排纸辊采用链条传动，运转平稳、易于维护。
5.堆纸平台分段控制，后挡板位置可电动或自动调整，以适合不同长度规格纸板，从而保证了堆纸整齐，排纸有序。
6.光电控制，安全可靠，堆积整齐。可实现自动堆积，随着纸板堆落接纸架自动慢慢下降。堆积高度可达350mm。
7.电气系统智能化设计。设有气动抬板，气动接纸起落架和电动接纸挡板，接纸起落架会随着纸板的堆叠逐步下降，当堆积到一定高度时，起落架落到原点，气动抬板会自动抬起，同时电动接纸挡板会后退一段距离，这时纸板快速平稳横出。一定时间（可设定）后，接纸起落架会再次升到最高处，同时气动抬板和电动接纸挡板回归初始状态，开始重新堆叠。
8.可根据需要选择手动或自动式操作。
★动力电机参数：
① 行星摆线电机： 2.5KW 380V 50HZ 8台
② 行星摆线电机： 0.75KW 380V 50HZ 8台
