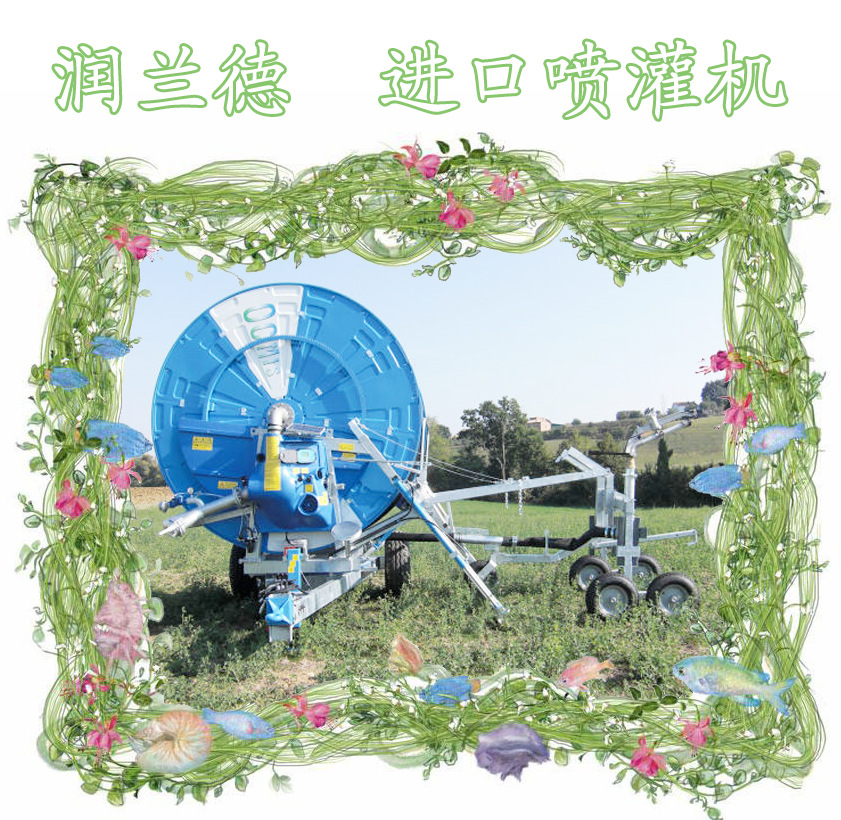

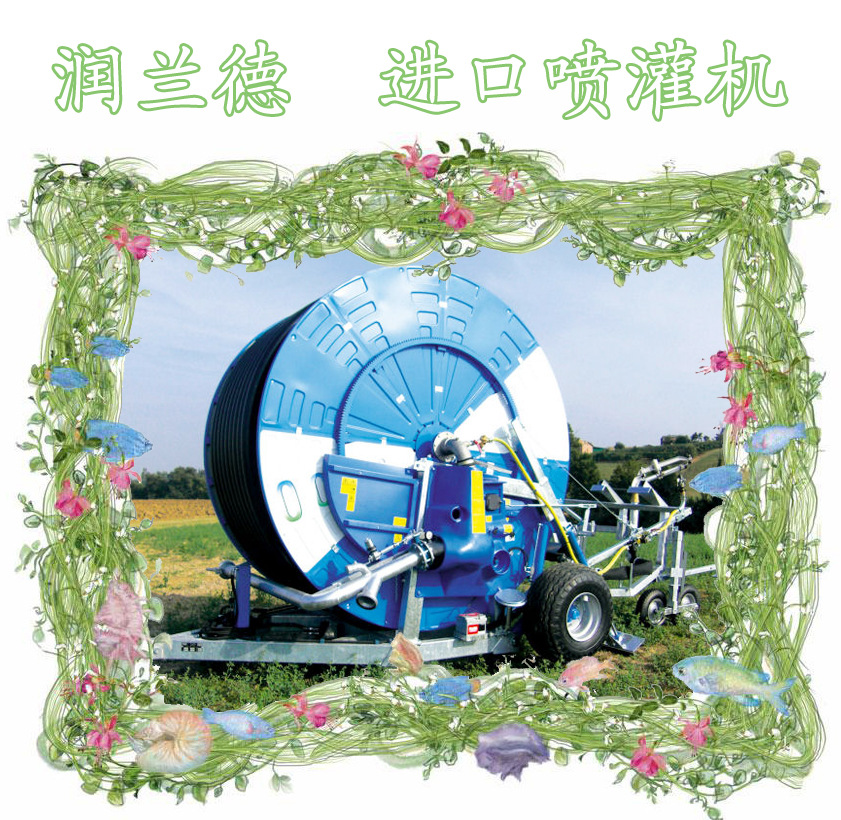

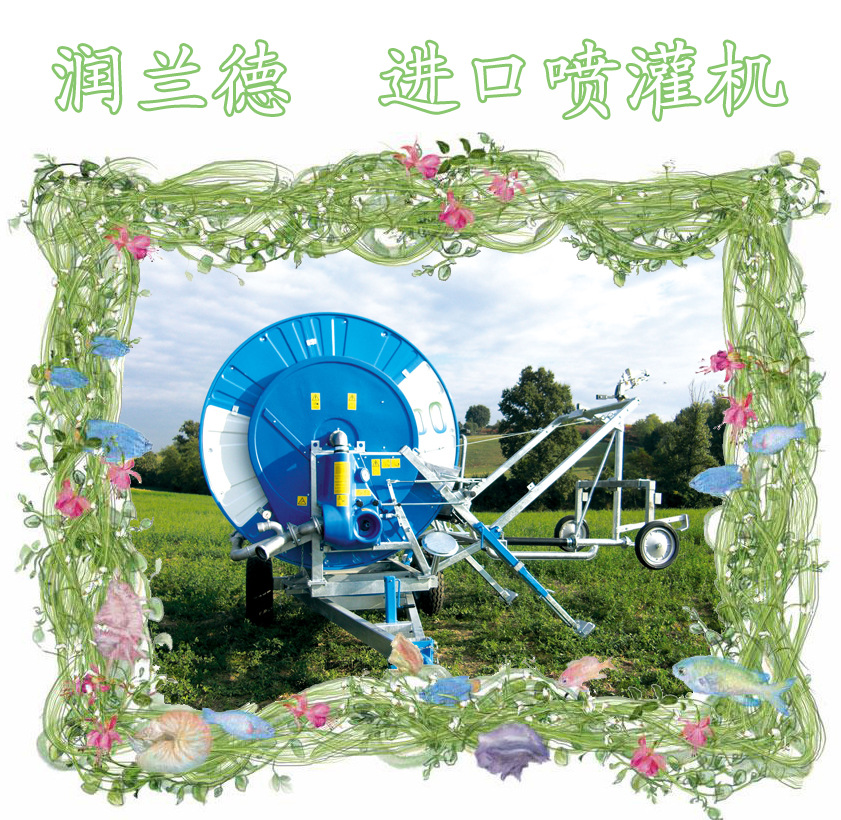

进口卷盘式喷灌机：
喷灌机介绍：
一、水涡轮
水涡轮是整台机器的心脏部件，装配在卷盘的助流位置，是机组正常工作的动力驱动系统，同时能够进行流量调节，保证PE管回收速度均匀。轴流式水涡轮主要由弯头、涡壳、涡轮等部件组成。该弯头及涡壳采用压力铸铝制造，保证了流道的光滑和外形美观，其性能优良，适用范围广，驱动轴是由不锈钢制造，驱动轴轴承以机械式油封封住，不需要保养不需要润滑，流量可达13-68m3/h，转速可达200-800r/min，满足JP65、75、90、100型卷盘式喷灌机配套要求。（水涡轮具有自动调速功能，保证喷头车行走速度偏差小于20%。）
二、多功能变速箱装置
多功能变速箱装置是整台机组的控制系统，该系统可实现传动系统的离合、刹车、变速、快速回收、安全回收。多功能变速箱本身可实现二级变速，另外通过改变皮带轮也可实现二级变速，所以传动装置可实现四级变速。该系统结构紧凑，操作方法简单、可靠、灵活、操作手柄可以实现变速、离合、刹车。同时通过连杆系统可自动控制手柄，当喷头车回收到终点时，通过连杆控制手柄实现传动系统自动停止工作并刹车。
三、导向装置
导向装置其关键是导向杆，本导向杆采用自动正反向“8”字螺杆导向系统，螺纹形式采用矩形螺纹，正反向螺纹结合处采用圆滑过度。它能有效的保证换向的可靠性，可保证PE管安全、有序的排列在卷盘上，并且导向行走均匀、无卡滞的现象。
四、转盘
采用汽车专用转盘，在不移动机具的情况下，拔开转盘定位销，转动卷盘，在270度范围内可自由选择喷洒方向。在确定喷洒方向后，将定位销插入定位孔，固定转盘。
五、PE输水管
卷盘式喷灌机使用的PE管是特制的聚乙烯材料，它的质量好坏直接影响喷灌机的使用寿命。机组使用的PE输水管各项技术指标均达到国际先进水平，经测试，其爆破压力大于2.0mpa，抗拉强度大于16.5mpa，断裂伸长率大于400%，磨耗小于20mg。又经全国不同气候条件的耐久性实验，其使用寿命预计可达15年，完全能够满足卷盘式喷灌机的使用要求。
六、自动调速装置
该装置通过一整套的连杆机构，调整水涡轮隔舌的开启度，实现水涡轮的无级变速，保证PE管缠绕在卷盘上各层之间保持恒速，从而保证喷头车回收时保持匀速，实现机具的均匀喷洒。
七、喷头车
离地面高度可达1.5米，也可根据高杆作物的实际高度定制，不会破坏成长中的农作物，轮距可在1.3-2.5米范围任意调节。
八、联合对称轮式喷头车
大型轮辋可以最大程度的保护农作物，即便在密集的草本作物种植田块中作业，轮距可以根据现有的农作物行距进行非限定性的调节。充足的高度调整范围以及稳定的性能，都是这类喷头车的优势。当供水压力很低时，可以使用两个喷头来调整灌溉质量。
九、联合对称滑撬式喷头车
无论在斜坡或在松软地土壤上工作，滑撬在整个的动作中提高的移动稳定性。
十、对称和非对称轮式喷头车
对称和非对称轮车的变换，是为了防止PE管在放、收过程中对农作物的损害。可装配在所有拖拉机型上的一种通用型的拉杆，适用于不对称喷头车的拉拖。
