一、 前言
尊敬的用户：感谢您选择了麦吉斯物流机械产品！在使用本产品前，我们敬请您认真阅读本说明书：
1. 说明书
（1） 说明书属于半电动托盘搬运车的一部份，售出时作为整车的附件之一；
（2） 说明书中包含的所有信息是基于出版时使用的数据，本公司保留在任何时间不通知您而改进产品且不为此负责的权利，因此我们建议您留意说明书资料的最新变化；
（3） 未经本公司的书面授权允许，不得复制本说明书中的任何部分。
2. 应用

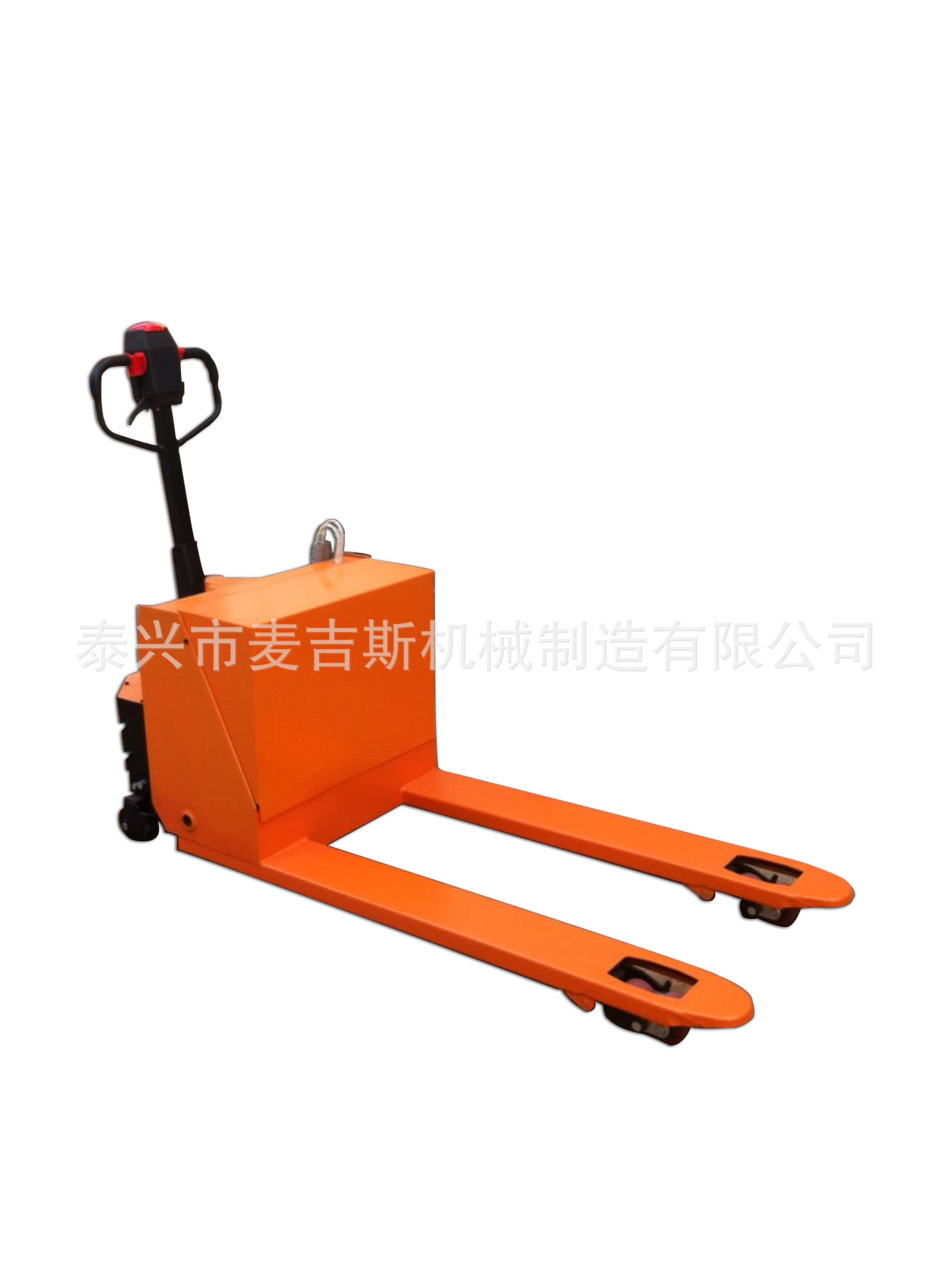

CBD系列半电动托盘搬运车是集行走、升降智能控制一体化，并实现功能半电动、操作轻便、环保高效的新型搬运机械。广泛应用于地面货物、托盘的移动及短距离运输。在工厂、仓库、物流中心等众多场所，使用半电动托盘搬运车进行单元化的托盘搬运，既安全又高效；尤其在一些狭窄通道、楼面、电梯、流水线等工作场所，更能充分体现出其卓越的灵活、宁静和环保性能。
二、总体概述
1.行走操作
麦吉斯半电动托盘搬运车的行走操作方法如下：
（1）开关钥匙插入电源开关锁（图2-1）右旋打开电源；
（2）握住主手柄（图2-2）按下；
（3）拨动前进后退开关（图2-3）向前拨前进，向后拨后退，根据所需要的速度渐渐加大拨动范围，调整速度；
（4）开前进、后退开关，车即慢慢停下，如需急刹，按下刹车制按键（图2-5）。
2.升降操作
升降手柄（图2-4）有上、中、下三个档位，正常行走或停机时处于中档，需要上升时将升降手柄按到下档，握住主手柄将操纵手柄往下压，多次重复，货叉即上升，到达上升位置时，将升降手柄复位到中档，需要下降时，用手推住主手柄同时将升降手柄升降拨到上档并握紧，货叉会自行下降。
3．标牌
为使您能更高效安全地使用，麦吉斯半电动托盘搬运车设置有以下简洁明了的标牌提示：
（1）铭牌
（2）蓄电池标牌
（3）指示控制功能的标牌
（4）警告禁止使用的标牌
请注意在任何情况下都不要移动或弄模糊标牌！

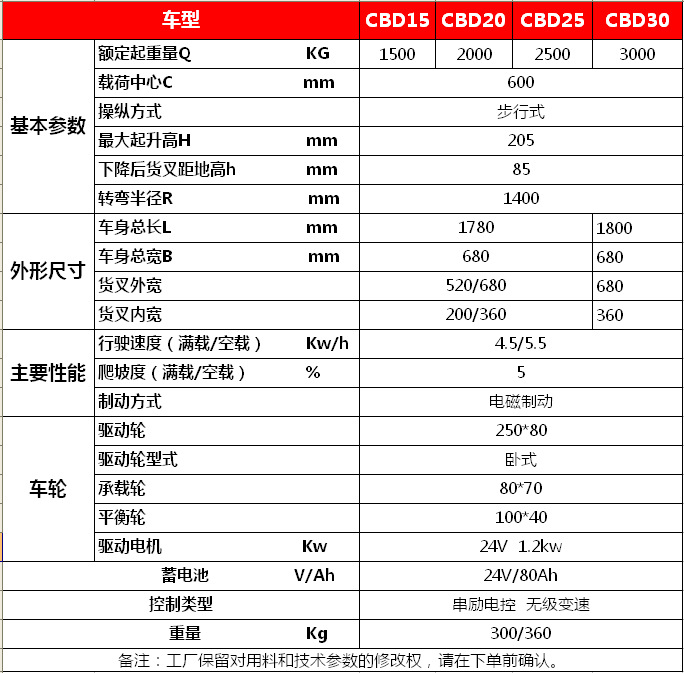

三、技术参数
四、安全操作
1.操作
（1）敬请用户在使用半电动托盘搬运车时严格按说明书的使用要求进行操作和维护，避免造成人员意外伤害及车辆、货物的意外损坏。
（2）绝对禁止超载、路况不宜情况下高速以及货物的不平衡运输，车辆的最大载荷见车辆上的铭牌标贴。
（3）本车辆不适合长期在室外使用。
（4）未经制造商同意，由于对车辆自行改装而引起的一切意外，均与制造商无关。
（5）操作者必须经过培训并能达到所需要的熟练程度，否则易引起人员意外伤害或车辆意外损坏，最好由专人操作以便掌握车辆的性能及蓄电池放电量、润滑、磨损等状况。
（6）操作时双手握住操纵手柄，用手指慢慢向前转动前进/倒退旋钮，车辆会徐徐向前起步，继续旋转，行驶速度加快；向后转动前进/倒退旋钮，则车辆向后行走。注意行驶速度应根据需要调节，不能猛烈转动前进/倒退旋钮，以免发生意外。车辆的转向由左右转动手柄来控制。当搬运货物时，将货叉驶进托盘的空档处，注意货物重心的位置，货物达到所需高度后，再进行前进或倒退，到达目的地后，按住升降按钮，放下托盘，然后向后退出
货叉。操作手柄端部的红色大按钮为制动按钮。
（7）车辆不工作时需要切断电源，请拔下电源钥匙。
2.禁止事项
（1）禁止酒后操作；
（2）绝对禁止超载，禁止货物堆叠不均匀；
（3）禁止骑跨操作；
（4）禁止停放在坡道或台阶上。
3.安全规程
驾驶员应与可能导致手和脚被压的危险区域保持合理的距离（例如货叉、前滚轮、驱动轮和平衡轮以及其他运动部件），使用时请执行以下的使用规程：
（1）必须熟悉车辆的使用规程并且穿戴合适的工作装。
（2）驾驶员有责任不允许未受专业培训的人开车或者站到货叉和踏板上去。车辆运动过程中，操作者在颠簸处、狭窄通道处、通过门处或者不平整路面上应该减慢速度。工作过程中，驾驶员应警告非专业人员远离作业区。
（3）驾驶员应避免紧急停车和快速转弯。
（4）驾驶时，驾驶员应确保视野良好，转弯时没有障碍。
（5）车辆装卸时，驾驶员必须确保用装货叉从前方插入货盘（首先确保货盘有充足的空间供插入）。
（6）不允许拆卸和改装安全装置。不允许车辆在高风险如易燃、易爆的地放使用。
（7）任何情况下都绝对禁止超载。驾驶员必须保证货物堆放整齐，超出货叉部分不超过50mm。
（8）开始作业以前，驾驶员必须检查：刹车装置的性能；装载货叉位置正确；滚轮没有损坏；蓄电池充电状况，且接触良好；安全装置工作良好。
（9）蓄电池指示只剩20%电量时，车辆必须停止使用，进行充电。
（10）车辆只能在不被雨雪淋到的地方使用和停放，不能在非常潮湿的地方使用。车辆使用的环境温度是0℃到40℃。
（11）在大坡度斜面上行驶时驾驶员应确保载荷在货叉上方并且低速行驶。
对于疏忽大意、不具备相应能力或者不具备技术能力而改装引起的故障和意外，制造商不承担任何责任。
五、蓄电池
1.使用指导、安全措施和维护措施
检查、充电和更换蓄电池请安排由接受过专业培训的人员进行。
充电时车辆和充电器周围严禁吸烟、不允许有易燃易爆物品存在，周围空气必须保持良好通风。
蓄电池系统必须保持清洁干燥，充电时如有漏出来的酸液必须擦洗干净，在接头处可以涂少许凡士林或硅胶然后将其紧固。电池的重量和形状会影响搬运车的稳定性，因此，安装非标准蓄电池时建议您联系制造商取得相应的授权。
2.蓄电池检查
仔细阅读蓄电池制造商使用和维护说明书。检查确保蓄电池没有被腐蚀，电极上有凡士林或硅胶，确保酸液高过底面15mm，具体加液详细内容和步骤请查阅蓄电池使用说明书和蓄电池使用注意事项标贴。
3.蓄电池充电
充电前，须切断蓄电池和控制部分的电源，检查接头的接触性能，然后把车辆配置的充电器（外置）的输出插头插入车辆的充电插座（图2-8）充电器的输入插头插入交流电源插座（见图4）。通常充电需要持续8到10小时。建议每个工作日后充电，充电器已设计成在完全充电后保持充电一段时间，蓄电池充电完成后，充电器会自动切断电流并点亮“停止”发光二极管。过冲没有任何风险，因此没有必要在完全充满后马上拿掉充电器。
注意：1、充电过程中严禁使用车辆。
2、结束充电后，要先拔出交流电源插头，蓄电池充电请使用配套的专用充电器。
4.更换蓄电池
（1）切断电源
（2）断开蓄电池的连接线
（3）取出旧蓄电池
（4）按照上面相反的顺序安装新蓄电池，正确连上线（必须更换相同型号的电池）
六、维护保养
车辆每年至少全面检查一次；
车辆的维护保养必须由经过培训的专业人员进行；
每次维护后，必须检查车辆的性能和安全设施；
阶段性检查车辆在以减少车辆意外损坏和人身意外伤害的风险；
注意：在进行任何维护工作之前请断开主电源开关。
1.日常检查
每次使用之前请检查设备的完好性，发现问题应及时处理，但不要自己尝试修理，应由专业培训的技师或销售专业维修人员进行处理。检查内容：
（1）检查蓄电池容量；
（2）检查蓄电池输出接插件是否插接可靠；
（3）检查车体是否有裂缝、变形、扭曲、腐蚀等明显缺陷；
（4）检查前进后退、刹车、升降是否正常；
（5）检查各坚固件是否松动。x
2.保养
保养内容和时间详见下表：
部件 | 检查内容 | 检查周期 |
3个月 | 6个月 | 12个月 |
底盘和货叉 | 检查螺栓和螺母松紧 | ● | | |
检查受力点 | ● | | |
制动 | 检查制动性能 | ● | | |
检查磨损 | ● | | |
检查制动力 | | ● | |
检查间隙 | | ● | |
车轮 | 检查磨损 | ● | | |
检查齿轮间隙 | | ● | |
检查轴承 | ● | | |
操纵手柄 | 检查是否偏离 | ● | | |
检查是否复位到垂直位置 | | ● | |
电机 | 检查碳刷磨损 | ● | | |
检查接触器 | | ● | |
蓄电池 | 检查电解液位置 | ● | | |
检查电压 | ● | | |
检查极柱连接松紧 | ● | | |
检查容量 | | ● | |
检查接线柱是否有凡士林 | | ● | |
总体检查 | 检查电器连接是否牢靠 | | | ● |
检查货叉上升和下降速度 | | | ● |
检查各部件的安全性 | ● | | |
做额定载荷的升降试验 | ● | | |
3.如果在使用本产品时发生故障或损坏，除按以上要求进行一般检查以外，请致电您购买本产品的经销商，麦吉斯产品的任何一家经销商都具有为您提供24小时全方位服务的责任和义务。同时也可以至电到本公司售后服务部，我们随时恭候您的垂询。
