H型滑触线简介
产品用途 1、适用于各种行业的电动桥式起重机大、小车滑动输电。
2、各种运输机械、装卸桥移动供电。
3、供大型电梯、升降机等高速移动受电设施使用。
HXPnR-H系列排式单极安全滑线导轨，其导电主体为断面呈“H”型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大地被减小。铝材的电阻率远远低于钢材，且比重又小，将铝材轧制成“H”型，是在保证一定的导电截面积的基础上以能提高其整体刚性和强度，但是铝材的表面硬度低且不耐磨的特殊物质，大大延长使用寿命
HXPnR-H, HXPnR-HB系列单极组合式滑触线 |
型号 规格 | 滑触线截面尺寸（mm） | 载流量（A） | 适合外置式集电器 |
A | B | C |
HXPnR-H-150/200 | 24.5 | 20.0 | 10.0 | 200 | HDJ-200 |
HXPnR-H-300/400 | 33.5 | 27.5 | 14.0 | 400 | HDJ-400 HDJ-200 |
HXPnR-H-400/600 | 33.5 | 27.5 | 14.0 | 600 | HDJ-600 HDJ-400 |
HXPnR-H-600/800 | 33.5 | 27.5 | 14.0 | 800 | HDJ-800 HDJ-400 |
HXPnR-H-900/1000 | 33.5 | 27.5 | 14.0 | 1000 | HDJ-1000 HDJ-600 |
HXPnR-H-1250 | 33.5 | 27.5 | 14.0 | 1250 | HDJ-1250 HDJ-800 |
HXPnR-H-1500/2000 | 56 | 47 | 15.0 | 2000 | HDJ-1000 HDJ-1250 |
HXPnR-H-2000/2500 | 56 | 47 | 15.0 | 2500 | HDJ-1250HDJ-1500 |
注意：1.滑触线标准长度：6m 2. HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同，几何形状和集电方式不同。 3. HXPnR-H型有铝合金和铜体两种材料的滑线。 |
铝接头与接头护套的安装

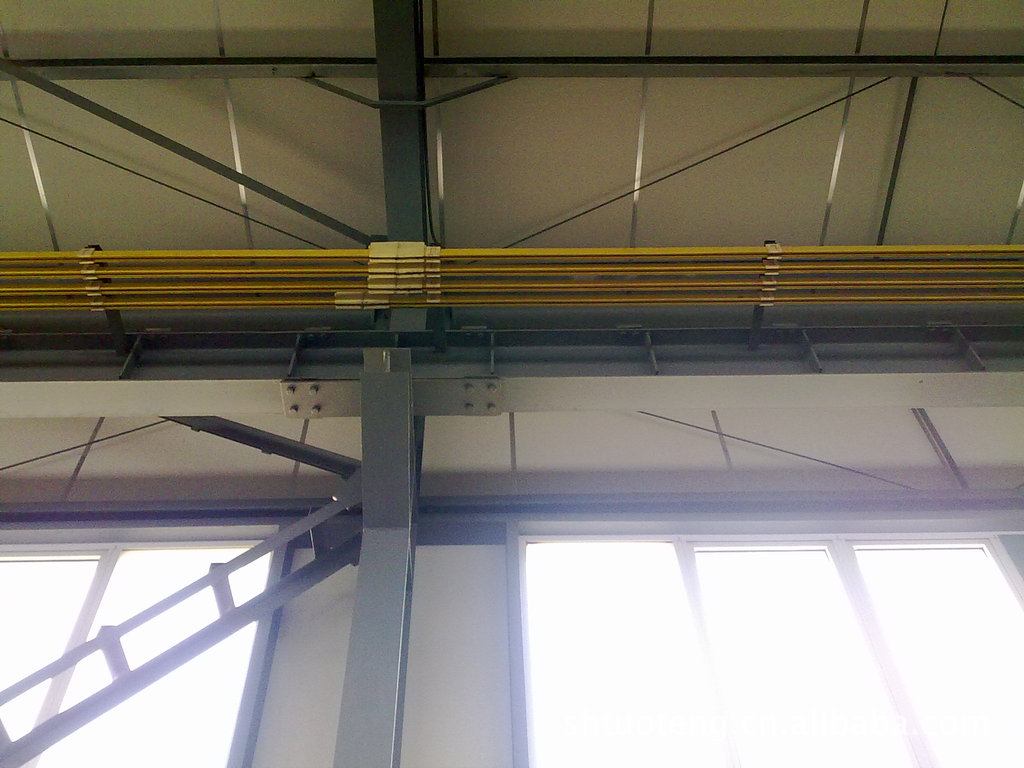

安装支架的安装示意效果图

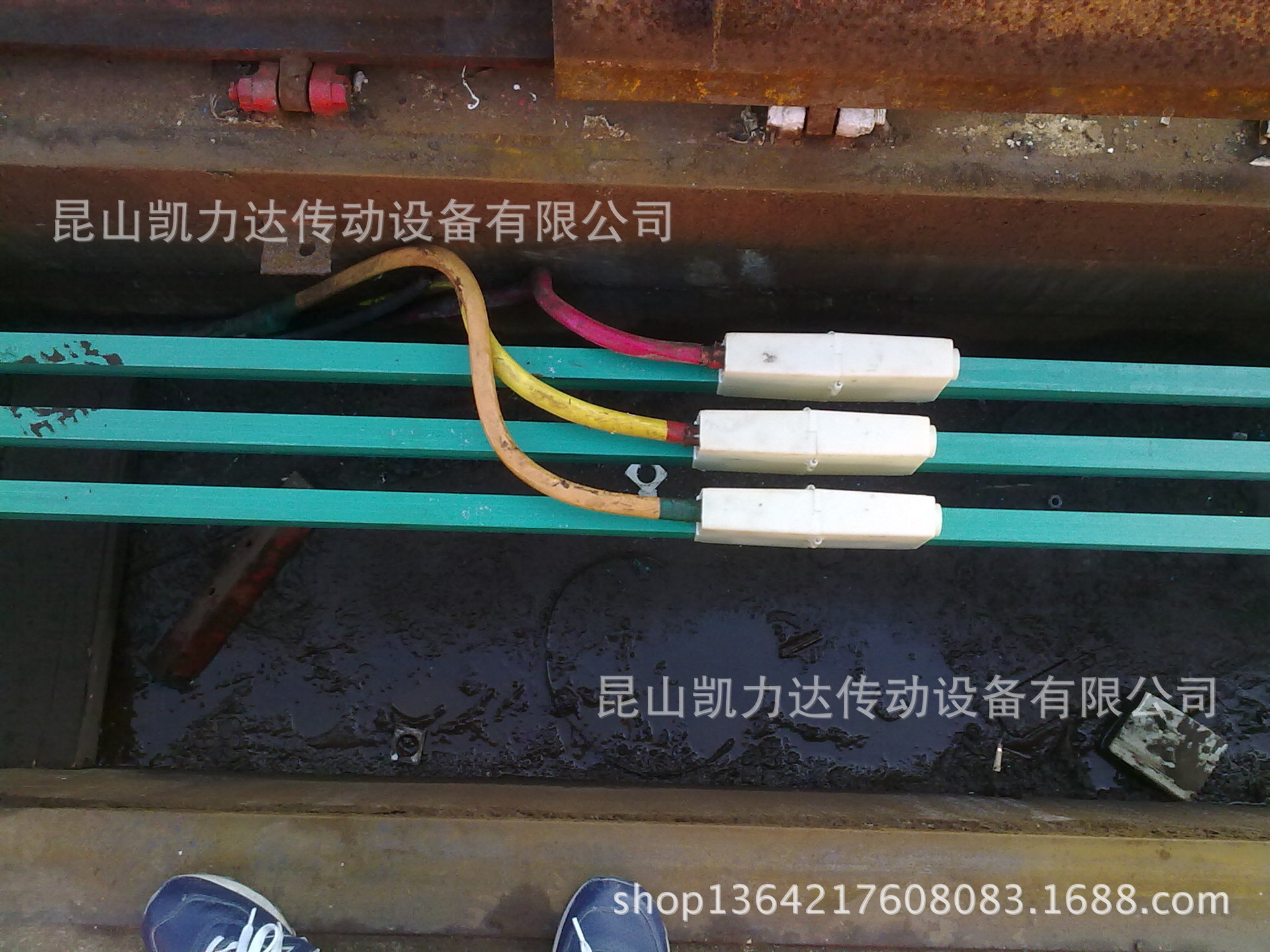

接电装置的设置

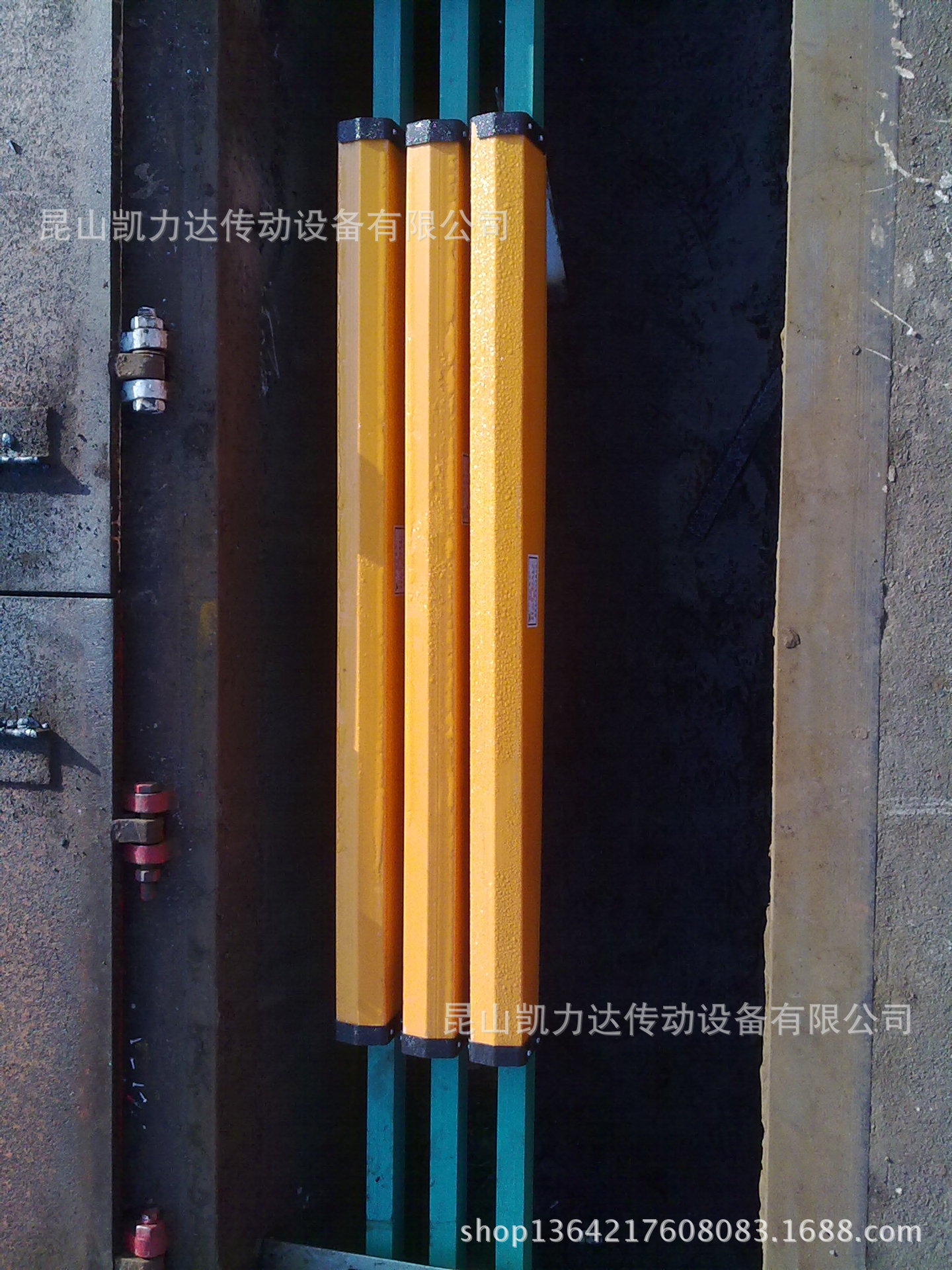

膨胀段的设置图
集电器的安装设置
具体规格型号以及制作外型尺寸，生产周期 欢迎来电商讨
