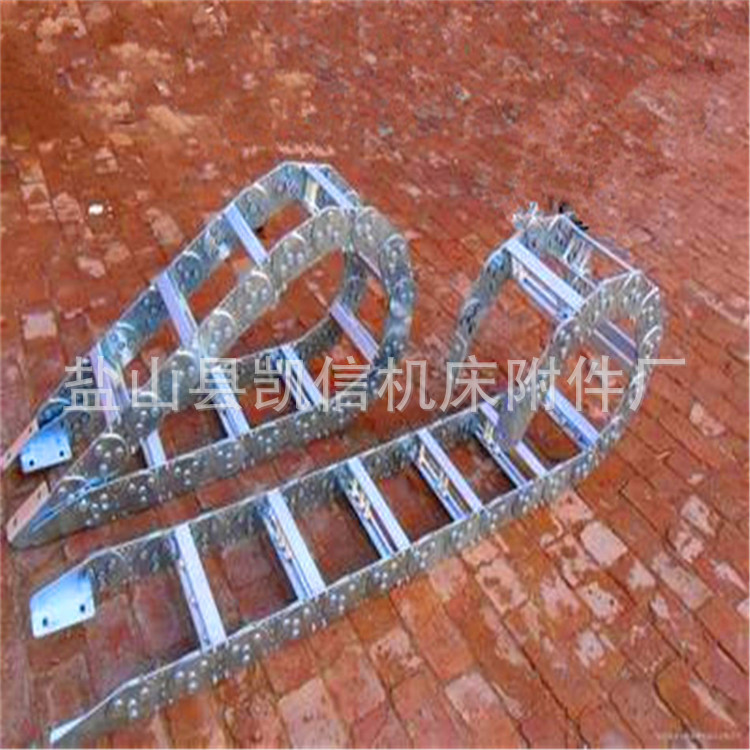

钢铝拖链
用途和特点
（1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
（2）钢制拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。
（3）钢制拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。

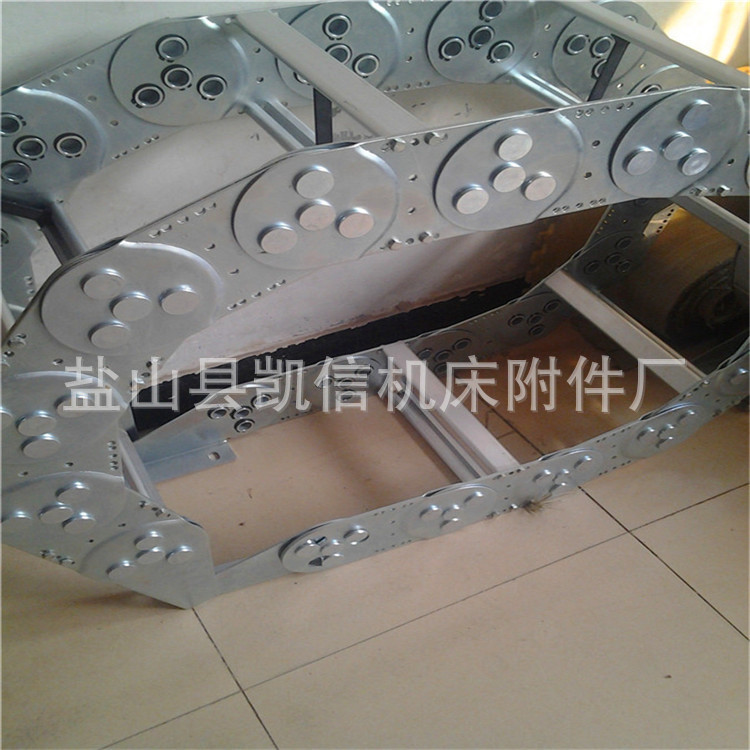

钢制拖链的结构

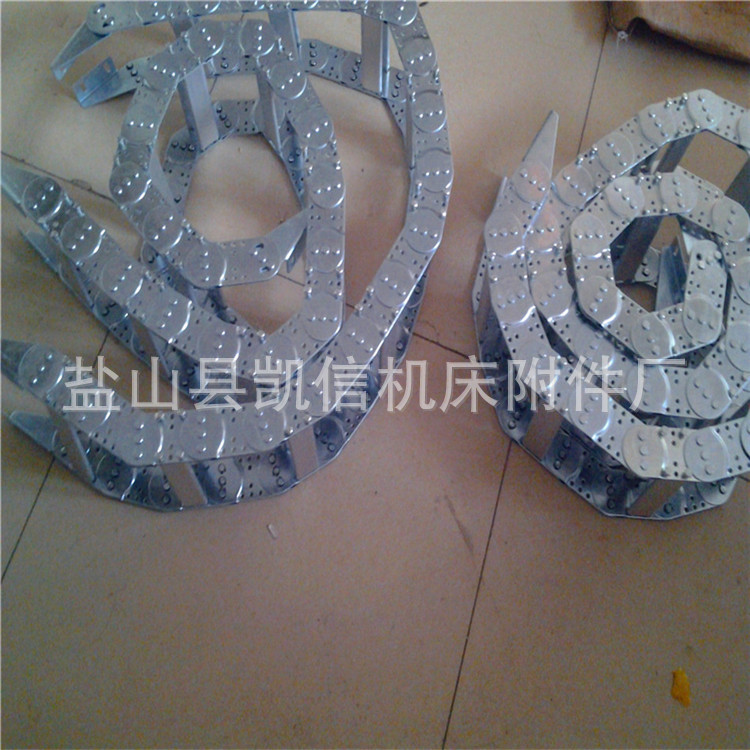

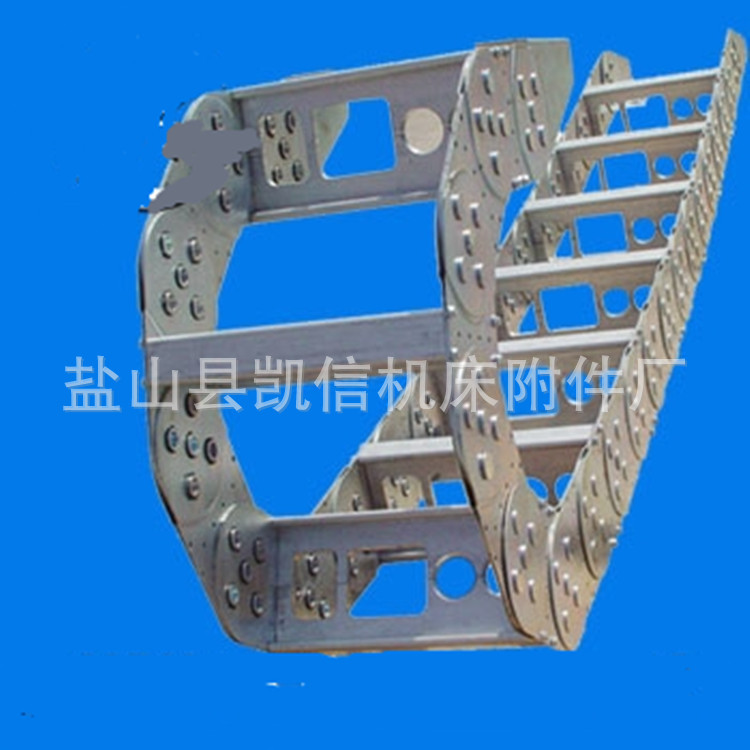

（1）钢制拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
（2）相同系列的钢制拖链的内高、外高、节距相同，钢制拖链内宽、弯曲半径R可有不同的选择。

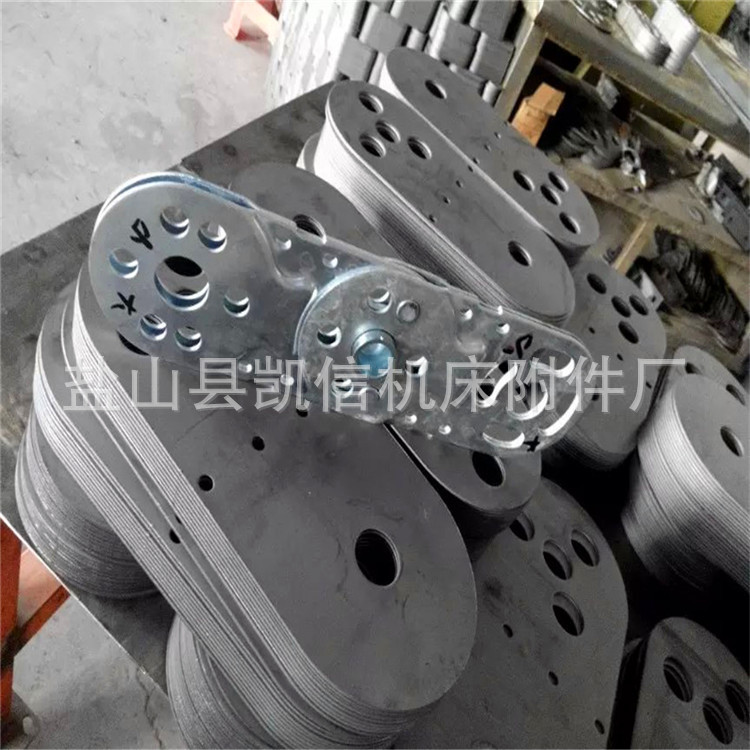

（3）单元链节由左右链板和上下盖板组成，钢制拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入钢制拖链。

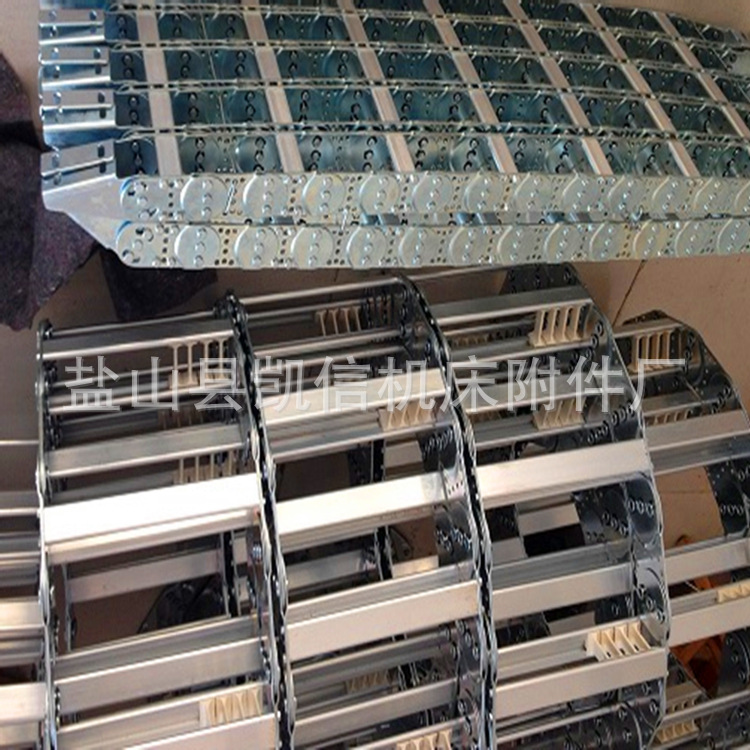

（4）另可提供分隔片，将链内空间按需要分隔开
钢制拖链的选用原则
内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。
弯曲半径：选择内置电缆、油管、气管、水管等中最大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
钢制拖链规格

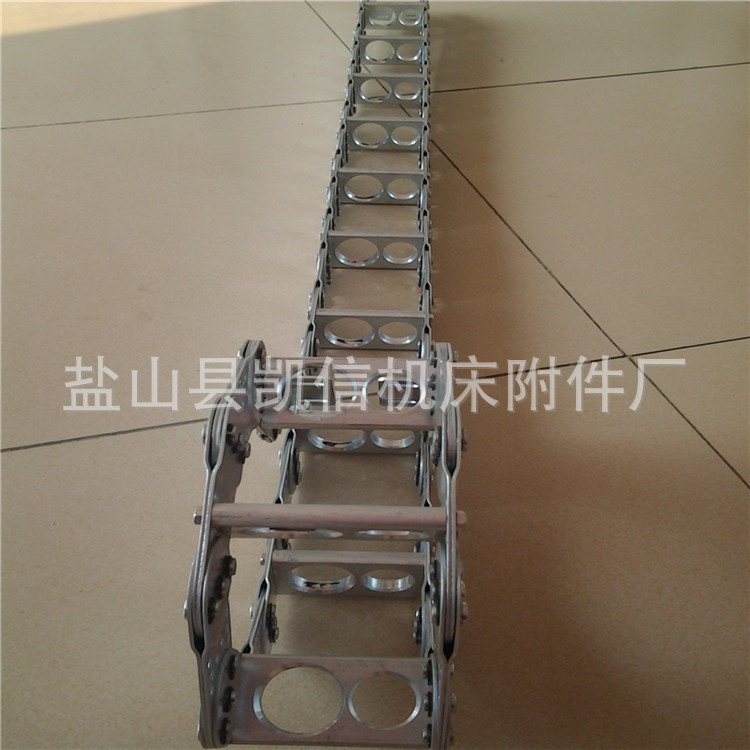

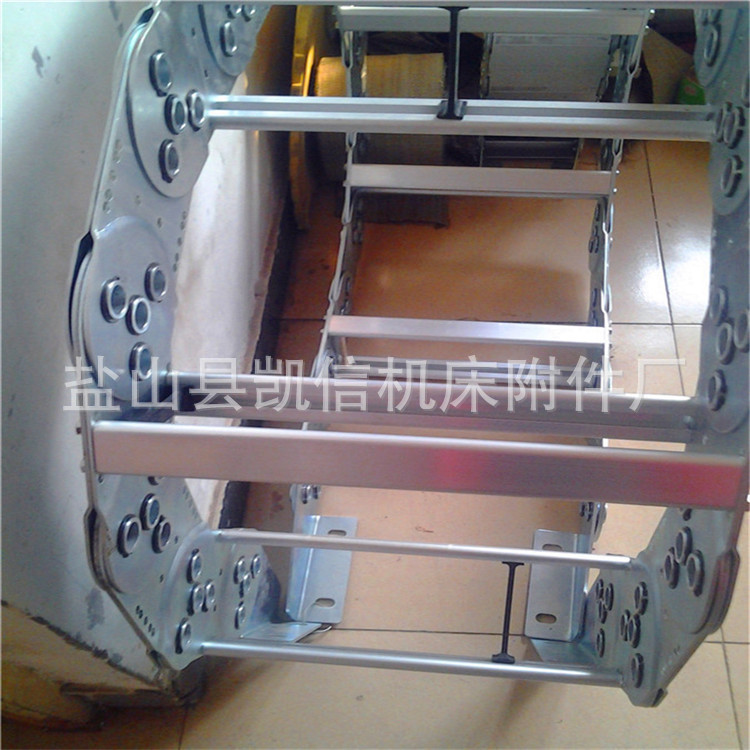

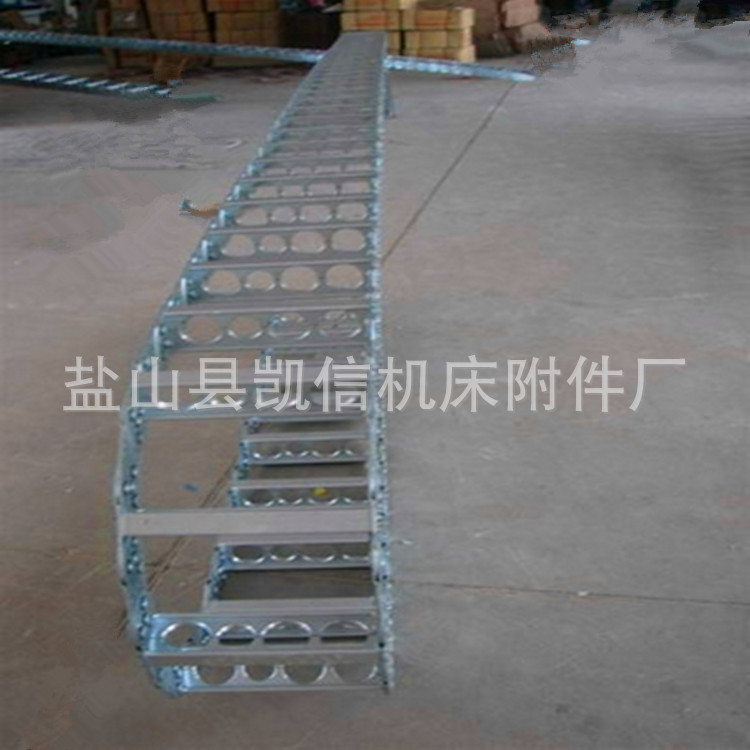

有45、65、95、125、180、225、250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。有三种支撑板的形式。（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式.
