RB-260-9电加热钟罩炉
一、主要工艺技术参数
1、罩台比： 1：1
2、额定温度： 950℃
3、长期使用温度： 880℃
4、内胆尺寸： 2800×1000×1500mm（长×宽×高）
5、料筐尺寸： 2600×800×1200mm（用户自备）
5、空炉升温至工艺温度（880℃）： ≤4h
6、装 炉 量： ≤10t
7、炉台承载量： ≤15t（不含设备自重）
8、加热罩自重： ≤8.5T
9、行车提升高度： ≤6米（行车用户自备）
10、炉壳表面温升： ≤50℃
11、加热功率： 260kW
12、加热区数： 2区/台
13、控温方式： PID程序自动控温
14、保护气氛： 氮气
15、氮气流量： 15m3/h
16、初始充入氮气量： 5m3
17、循环水量： 3T
18、循环水压力： 1.5kg—2kg
二、结构简述

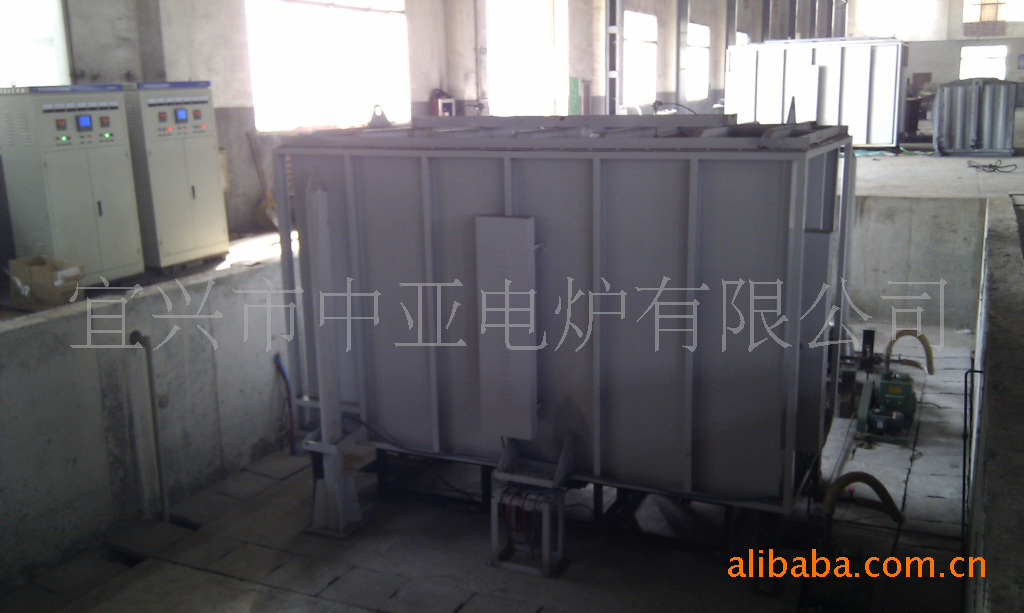

2.1加热罩：
外壳为金属结构，Q235钢板及型钢骨架组成，保证起吊加热罩安全可靠。炉衬为超轻质全纤维结构，用硅酸铝棉砌炉，炉衬上部及顶部用硅酸铝毡砌贴后由不锈钢螺钉和薄板固定，具有保温效果好和热效率高的特点。加热元件由0Cr25Al5铁铬铝电阻带绕制而成，加热元件采用高铝质螺钉固定在炉墙内侧。电热元件分两段布置可单独控制，接电箱为手动、安全式。加热罩下部密封装置，选用石棉制品固定在罩壳下部槽中。

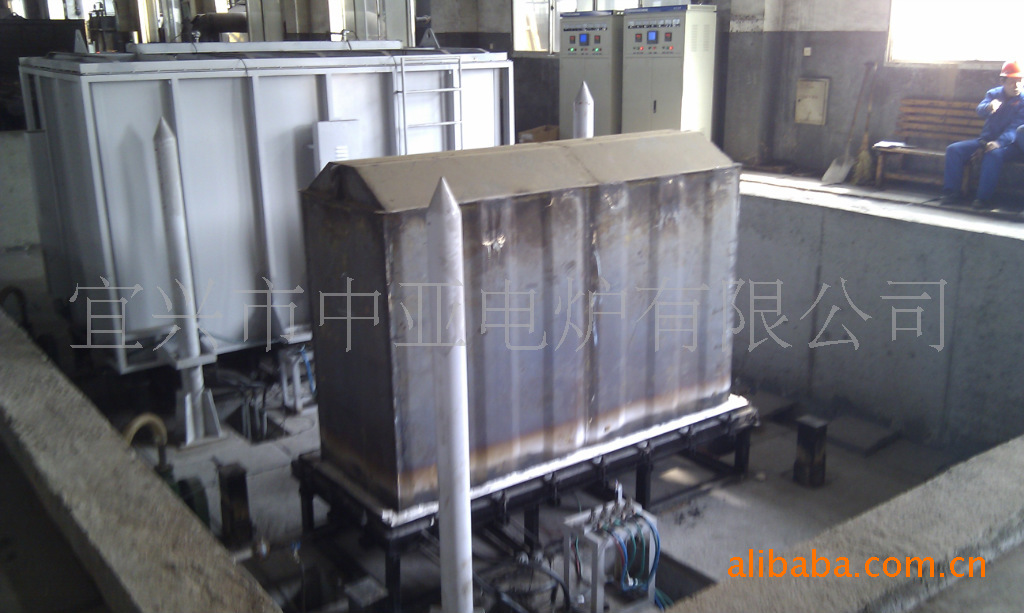

2.2内罩
内罩采用进口310S耐热型不锈钢，厚度8mm压制成波纹状，其特点是增加受热面积，加快传热速度，增加强度，防止变形，封头采用旋压成型。环缝和纵缝均为内、外双面焊接，焊条牌号Ao402。内罩法兰为δ=30mm碳钢板，法兰下密封面与筒体垂直误差（全长）≤10mm，下平面焊接后整体精车削以保证炉台之间的密封性能。
2.3炉台
炉座为全金属外壳结构，内部嵌装硅酸铝纤维作为绝热材料，炉台和内罩之间装配方形硅橡胶密封圈，采用机械方式锁紧，密封圈用水冷却保护，耐火温度≤200℃。
炉座承重设计合理，为全钢性支撑。在炉台底部放置发热元件，使炉膛内的温度更加均匀，并在炉台底部放置炉底板（材质为CrMnN）来承重工件和保护发热元件。
2.4汇流排
汇流排包括氮气供气管路、恒压管、设备冷却水进出管路、工艺冷却水管路。装有各种流量、压力仪表、各种手动阀门，以保证按工艺要求，实现手动向炉内供排水、供放气，并对流量、压力实现监控。炉内气氛超压有防爆阀自动控制超压。
2.5电控、温控系统
根据工艺曲线要求自动控温。采用大功率可控硅实现PID可编程控制（过零触发方式），炉内工艺情况提示，便于操作者实现下一步操作。手动控制含：氮气应急安全保护、炉台水冷。具有气压、温度等工作状态显示及非正常状态的报警功能，并有电器联锁功能防止误动作。对漏电、短路、缺相、过载、过流、欠压等具有安全保护措施。温控热电偶2只，实现外罩控温，内罩监控。控制系统内关键器件如温控仪等采用上海国龙智能数显控温仪表，记录仪选用思迈无纸记录仪，可控硅采用宜兴金星产品，低压电器选用浙江正泰电器，以保证系统长期稳定工作实现无故障运行。
三、成套范围
RB-260-9电加热钟罩式退火炉 1台/套。含：
加热罩 1只
内罩 1只
炉台 1座
电器控制系统 1套
炉底板 1套
接电箱、导向柱等。
四、关键材料厂家
1、耐火材料 江苏宜兴（中日合资）
2、硅酸铝纤维(耐温1200℃) 山东鲁阳
3、发热元件 上海电工合金厂
4、温控仪表 上海国龙
5、开关、按钮 浙江正泰
6、中间继电器 浙江正泰
7、记录仪 思迈无纸记录仪
8、不锈钢板 进口
9、热电偶 无锡
10、钢材 马钢
六、付款方式：
预付总货款的30%，提货前付至总货款的90%，余下10%于调试结束后一年内付清。
七、技术服务及售后服务内容
1．质量承诺
（1）在接到用户设备故障通知后4小时给予回复，24小时内到现场进行服务。
（2）质保期内，设备在使用过程中，若发现质量问题，供方负责免费更换备品备件和无偿服务。
（3）我公司是全国电炉行业通过ISO9001认证企业，是专业的电炉生产基地，我公司坚持质量第一、用户是上帝的原则，对产品质量做到精益求精，在同行业有较高的知名度。买我公司产品质量“三包”，保修壹年，终身服务。
2．产品验收及质量保证
①严格按照合同和技术协议以及设计图样进行制造与产品验收，保证产品达到合同和技术协议的要求。
②外购配套严格按照图纸所要求进行采购和加工并在合同上注明。
3．技术服务
①在产品制造中，为使用户及时了解生产进度和处理问题，我公司将积极配合用户，提供工作和生活上的方便。
②在设备安装现场，我公司有义务对用户设备操作人员进行技术培训，使培训人员熟练掌握设备的操作规程。
4．售后服务
我公司除了前几条介绍中所采取的措施，来确保产品正常运行外，还增加有下述几点措施，实行售后服务，保障用户利益。
①按国家有关规定对产品实行“三包”保用期为12个月，在保用期内除用户使用不当造成损坏外，一切修复费用免费。
②“三包”期外，向用户优先提供优惠、优质的备件及各项修理服务。
③产品交货后，我公司销售部将指定专人为用户公司联系人，以定期了解设备使用的情况，协助用户解决设备上出现的和可能出现的问题。
要求买方提供的配合
卖方提供基础图，买方负责基础土建，水电接至设备处，提供吊装、起重设备以便我们设备就位安装。
