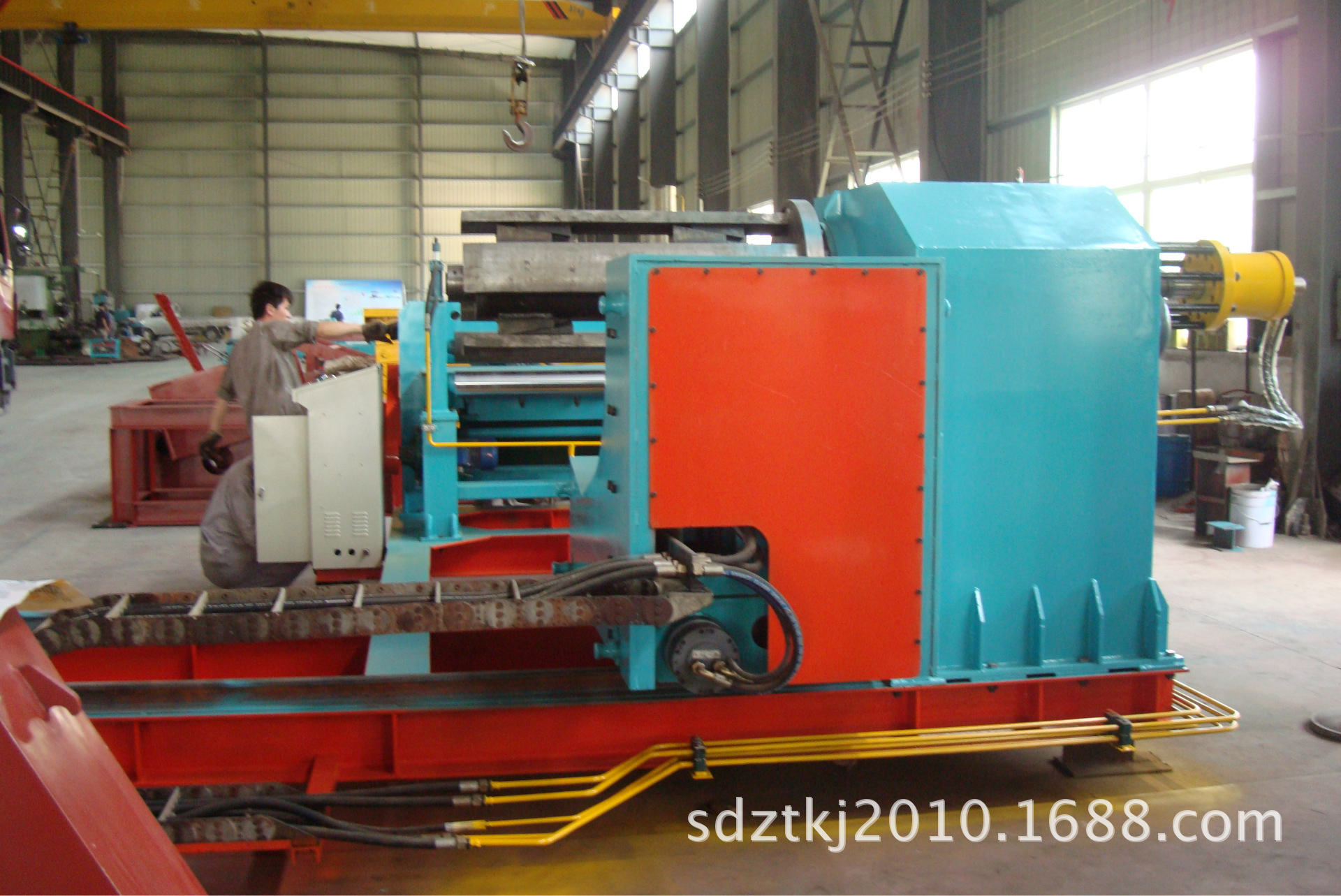

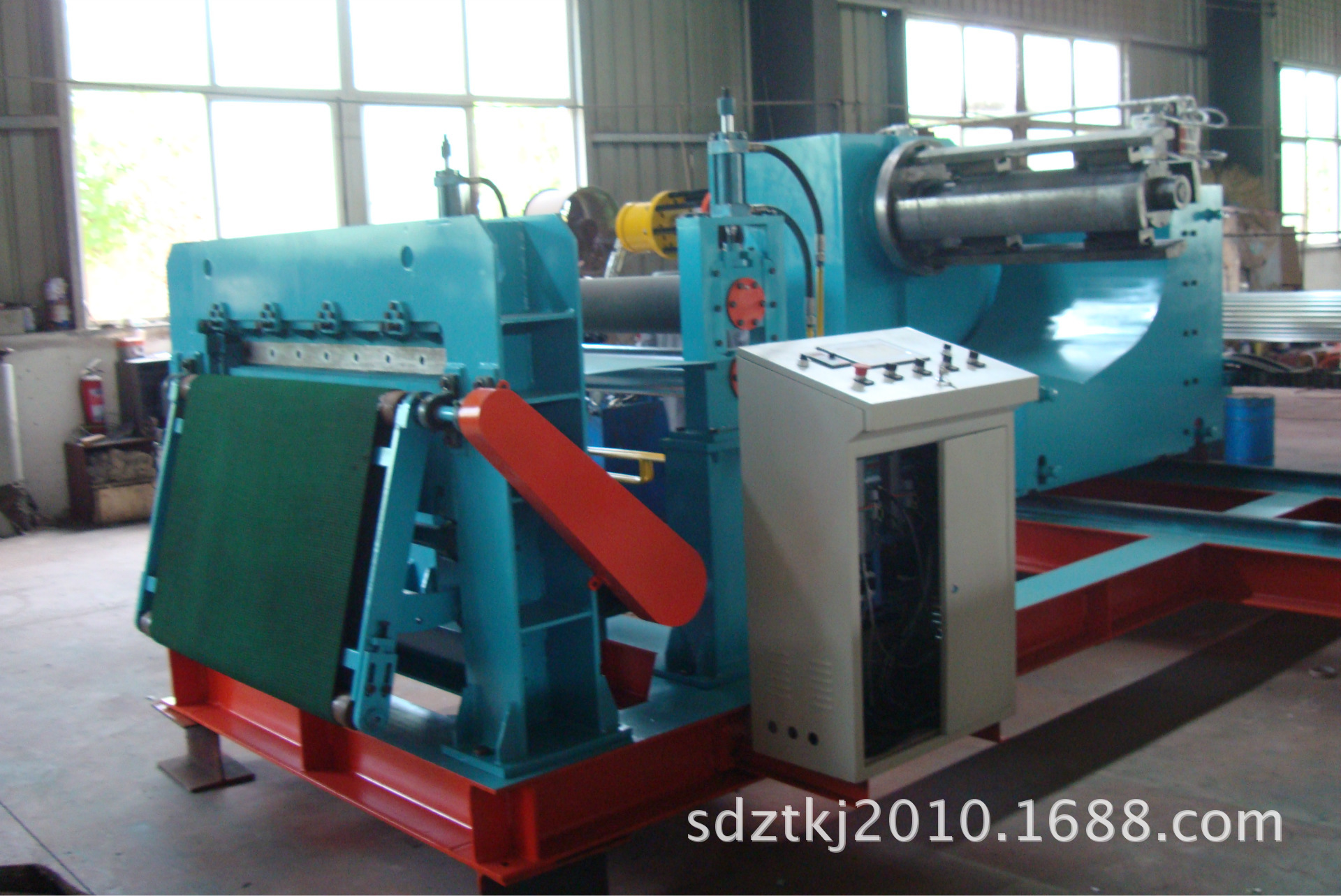

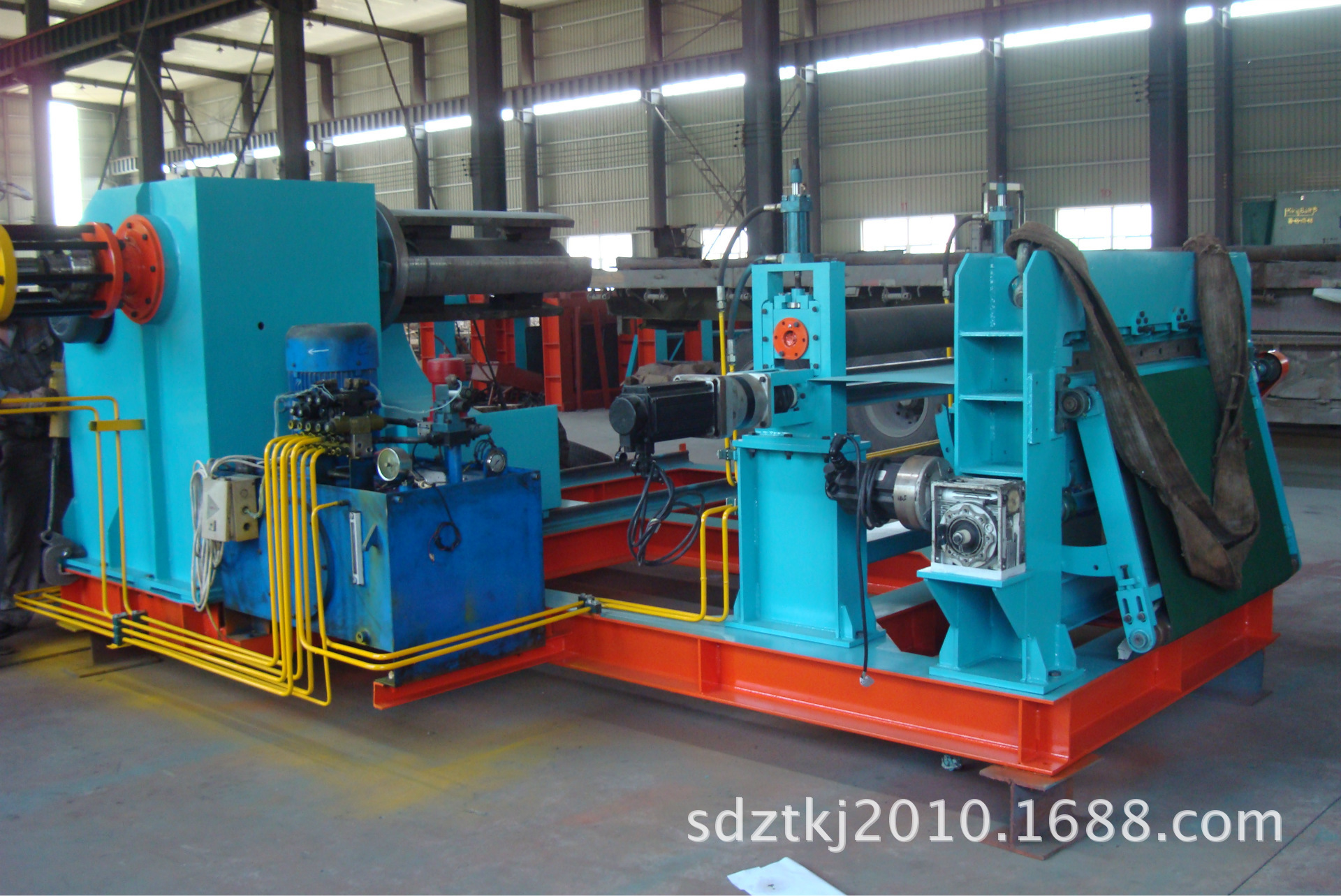

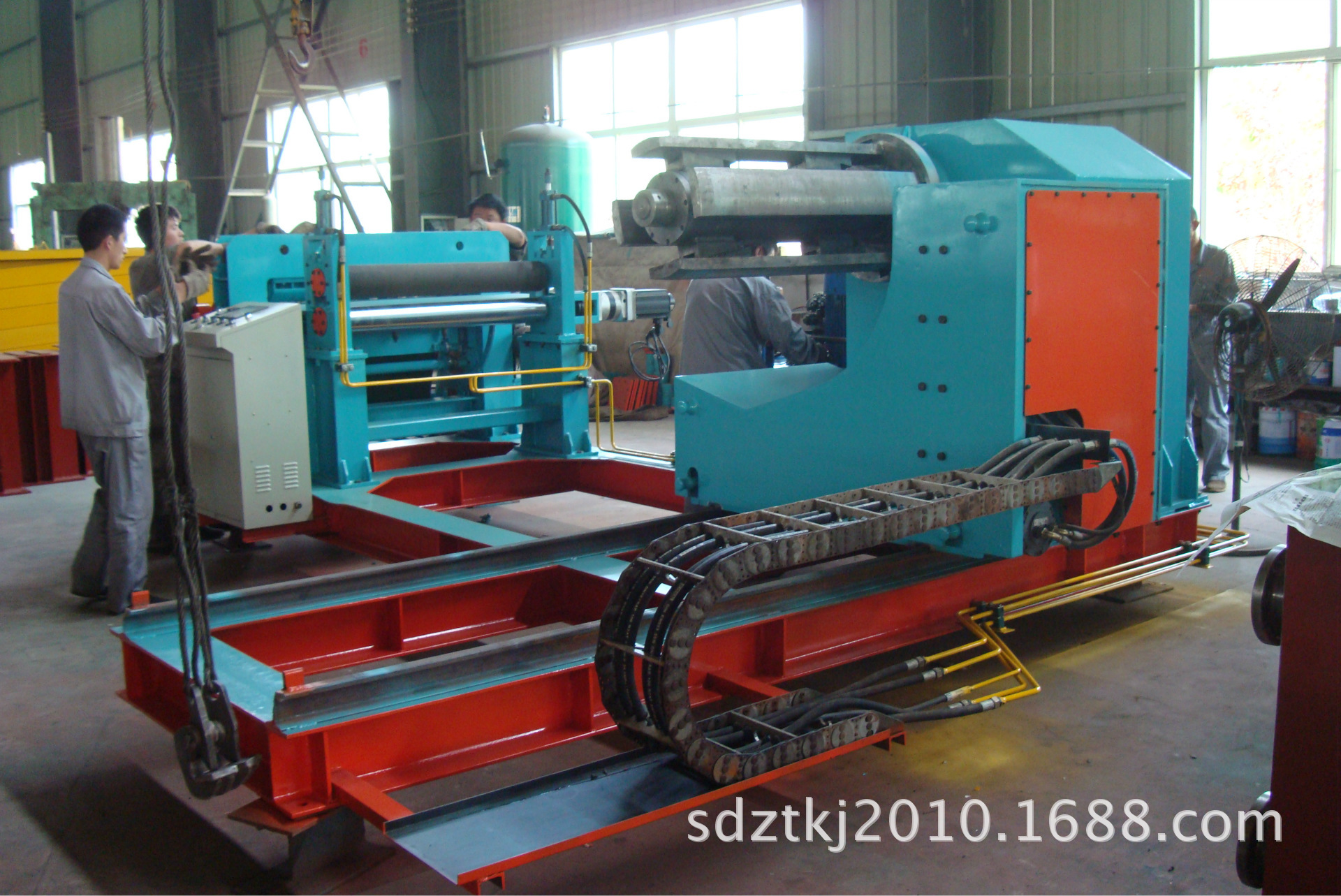

1开卷机
开卷机是金属板材校平的专用设备,用于校平线钢板、不平整板可根据相关配置组成开卷、校平、剪切生产线和其它板材制品生产线。适用于机械、车辆、金属制品家用电器、钢构、装饰等行业。
2结构功能特点
开卷机布置在连退机组入口部分的前端，分别与№1和№2钢卷小车相对应。连退机组的开卷机的作用之开卷机
一是在保持带钢后张力下进行上开卷，另外一个显著作用是其中心控制(CPC)下能实现带钢的自动对中。首钢连续退火机组配置有2台开卷机，由于两台开卷机交替进行开卷，为机组后续设备的连续生产创造了先决条件。入口段的带钢张力就是由开卷机与机组的№1张力辊组共同建立的。
开卷机机体为焊接箱形结构，变频调速电机通过齿轮箱减速后驱动卷筒轴为开卷机提供主动力。开卷机的卷筒是一根空心轴，通过两个轴承支撑齿轮箱体上，轴承之间安装有传动直齿轮。
该齿轮箱是采用强制润滑的方式进行润滑的，并为闭环的油润滑系统配有两台恒速电机。芯轴为一悬臂结构，在开卷时其前端由外支撑轴承进行支撑，以保持开卷机的刚度和稳定性。
开卷机芯轴通过四个端面上带斜度燕尾槽连接四块扇形板，每块扇形板在尾端通过一个径向滑道防止其轴向窜动，但可以实现沿径向涨缩。在卷筒轴尾端连接有旋转油缸，油缸活塞杆通过卷筒轴中心的拉杆驱动前端四棱轴轴向滑动，从而带动扇形板径向涨缩。卷筒可以通过附加的
四块扇形板来增加公称直径。开卷机机架可以在机座的导轨上移动，由液压缸进行驱动，可实现中心位置控制。为加强卷筒的稳定性，在卷筒头部设计有支撑臂装置，当卷筒上有钢卷时，
支撑臂通过油缸驱动，托住卷筒头部，平时支撑臂缩回，不会影响钢卷上卷。
3开卷机安全操作规程
开卷机要严格按照“开卷机操作规程”进行操作。
开卷机
1、上料操作中要有专人配合叉车司机进行，使钢卷材料与胀缩卷筒轴中心基本一致性，然后叉车司机慢慢把钢卷材料放在小车上。
2、操作者要上升或下降（液压千斤顶），把钢卷材料调整到胀缩卷筒轴中心（即：材料能进去胀缩轴中），此时调节开卷机顶端活动轴承座，使之与开卷机保持在同一水平线上。
3、调整胀紧螺母使四块弓型板、胀紧钢卷材料，避免工作中钢卷材料变形和损伤。
4、当钢卷材料胀紧以后、手转动开卷机，观察材料是否转动自如，避免工作中出现各类隐患。
4开卷机的日常保养
为了开卷机使用寿命更加持久，我们需要精心的对它进行日常保养，步骤如下：
1、 按要求对各油杯润滑和人工润滑点进行加油.
2、 按开卷机开卷机规定的参数进行卷板，卷板厚度20mm，最大长度2500mm,卷板材料的屈服极限小于250Mpa。
3、 接通电源后，进行下辊正反两个方向和上辊升降运动，检查各运动有无不正常的卡死现象。
4、 严格按开卷机卷板加工程序和操作方法进行操作，在上辊升降到极限位置时，要十分注意设备的安全运行。
5、 当主传动停机后，方可进行上辊的升降，翻转轴承的倾倒复位和上辊的翘起。
6、 在运行过程中，若发现有不规则的噪音、冲击等不正常现象，应立即停机检查。
7、 操作中各人员要互相协调，听从卷板负责人的指挥，没有口令，禁止开动机器。
8、 进行开卷机卷板操作时应十分注意手被钢板压住和钢板一起卷进。
9、 用行车起吊钢板或卷筒时，注意不要和机器发生碰撞。
开卷机工作结束后，做到工完料尽场地清，并做好设备的维护保养工作，及时关闭电源。
山东冠县大衡机械设备有限公司位于人杰地灵的革命老区山东冠县，距京九铁路40公里，高速公路境内穿过，地理位置优越，是一家专业制造波浪式压瓦机，用于压制波浪瓦的企业。主营产品为压瓦机、测张辊、开卷机、卷取机、张力辊、液压剪上料车、单、双辊纠偏、活套群、加送辊等。产品规格多种，产品结构合理，生产出的钢瓦波浪一致，产品质量达到国内先进水平。我厂设备具有瓦型好、速度快、自动化程度高等特点。公司始终坚持质量第一，信誉为本的宗旨，内抓管理，外树形象，把用户的标准当作企业的标准，将客户的意见当作企业的财富，从原材料的选用生产过程中的每道工序的检验到产品出厂，建立了一套完善的质量保证体系，同时在生产过程中设立了重点质量换控点，通过自检互检的方法杜绝了质量隐患的发生，确保了产品的质量和稳定性，自打产品投放市场以来，优质的产品的良好的信誉得到了广大用户的一致好评，产品供不应求，立足国内，远销东南亚非洲欧洲和中东等地区。山东冠县大衡机械设备有限公司恪守诚信为本，合作双赢的经营理念，精益求精，挑战自我，愿与各界朋友广大客户携手共创辉煌！总经理李朝勇携全体员工热烈欢迎您的光临，同时欢迎新老客户光临指导洽谈业务！真诚期望与四海有识之士携手共创美好明天！
联 系 人：李朝勇 先生（经理）
电 话： 86 0635 13969585366
移动电话： 13969585366
地 址：中国 山东 冠县 东开发区工业园
公司主页：http://sdztkj2010.cn.alibaba.com
