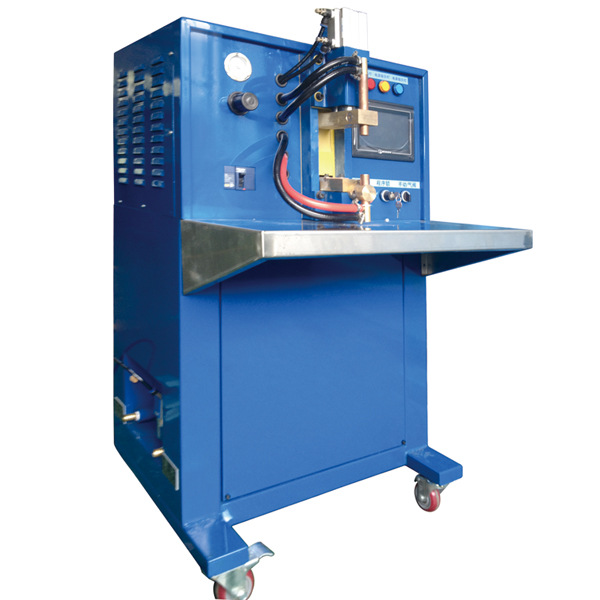

中频点焊机SMD-20T台式

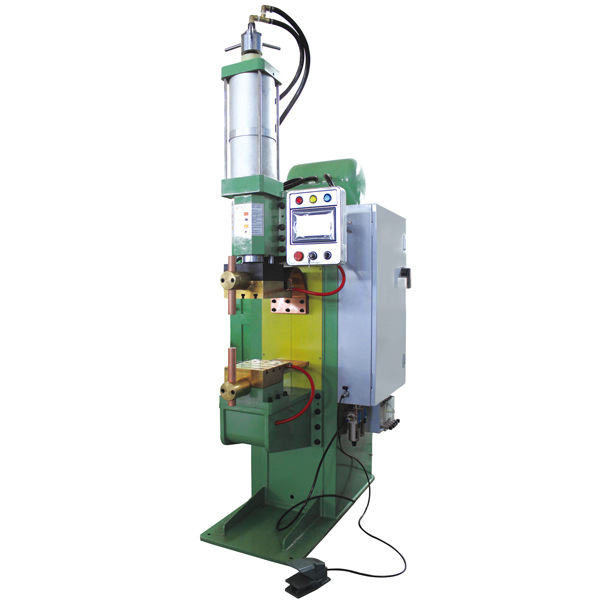

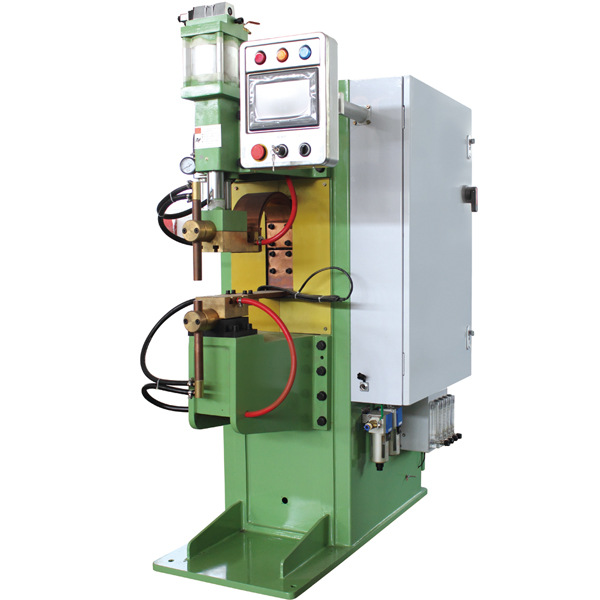

中频点焊机SMD-20立式

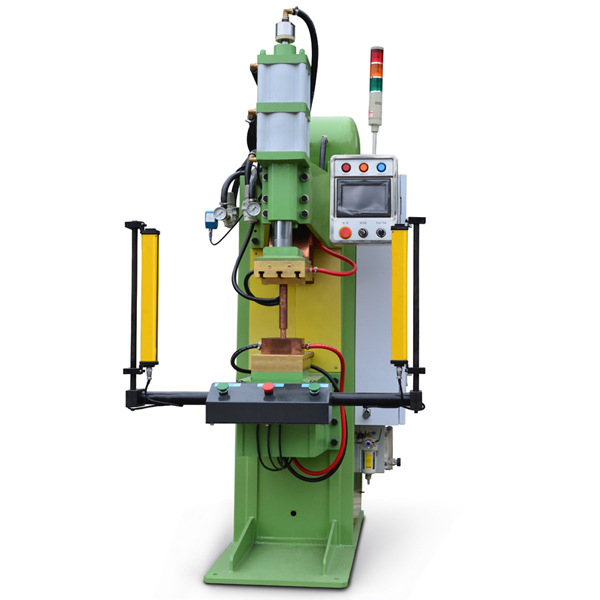

中频点焊机SMD-40立式（图中带光栅）

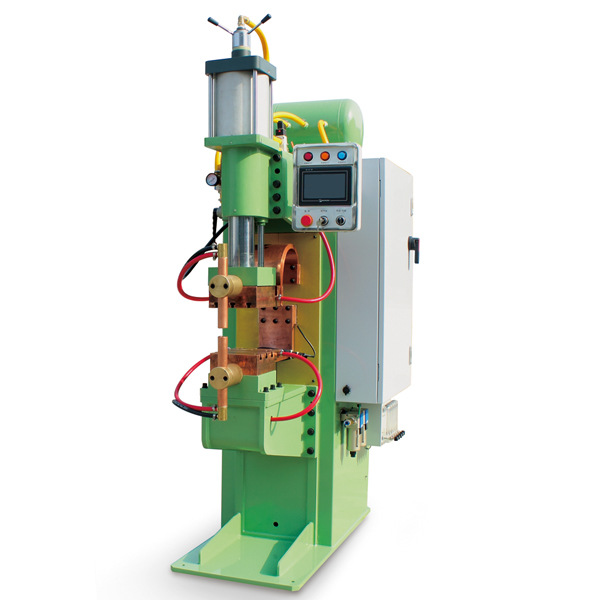

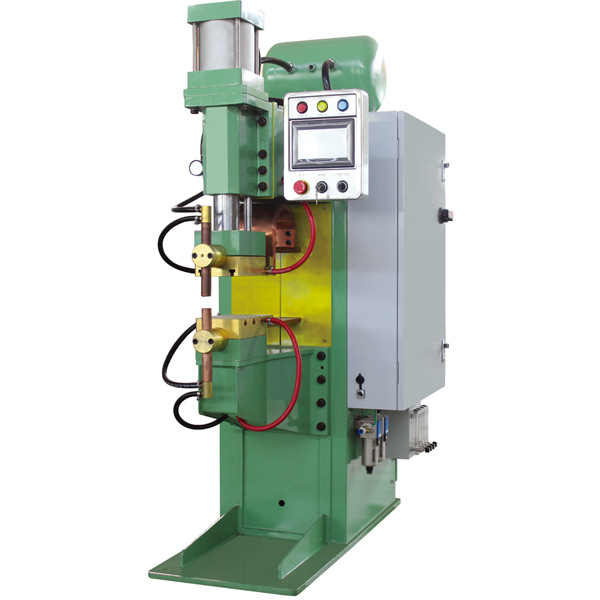

中频点焊机SMD-40立式
中频点焊机SMD-60立式
中频点焊机SMD-80立式
低碳钢 铜 铝 银 不锈钢 等金属材料均能焊接
SMD系列中频逆变式点凸焊机简介：
SMD系列中频逆变式点凸焊机是目前最先进的焊接设备。应用广泛，焊接变压器体积小而输出能量大。因其焊接变压器频率由目前市电的
50/60HZ提升至1000HZ,可以极大的减少了铁芯材料的重量，再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用，可以
大大的改善次级回路感应系数值，节省用户电源能耗30%以上。 本公司的中频逆变式点焊机全部采用人机界面触摸屏以数字方式控制，操作简单易懂。可以通过个人电脑编程扩展焊机性能。可根据客户要求设计搭配不同夹具以满足各种各样工件焊接，并可为客户设计制作自动化的专机以提高生产效率。
与普通交流电阻焊机比较具有以下优点：
l 节省能量:同使用低频比较可减少电能的消耗,同等重量之变压器可输出更多能量,可方便地与大型自动焊钳配套使用。适用于焊接厚的工件和高传导性的金属。如铝和所有镀锌钢板等。一般说来,体积小、重量轻的系统可加速移动,缩短工作周期,是焊接机器/自动机械最好的配套方案。
l 在半自动装置中一个中频焊接变压器可以取代许多低频变压器,减少二次回路并联的情况。
l 如果一体式手动焊钳因需要重量超过80至90公斤,也适合选配此种变压器。例如:小批量的小轿车/客货两用车的生产及小规模试验性的机器设备的制造。
l 改善功率因数,降低生产成本。
l 在张开面积很大的二次回路中可减少干扰:焊接电流为直流，当二次绕组中有感应/具磁性的材料时,不会影响焊接。
l 使供电设备的负载平衡:中频逆变式排焊机采用三相电源并可储存能量。
l 对电网的波动及压降的适应性更强:能量有一部分被逆变器储存再供给负载,取代了直接从电网给负载供电的方式。
l 更为精确、快速的电流控制:与低频系统相比能更多、更准确的分析参数。
l 更快达至设定电流:中频在调节焊接电流时可比传统技术快20倍。
l 过程更为可靠:大部分应用阻焊的金属采用直流焊接效果会更好。
l 中频系统通常较传统技术更为可靠,可以避免导致基于可控硅系统损坏的一些损害。
减少操作成本,包括节省每点焊接能量及缩短焊接周期。
表1．中频逆变式点凸焊机技术数据
项 目 | SMD-10 | SMD-16 | SMD-20 | SMD-40 | SMD-60 | SMD-80 |
电 源 | 额定电压 | 交流380V， 3φ，50/60Hz |
开关规格 | 600V,16A | 600V,63A | 600V, 63A | 600V, 100A | 600V, 250A | 600V, 300A |
保险丝规格 | 16A | 63A | 63A | 100A | 250A | 300A |
额定容量（kVA） | 8 | 30 | 50 | 120 | 180 | 250 |
负载持续率（%） | 50 |
次级空载电压（V） | 7.9 | 11.1～12.2 | 11.9～13.9 |
次级最大短路电流（KA） | 10 | 16 | 20 | 40 | 60 | 80 |
电极有效工作行程（mm） | 50 | 80 |
电极臂间距（mm） | 120 | 310 | 300 |
电极臂伸出长度（mm） | 120 | 460 |
最大电极压力（N） | 1100 | 4700 | 7300－12000 |
压缩空气压力（MPa） | 0.6 |
冷 却 水 | 水 压 | 1.5～3kg·f/cm2 |
水 流 量（L/min） | 6 | 8 | 15 | 40 | 60 | 60 |
水 温(0C) | 进水口温度15℃-25℃ |
电阻率(KΩ.cm3) | >5 |
标准焊接厚度M.S（mm） | 1.5+1.5 | 2.5+2.5 | 3.0+3.0 | 5+5 | 6.5+6.5 | 8.0+8.0 |
外形尺寸（长x宽x高）（mm） | 940x500x1290 | 1220x825x1680 | 1225x860x1700 |
| 水 流 量（L/min） | 6 | 8 | 15 | 25 | 30 | 30 |
水 温(0C) | 进水口处温度15℃-25℃ |
电阻率(KΩ.cm3) | >5 |
| | | | | | |
外形尺寸（长x宽x高）（mm） | 940x500x1290 | 1220x825x1680 | 1225x860x1700 |
配用控制器型号 | HJ-MF110 |
汉道将告知客户现行各种焊接装置的指导性方法和需考虑的校正措施。
汉道将为客户提供专家经验和协助能力。
检查：
测定活动
风险评估
减轻风险的建议
要点：
协助校正措施
员工培训
划分风险区域
提供特殊设备
维护合同
汉道为客户的每项需求制作维护合同，以保证
技术人员源源不断备件的可用性场地设备的最大可用性事先的预算控制
维护培训
汉道能在您的现场或其自己公司内部提供各种各样的用户化培训课程。
-理论和实践内容-学习或增长知识-维护技术人员的培训方案
课程涵盖了产品的各个方面，包括预防性维护、改正性维护、检查和确定参数。
在焊接技术领域，汉道占据了独一无二的地位。随着焊枪、控制系统和元件的广泛应用，汉道走在了焊接技术的最前沿，不仅在研究新的和新发明的产品方面走在了最前沿，而且在探索现有产品的可靠性、效能边界和投资收益率方面走在了最前沿。
汉道能提供最划算和最可靠的技术–不管是机器人焊接、手动焊接、固定焊接还是点焊钳
-汉道具有根据每一种应用进行调整的正确的技术，如需要，可提供整套监控系统。
技术选择
设计 – 零件
汉道的电阻焊接经验帮助客户对要求组装的零件进行最优化处。
- 对选择正确的零件形状以便组装的建议
- 使你的需要与焊接电阻的特异性相一致。
模拟
通过专家技术对工件进行分析与测来解决所有的焊接问题。
- 对你图纸上的接头制作模型
- 在大量参数的基础上进行模拟：零件的形状与材料、焊接参数、工具和电极
- 通过确认零件的建议来制作报告。
焊接的可行性
汉道根据客户的分布情况，配备了一整套的机器设备，可以进行所有类型的焊接试验。
- 对客户提供的若干样品的焊接试验
- 对焊接一致性的检查：破坏性试验（剥皮、宏观的图表部分等。）
工艺分析
汉道可对该工艺过程和所用的焊接设备的兼容性进行检查：
- 对将要形成的焊缝进行分析：几何形状、厚度、材料
- 对选用恰当的焊接设备的建议
- 焊接设备的尺寸设定。
更多资料请来电查询！
