产品说明：

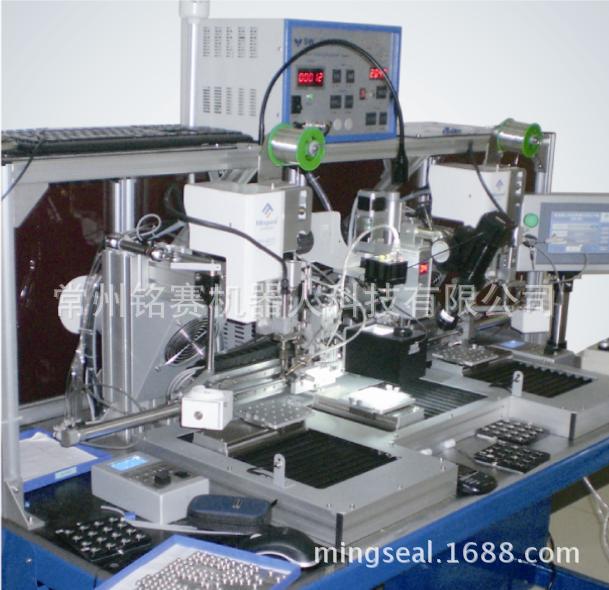

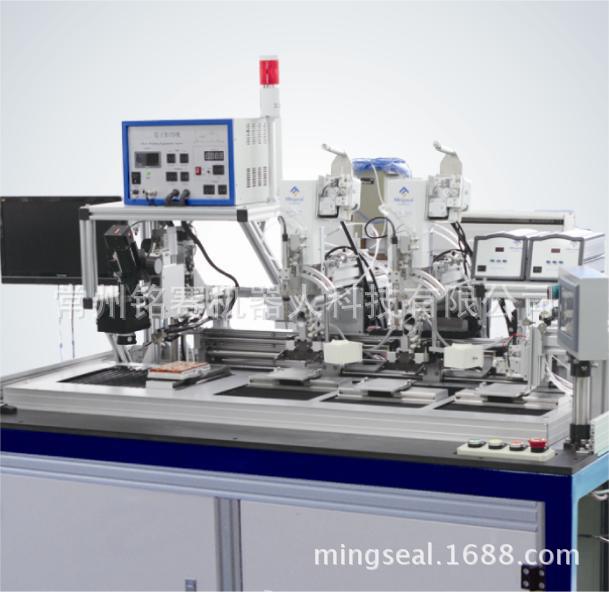

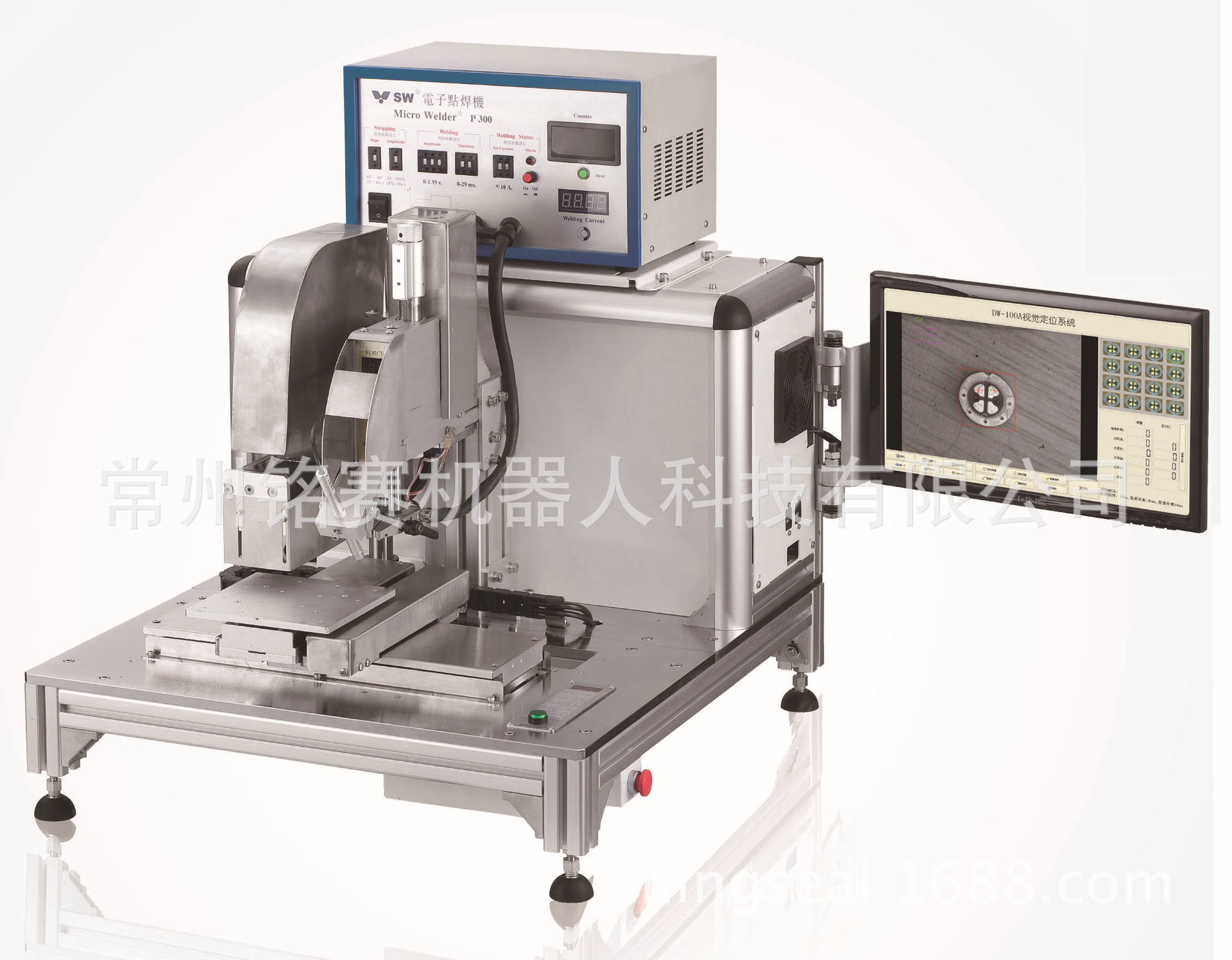

DW系列视觉微点焊机器人是一种为漆包线焊接而研制的高精度自动化设备，该系列产品应用机器视觉技术实现了焊点自动定位。具有焊接速度快，定位精度高，焊接质量稳定等优点。其中DW-201/ DW-202还具有微点焊后自动加锡及焊点导通性检测的功能。
产品性能：
1、焊点自动视觉识别；
2、自动定位零件位置；
3、一次完成除漆与焊接；
4、点焊过程实时监控；
5、暂停、急停、报警提示；
6、单次/连续运行；
7、生产计数；
8、DW-201、DW-202附加功能：
9、自动锡焊；
10、工位自动转换；
11、焊点导通性检测；
产品应用：
漆包线（如音圈引线）的自动除漆与焊接
技术参数：
产品型号 | DW-100A |
运动范围(mm) | X轴 | 150 |
Y轴 | 150 |
Z轴 | 20 |
最大速度(mm/s) | X轴 | 500 |
Y轴 | 500 |
Z轴 | 100 |
最大负载(kg) | 2.5 |
重复定位精度(mm) | ±0.01 |
设备对工件要求 | 焊盘：材质为铜，锡等金属；形状规则，边界清晰；最小基本尺寸≥20倍线径；表面洁净； 导线：Φ0.02mm~0.1mm的漆包线或裸铜线 |
一次焊接合格率 | ≥98% |
焊接生产效率 | 2.4s/pcs(2焊点/pcs) |
功率(w) | 850 |
外形尺寸(mm) | 长 | 650 |
宽 | 700 |
高 | 660 |
重量(kg) | 100 |
工作环境温度(℃) | 0～40 |
工作环境湿度 | 20～90%无结露 |
电源 | 220VAC +10%~-15% 50Hz |
| | | | |
常州铭赛机器人科技有限公司是由哈尔滨工业大学、深圳市创新投资集团有限公司等投资参股的高新技术企业， 从事工业机器人、自动化
生产线、能源装备、家用智能机器人等产品的研发生产销售。

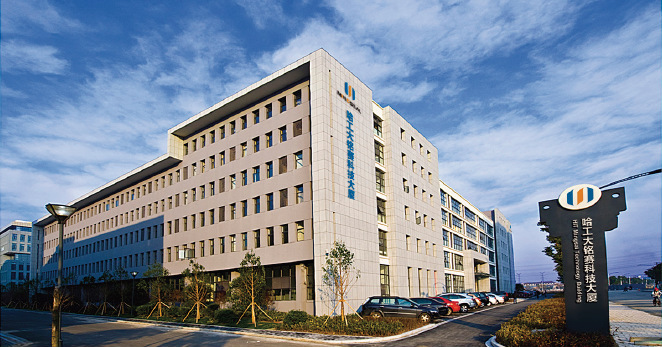

公司是“机器人技术与系统”国家重点实验室（哈工大机器人研究所）的重要科研成果转化基地，地处长三角经济圈内的常州科教城，经营面
