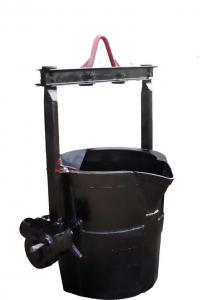

| 浇注设备（二）铁水包 |
 |
| |
| | | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 速比 | 外形尺寸
长×宽×高(mm) | | TB-0.5 | 592 | 608 | 63 | 1080×720×1343 | | TB-0.75 | 660 | 670 | 63 | 1145×780×1373 | | TB-1 | 715 | 718 | 63 | 1200×845×1433 | | TB-1.5 | 830 | 840 | 69 | 1310×900×1835 | | TB-2 | 892 | 922 | 69 | 1368×1030×1875 | | TB-2.5 | 966 | 980 | 69 | 1480×1100×2002 | | TB-3 | 1032 | 1030 | 82 | 1560×1172×2145 | | TB-4 | 1135 | 1056 | 82 | 1656×1280×2178 | | TB-5 | 1230 | 1238 | 94 | 1820×1380×2503 | | TB-6 | 1292 | 1320 | 94 | 1880×1452×2542 | | TB-7 | 1352 | 1390 | 94 | 1930×1512×2625 | | TB-8 | 1426 | 1462 | 320 | 2175×1626×2968 | | TB-10 | 1546 | 1590 | 320 | 2285×1766×3128 | | TB-12 | 1645 | 1690 | 400 | 2410×1886×3315 | | TB-15 | 1765 | 1785 | 400 | 2530×2065×3418 |
|  | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 桶体倾转90°用时间
(秒) | 外形尺寸
长×宽×高(mm) | | TB-8 | 1426 | 1428 | 60 | 2175×1726×2968 | | TB-10 | 1546 | 1590 | 60 | 2285×1850×3128 | | TB-12 | 1645 | 1690 | 60 | 2410×1945×3315 | | TB-15 | 1765 | 1785 | 120 | 2530×2080×3418 | | TB-20 | 1930 | 1973 | 120 | 2980×2250×3735 | | TB-25 | 2110 | 2180 | 150 | 3080×2510×4100 | | TB-30 | 2250 | 2296 | 150 | 3220×2470×4250 | | TB-35 | 2392 | 2426 | 150 | 3572×2850×4390 | | TB-40 | 2498 | 2518 | 160 | 3680×2940×4500 | | TB-45 | 2580 | 2626 | 160 | 3760×3000×4670 | | TB-50 | 2669 | 2700 | 180 | 3850×3090×4780 | | TB-55 | 2740 | 2760 | 180 | 3940×3180×4930 | | TB-60 | 2808 | 2822 | 180 | 4010×3248×5312 |
|  | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 速比 | 外形尺寸
长×宽×高(mm) | | QB-0.5 | 570 | 825 | 63 | 1060×670×1535 | | QB-0.75 | 650 | 942 | 63 | 1130×750×1660 | | QB-1 | 700 | 1010 | 63 | 1180×820×1750 | | QB-1.5 | 780 | 1132 | 69 | 1270×910×2075 | | QB-2 | 860 | 1250 | 69 | 1345×990×2210 | | QB-2.5 | 916 | 1328 | 69 | 1400×1056×2318 | | QB-3 | 978 | 1418 | 82 | 1514×1118×2515 | | QB-4 | 1050 | 1520 | 82 | 1583×1200×2635 | | QB-5 | 1150 | 1660 | 94 | 1750×1310×2900 | | QB-6 | 1212 | 1730 | 94 | 1810×1372×2935 | | QB-7 | 1268 | 1816 | 320 | 1950×1500×3180 | | QB-8 | 1325 | 1902 | 320 | 2085×1535×3425 | | QB-10 | 1438 | 2055 | 320 | 2195×1738×3595 | | QB-12 | 1550 | 2100 | 400 | 2325×1590×3698 | | QB-15 | 1680 | 2122 | 400 | 2455×2000×3748 |
|  | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 桶体倾转90°用时间
(秒) | 外形尺寸
长×宽×高(mm) | | QB-8 | 1325 | 1902 | 60 | 2085×1625×3425 | | QB-10 | 1438 | 2055 | 60 | 2195×1760×3595 | | QB-12 | 1550 | 2100 | 60 | 2325×1850×3698 | | QB-15 | 1680 | 2122 | 90 | 2450×2050×3748 | | QB-20 | 1910 | 2290 | 120 | 2880×2250×4070 | | QB-25 | 2110 | 2180 | 150 | 3080×2510×4320 |
|  | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 速比 | 外形尺寸
长×宽×高(mm) | | CB-0.5 | 620 | 720 | 63 | 1120×880×1480 | | CB-1 | 730 | 900 | 63 | 1215×990×1780 | | CB-2 | 880 | 1080 | 69 | 1356×1150×1980 | | CB-3 | 1030 | 1220 | 82 | 1558×1360×2380 | | CB-4 | 1130 | 1300 | 82 | 1662×1430×2590 | | CB-5 | 1220 | 1400 | 94 | 1810×1530×2650 | | CB-6 | 1280 | 1480 | 94 | 1868×1602×2720 | | CB-8 | 1436 | 1530 | 320 | 2185×1880×3100 | | CB-10 | 1560 | 1730 | 320 | 2300×2080×3310 | | CB-12 | 1620 | 1830 | 400 | 2435×2180×33380 | | CB-15 | 1720 | 1960 | 400 | 2575×2280×3600 |
|  | 规格
(t) | 桶口直径
(mm) | 桶体高度
(mm) | 速比 | 外形尺寸
长×宽×高(mm) | | BWB-0.5 | 710 | 1015 | 63 | 1190×790×2165 | | BWB-1 | 820 | 1180 | 63 | 1306×920×2370 | | BWB-2 | 950 | 1360 | 69 | 1486×1115×2600 | | BWB-3 | 1060 | 1480 | 82 | 1596×910×2075 | | BWB-4 | 1180 | 1490 | 82 | 1780×990×2210 | | BWB-5 | 1378 | 1500 | 94 | 2132×1056×2600 | | BWB-6 | 1430 | 1510 | 94 | 2203×1120×2680 | | BWB-8 | 1546 | 1550 | 320 | 2340×1710×3115 | | BWB-10 | 1620 | 1720 | 320 | 2325×1780×3350 |
|
|
一、 用途
铁水包用于铸造车间浇注作业，在炉前承接铁液后，有行车运到铸型处进行浇注。
二、主要技术参数及外形尺寸
1、吊包形式，双向回转式
2、减速箱形式，双蜗轮副传动
3、速比（如图表）
4、外形尺寸（如图表）
三、特点
1、合理选择了回转中心，操作方便，浇注完毕后基本可自行复作
2、采用双蜗轮副传动。虽然制造要求高，但传动灵活自如，双向可逆性好
3、吊杆采用锻件，比钢板焊接件可靠安全
4、包体钢板较厚，包底结构采用锥度、底箍、焊接相结合的三重保险、即延长了使用寿命，又确保了操作者的安全。
5、主体与吊杆、减速箱与手轮，均装有较链卡板可随时锁定。
6、两耳轴与吊杆向装有调心轴承，一致性好
四、使用维护
1、搪耐火泥，其厚度为：
0.5 吨～ 3 吨侧壁 60 毫米底部 80 毫米
5 吨侧壁 80 毫米底部 100 毫米
10 吨侧壁 100 毫米底部 120 毫米
10 吨以上侧壁 >150 毫米底部 >180 毫米
2、 检查手轮，应活自如，无卡阻现象
3、 两耳轴滚动轴承内，每周加二硫化钼润滑脂一次
4、 检查手轮锁定卡板是否安全可靠
5、 检查减速箱内是否缺油，每周检查一次
6、 使用年久，发现蜗轮副间隙增大，有碍安全浇注时，应更换蜗轮副，可直接来函联系，本公司可提供备件。
