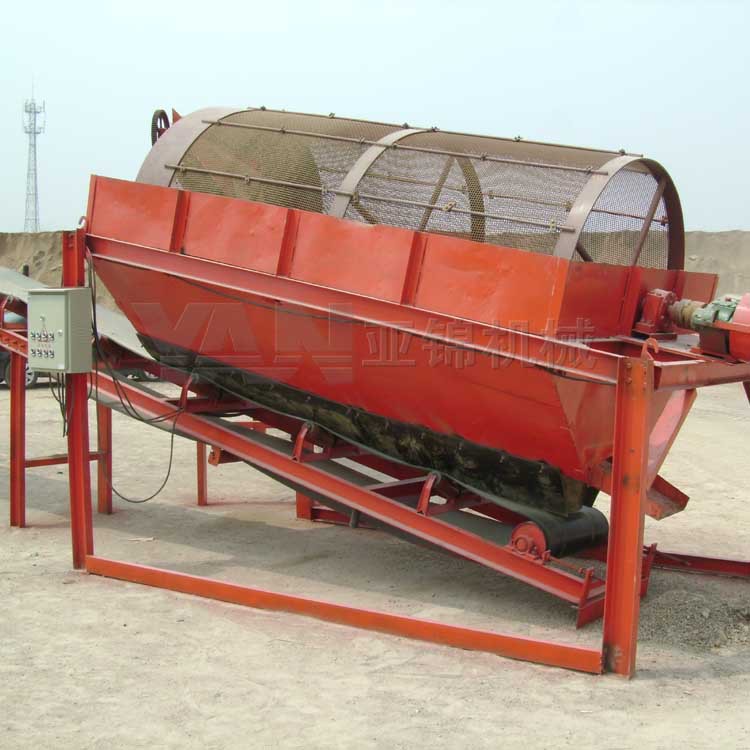

产品概述
滚筒筛分机在使用过程中，运转缓慢均匀，冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础。
【筒体长度】：3000mm-3500mm
【处理能力】：40-140 t/h
【适用范围】：滚筒筛分机用于高速铁路、高速公路等搅拌站、砂石料的清泥、分选作业。
滚筒筛分机技术参数
滚筒筛型号 | 滚筒筛规格
(m) | 简体倾角 | 简体转速
(转/分) | 筛孔尺寸
(mm) | 最大进料粒度
(mm) | 产量(m3/h) | 电机功率
(kw) |
筛孔(2mm) | 筛孔(20mm) |
GTS820 | Φ0.8X2 | 5-10° | 25 | 1-20 | 网孔尺寸X2.5 | 8 | 30 | 1.5 |
GTS830 | Φ0.8X3 | 5-10° | 25 | 1-20 | 网孔尺寸X2.5 | 10 | 50 | 2.2 |
GTS1020 | Φ1X2 | 5-10° | 25 | 1-20 | 网孔尺寸X2.5 | 12 | 60 | 3 |
GTS1030 | Φ1X3 | 5-10° | 25 | 1-20 | 网孔尺寸X2.5 | 15 | 80 | 4 |
GTS1230 | Φ1.2X3 | 5-10° | 20 | 1-20 | 网孔尺寸X2.5 | 16 | 100 | 5.5 |
GTS1240 | Φ1.2X4 | 5-10° | 20 | 1-20 | 网孔尺寸X2.5 | 18 | 120 | 5.5 |
GTS1250 | Φ1.2X5 | 5-10° | 20 | 1-20 | 网孔尺寸X2.5 | 20 | 140 | 5.5 |
GTS1530 | Φ1.5X3 | 5-10° | 17 | 1-20 | 网孔尺寸X2.5 | 20 | 120 | 5.5 |
GTS1540 | Φ1.5X4 | 5-10° | 17 | 1-20 | 网孔尺寸X2.5 | 22 | 150 | 7.5 |
GTS1850 | Φ1.8X5 | 5-10° | 17 | 1-20 | 网孔尺寸X2.5 | 25 | 180 | 15 |
滚筒筛分机的应用
可以直接放置于平整的地面或楼板上及料仓下。滚筒筛可设有梳型清筛机构，在筛分过程中可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

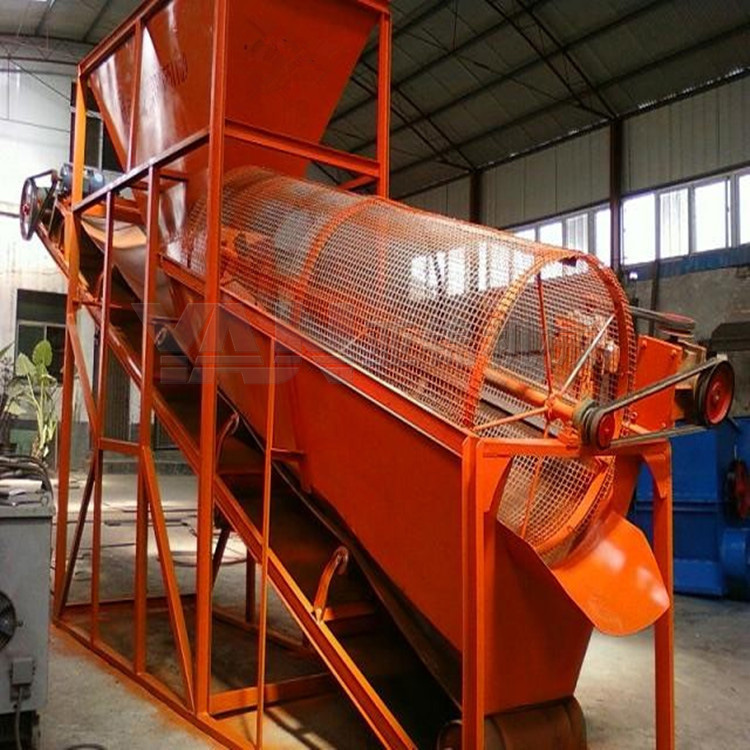

根据不同分级要求，滚筒筛分级级数一般从细到粗为1-4节，物料从细到粗分别从第一节到最后一节筛网筛出，大于最后一节筛网孔的物料从出料口排出。滚筒筛 的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
滚筒筛分机工作原理
工作原理:滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后，一方面随着滚筒转动而被筛选，一方面粒度大的石料沿着滚 筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。
滚筒筛分机的主要特点
高度整体性
除成品料堆料皮带机外，所有系统都集成于一个整体框架内，既保证了设备的整体性又留有适度的维修保养和巡视空间。高度整体性便于施工现场存放或转场运输，便利和安全。
工作可靠性
其核心的筛分系统采用搅拌机的搅拌原理，原料在搅拌筒内受连续螺旋叶片翻滚、推挤及物料间相互磨擦作用，作用强烈自然可靠性高。滚筛筒平置，保证料流在筛 筒螺旋叶片间滚筛四圈以上，使砂料反复翻滚而充分离散、筛分。不同于斜置滚筛或斜置振动筛所引起的大小料相互冲挤或大料托小料振跳而引起的筛分不彻底、混 料现象。
使用经济性
1、储料斗容量达8M,使装载机合理安排主设备（如搅拌站）与洗石机的上料时间，避免装载机在不同上料点及原料间频繁换位，储料斗口宽度大于3米，也使装载机轻松上料，降低劳动强度。
2、筛网采用可更换片装连接方式，便于磨损后更换或换用不同大小网孔的筛网
3、可根据用户不同要求一次性将原料砂筛分成三级配成品料，如承德市政公司三级配成品料：≤5mm、≤35mm、>35mm
4、成品砂料可堆放也可入仓或斗（如：投入配料机砂料斗）。

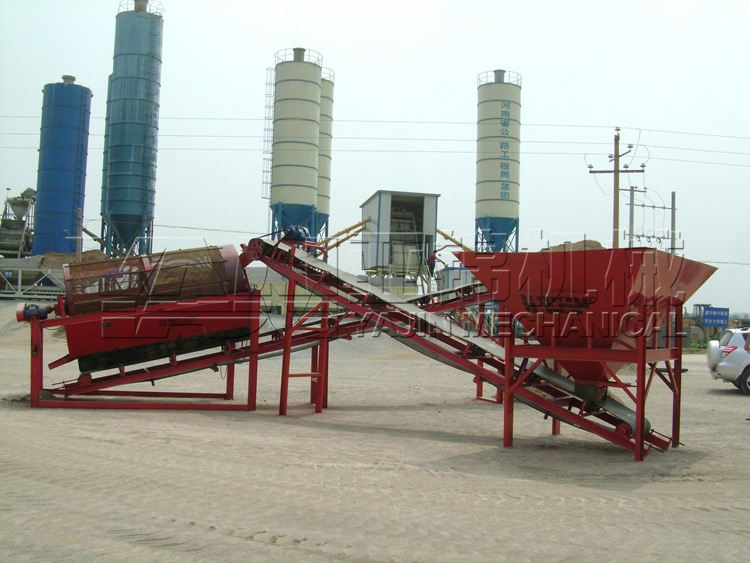

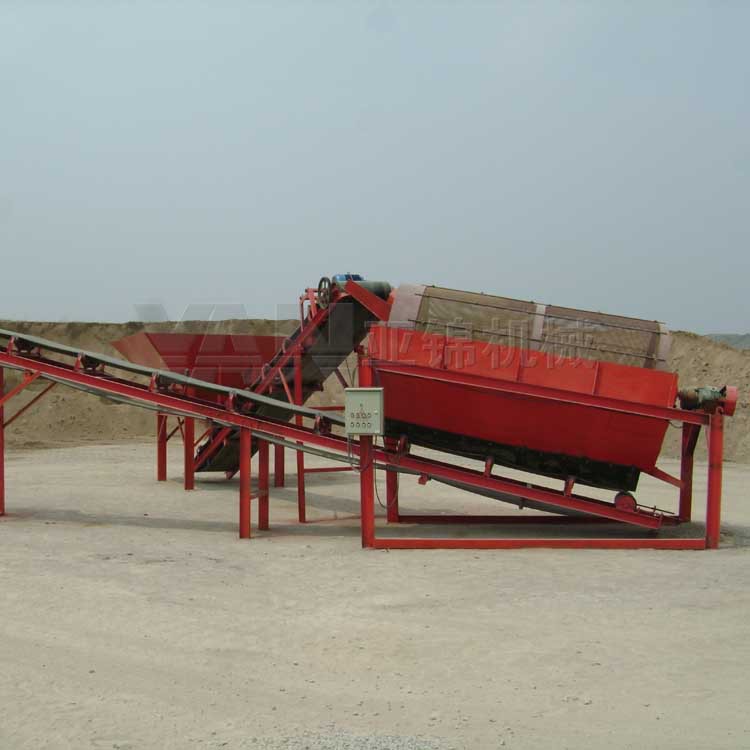

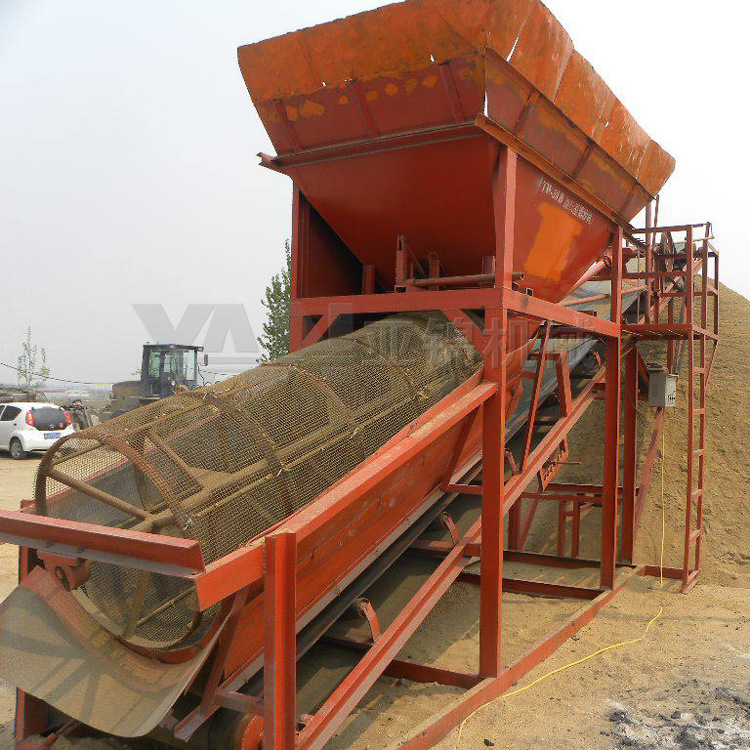

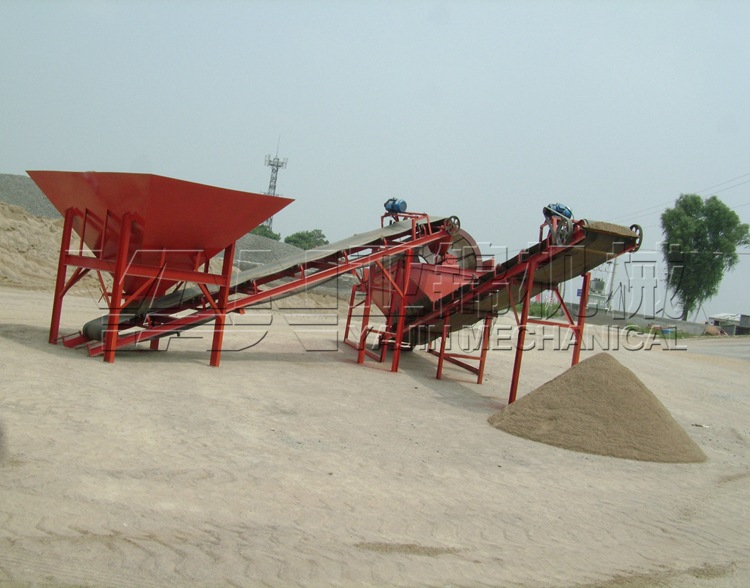

工程案例生产现场
中铁四局西梁厂
生产能力：时处理60-80吨筛沙生产工艺
处理物料：河卵石 米石
设备配置：1、LC3500X2300料仓-1个
2、B800X7m上料输送机-1台
3、GTS1500X3000滚筒筛沙机-1台
4、B800X12米出料皮带机-1架
5、B500X5m废料皮带机
上铁芜湖轨道板有限公司
生产能力：时处理60-80吨筛沙生产工艺
处理物料：河卵石
设备配置：1、LC3500X2300料仓-1个
2、B800X7m上料输送机-1台
3、GTS1500X3000滚筒筛沙机-1台
4、B800X12米出料皮带机-1架
5、B500X5m废料皮带机
