一、炉体部分：
1. 常用温度： 1100℃
2. 最高温度： 1200℃
- 3. 炉膛有效尺寸：300*300*300m
4. 加热元件：含钼电阻丝
（1）左右侧墙和底部三面加热，确保炉膛内工作空间 温度均匀性±5℃。
（2）不会对加热工件造成任何污染。
5. 加热介质：真空状态下，直接热辐射加热。
6. 表面温度：双层水冷结构，表面温度≤30℃。
7. 升温速率：0-20℃/min
8. 降温速率：同升温速率（自动控温）
9.控温精度 ：±1℃
10. 功率 ： 10KW 三相 380V 50HZ
11.炉膛材料：耐火层采用1430型真空成型陶瓷纤维；
保温层采用硅酸铝保温材料
12. 优点：吸热量小 、升温快、节能省电。
13. 炉壳：高强度碳钢，外部静电喷塑，美观大方。
二、温度控制系统规格：
1. 温度控制:可编程控温仪表，PID调节，（可编程50段曲线；全自动升温、保温、降温）
上限报警、偏差报警、程序运行结束自动停止、无需人值守。
2. 特殊要求：●炉膛旁边开测温孔φ10mm的孔
● 炉壳开φ50--φ80的孔，另外做一个相应的小密封口，密封口有硅胶圈和四个螺丝密封如图所示：
● 另加热电偶和仪表对炉内测温
3. 温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。
4. 控温热电偶采用K分度热电偶
5. 警报动作：
● 超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示灯亮。
● 断偶报警：热电偶开路，仪表报警并自动断电。
6. 所有电器元件选用各大品牌，保证质量，经久耐用。

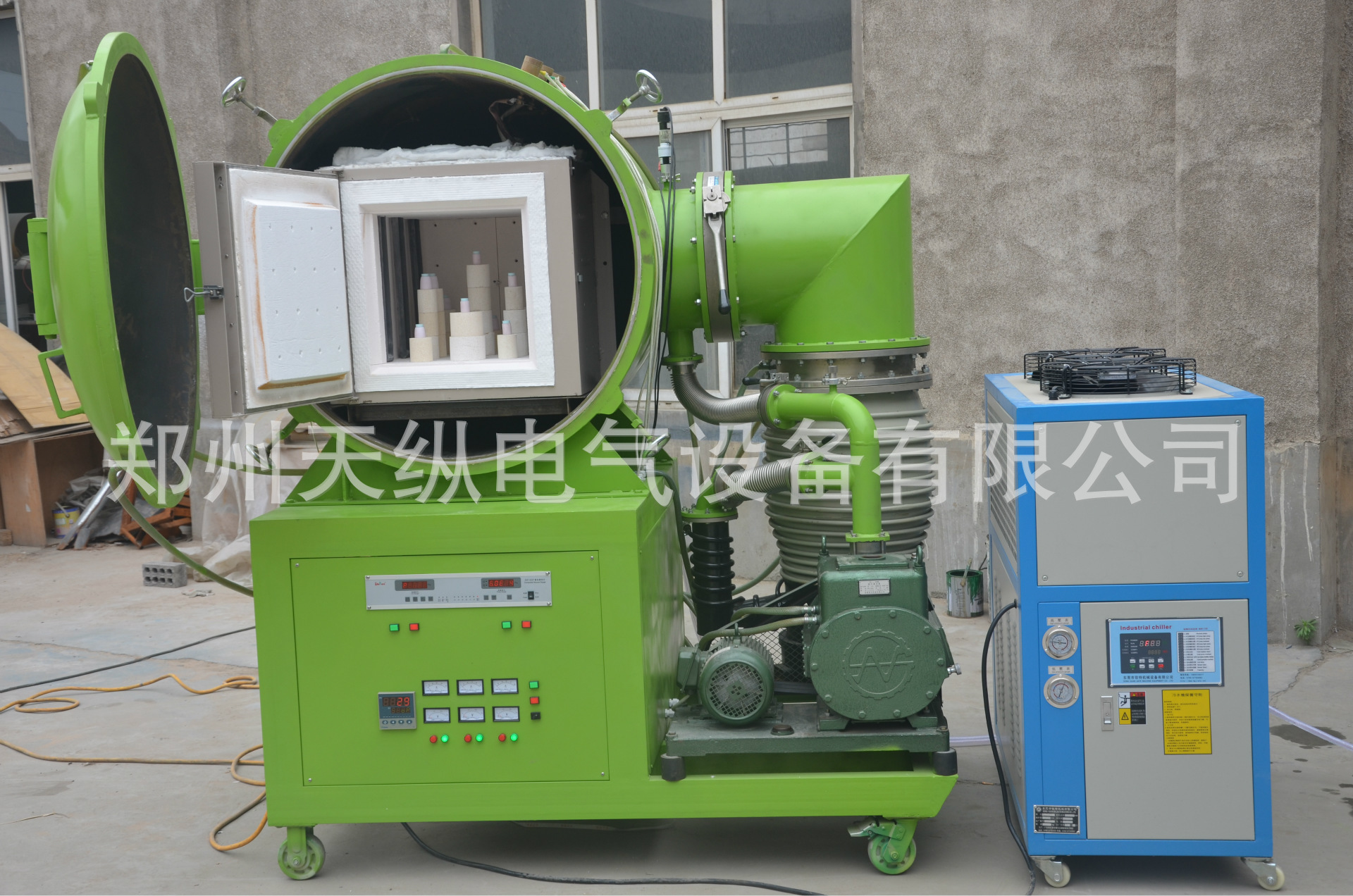

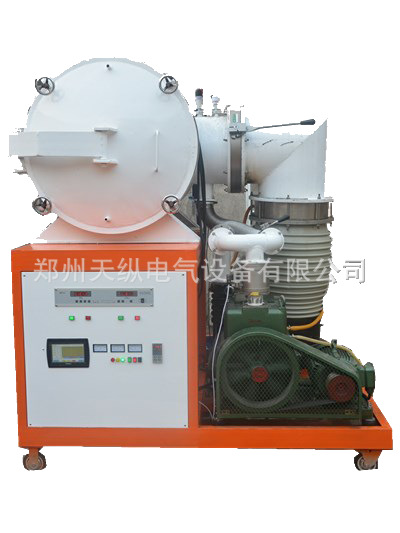

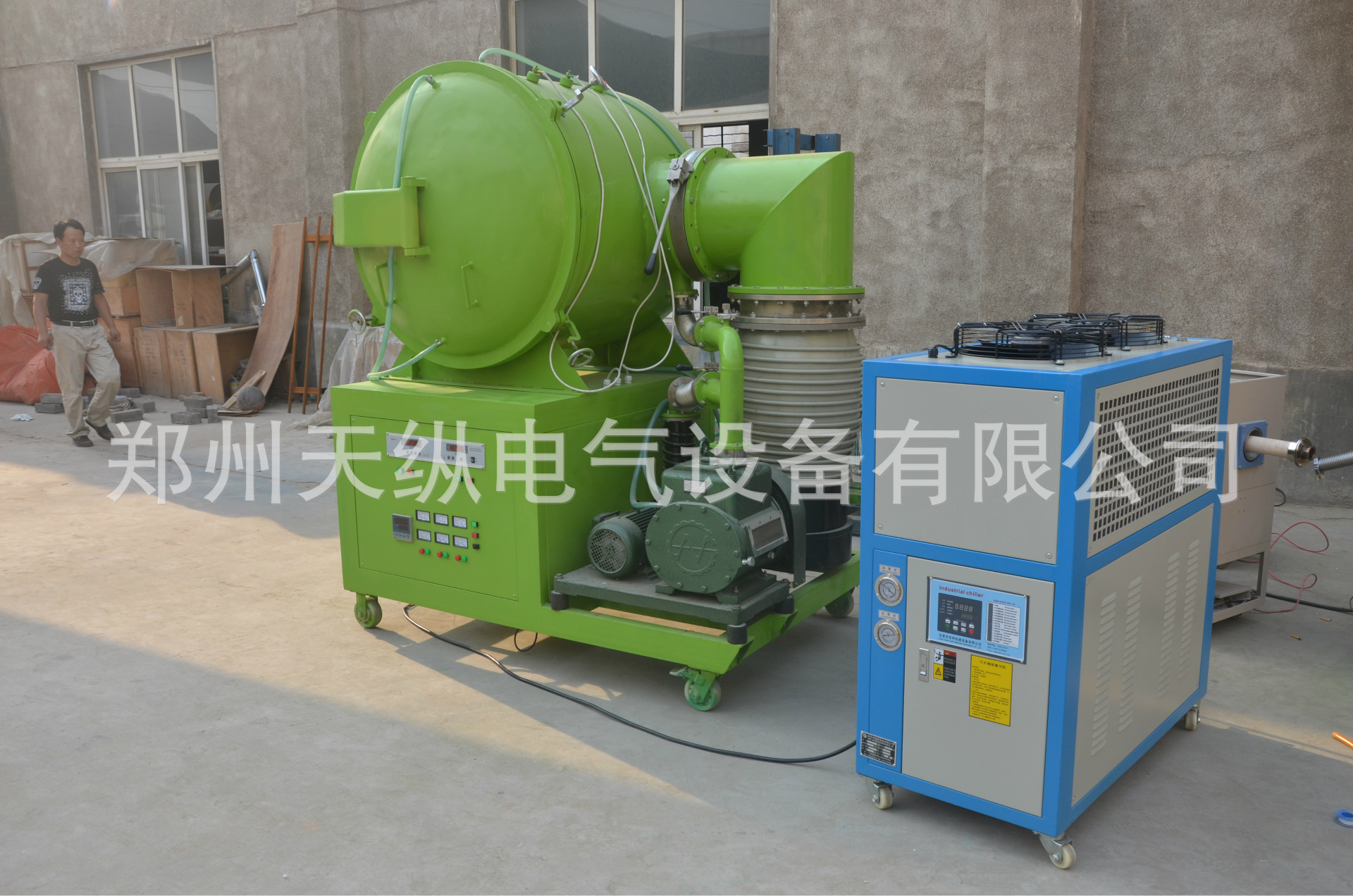

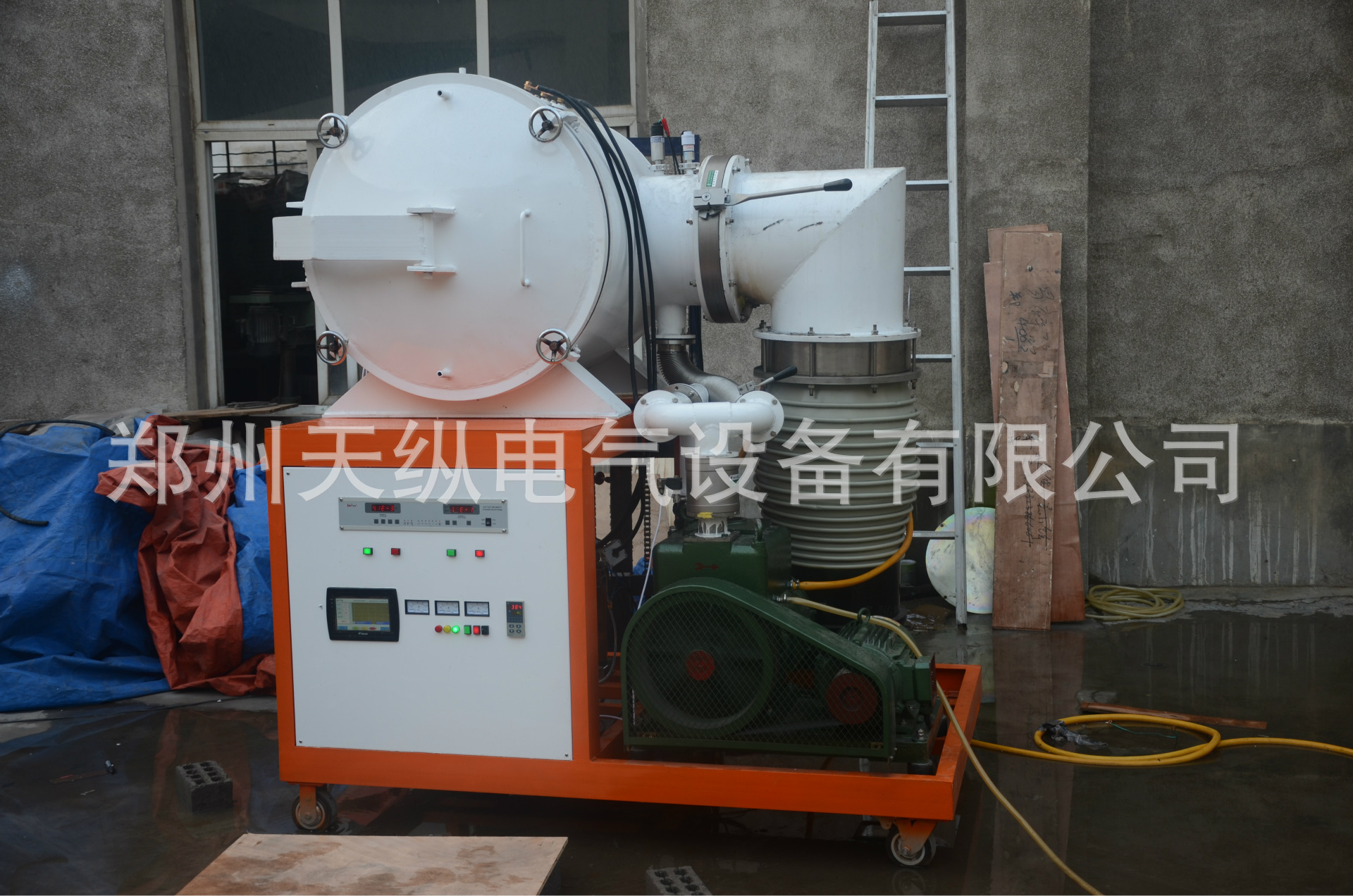

三、真空系统
1. 双层水冷碳钢真空罐体，前后半圆封头。炉门封头与腔体用20mm厚不锈钢法兰连接，内置硅胶圈密封，手轮锁紧。
2. 真空机组由前级泵、扩散泵组成。选用的皆为国内最好的品牌成都南光机器。
扩散泵为400口径，抽速5000L/S ，极限真空10-5Pa; 双级旋片前级泵进气口径80mm， 抽速70L/S.
3. 复合真空计品牌为成都睿宝，电离真空规采用耐用的金属规管，而不是廉价易坏的玻璃规管。
4. 真空泵抽气口配置电磁压差阀，防止误操作或突然断电而导致真空泵油倒吸。
5. 真空罐体与真空泵用波纹管连接，手动挡板阀控制。
6. 配置1个进气阀，1个放气阀。
● 进气阀可直接导入冷却氮气进入炉膛，通过炉膛内的匀气管均匀的散布在炉膛内。防止炉膛内的工件局部突然降温，造成开裂、变形。
● 充气压力<0.1MPA。超压时可通过放气阀进行排气。
7. 挥发物处理：抽真空口加装滤网，对800度以下产生的二氧化碳、烟尘进行过滤。（多孔透气陶瓷板方案不可取。占用抽气口面积过大，导致真空抽速降低，从而降低真空度。）
8. 工作真空度：＜6.67X10-2pa
