H型钢组立机性能特点及工作原理
H型钢组立机技术参数
● 适用工件腹板高度： 200—1500mm
● 适用工件腹板厚度： 6—40mm
● 适用工件翼板宽度： 200—800mm
● 适用工件翼板厚度： 6—40mm
● 适用工件长度： 4000—15000mm
● 组立速度： 0.5—6m/min
● 输入辊道： 3000mm×3（其中一节为主动传动）
● 输出辊道： 3000mm×3（其中一节为主动传动）
● 电气总成： 采用交流变频器
● 装机总容量： 主机功率：11.7Kw
● 电 源： 3相 AC380V 50HZ
H型钢组立机 性能特点

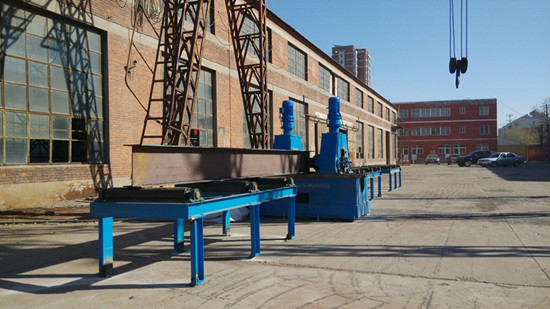

ZX15型H型钢自动组立机组立精度高，速度快，成熟稳定，已在大批量生产应用。
主机的翼板腹板对中夹紧分别采用联动机构同步动作，翼板腹板对中夹紧装置各有两套，分别由液压缸驱动，液压缸推动齿条带动齿轮转动，齿轮又带动其他传动机构（链轮链条），最后通过丝杠螺母转化为直线运动，在两侧同步推拉翼板腹板夹紧轮，完成翼板腹板的对中夹紧。翼板腹板夹紧采用液压缸推动，不仅力量较大，而且增加了翼板腹板夹紧的柔性，在翼板宽度因为切割或其他原因不规则时，以及腹板接长焊缝造成厚度变化时，可以自动伸缩避免影响工件的通过。
H型钢组立机供货范围及组成单元
● 组立机本体 含：主机架、上门架、翼板幅板同步夹紧对中系统、主传动电机减速器等
● 输入辊道 含：主动被动辊道共3m×3套、2组拉杆系统等
● 输出辊道 含：主动被动辊道共3m×3套
● 液压系统 含：油泵泵站、高压胶管、3个液压缸等
● 电控系统 含：电器柜、交流变频器等
