耙斗装岩机产品简介
耙斗装岩机全称耙斗装岩机，又叫耙装机，耙岩机 主要用于煤矿，冶金矿山，隧道等工程巷道掘进中配以矿车或箕斗进行装载作业，是提高掘进速度，实现掘进机械化的一种重主要设备。
耙斗装岩机工作原理
耙斗装岩机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗做往复运动把岩石扒进料槽，至卸料槽的卸料口卸入矿车或箕斗内，从而实现装岩作业。
耙斗装岩机主要有固定楔，尾轮，耙斗，台车，绞车，操纵结构，导向轮，料槽（进料槽，中间槽，卸载槽），电气部分，风动推车缸等部件组成。
耙斗装岩机产品特点
耙斗装岩机主机部分采用行星轮传动，该系列耙斗装岩机具有装岩效率高，结构简单，可靠性好，操作方便，适用范围广等特点。耙斗装岩机不仅用于平巷，而且可以在30度以下斜巷使用，是提高掘进速度，实现巷道掘进机械化的一种主要机械设备。 耙斗装岩机带有气动推车缸，矿车装满后，可用风动推车缸将重车推出，以减轻工人的劳动强度，缩短调车时间，提高掘进速度。
耙斗装岩机技术参数
绞车型号： P-15B P-30B P-60B P-90B
电机型号： YBB11-4 YBB17-4 YBB30-4 YBB45-4
电动机功率KW： 11 17 30 45
主绳牵引力KN： 7.2-10.4 13.5-19.5 23.3-32.7 32-50
钢绳直径 mm： 12.5 15.5 15.5 17
主绳牵引速度 mm：1.05-1.52 0.85-1.7 1.06-2.07
容绳量 m ： 56 85-75 80-70 75-60
转速 m/s： 1450 1450 1450 1450
电压 v ： 380/660 380/660 380/660 380/660
净断面积：M2 >4.5 >6 >9 >16
净高M >2 >2.2 >2.5 >2.8
绞车类型： 三行星齿轮双滚筒绞车
外形尺寸mm：4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253
总重量 kg： 2500 4500 7200 8800
耙斗容积M3： 0.15 0.30 0.60 0.90
技术生产率： 14-25 35-50 70-100 95-140
铁轨轨距 mm： 600/900 600/900 600/900 600/900

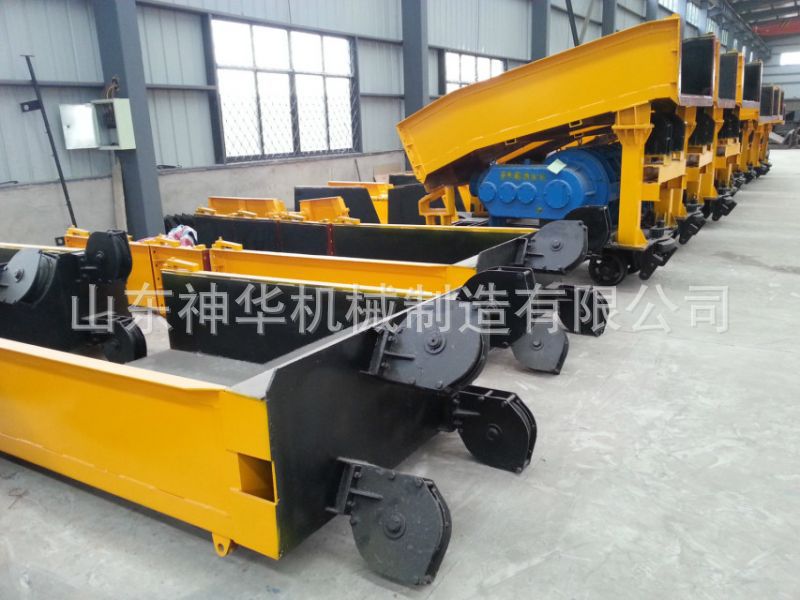

实物图
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
