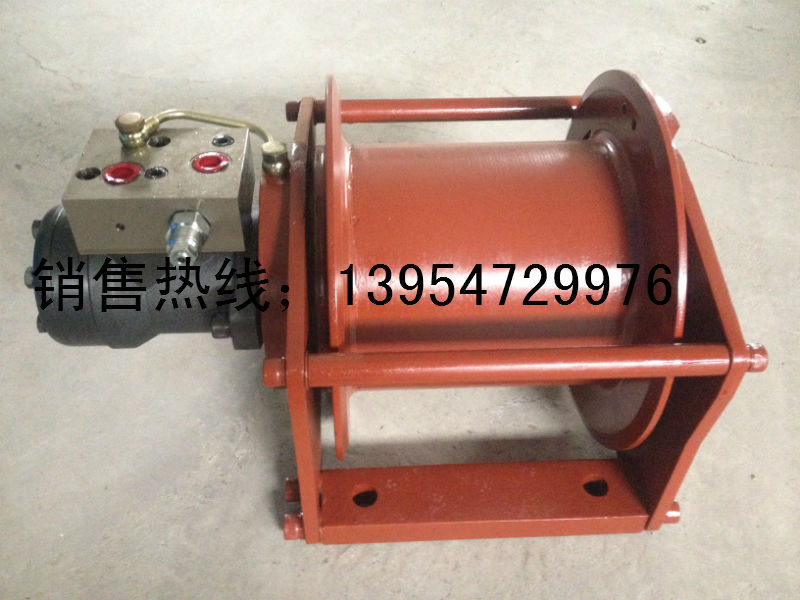

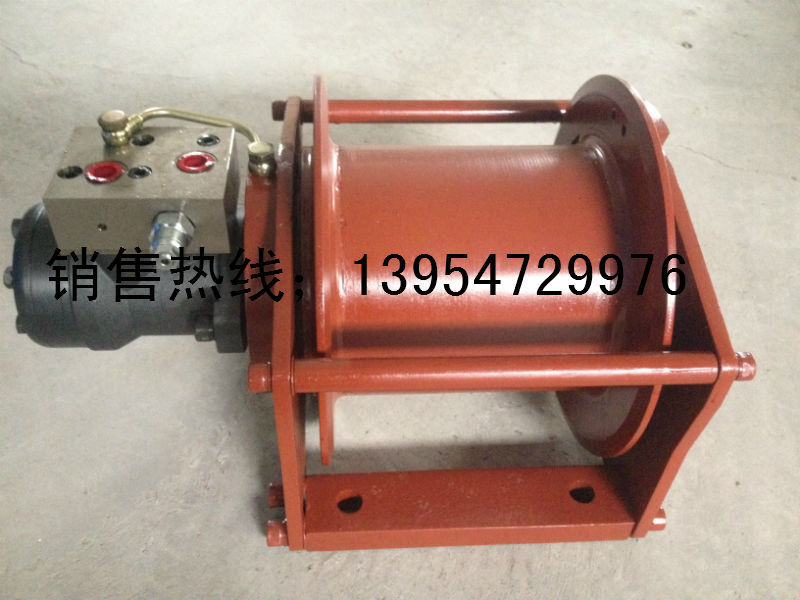

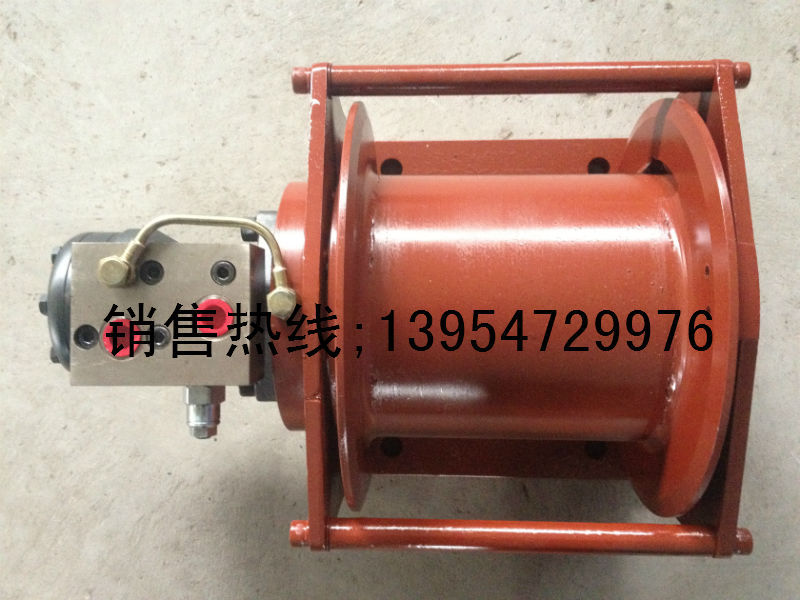

XSY-1.5型 液压绞车
结构特点：
XSY系列液压绞车由摆线马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其构紧凑、占用空间小，它适用于船舶、码头和汽车等各种起重和牵引设备中。
钢丝绳层数 | n | 1 | 2 | 3 | 4 | 提升压力 | 16 Mpa |
拉力 | Kgf | 1500 | 1370 | 1260 | 1170 | 大泵流量 | 60 L/min |
绳速（流量45L/min）n） | m/min | 30 | 34 | 37 | 41 | 马达排量 | 200 cc/r |
绳容量 | m | 12 | 26 | 40 | 55 | 传动比 | 1:5.8 |
A油口为提升油口 | M18×1.5 | 控制油口P | M10×1 | 建议钢丝绳直径 | 10 mm |
B油口为下降油口 | 润滑油口D | M10×1 | 重量（约） | 74kg |
| | | | | | | | | | | | |
注意事项：
-卷筒顺时针方向旋转为提升（可按用户要求）。为了安全起见，卷筒上至少保持缠有5～6圈钢丝绳。
-绞车制动为多片盘式制动器，静态制动扭矩580N.m ， 大回油背压应小于5bar 。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理，内部润滑用油脂润滑 。
-请使用8.8级以上的螺栓（M12以上）固定绞车。（提醒：目前设备不能用来载人）。
客户订货如有特殊要求，技术咨询，请于技术部联系。

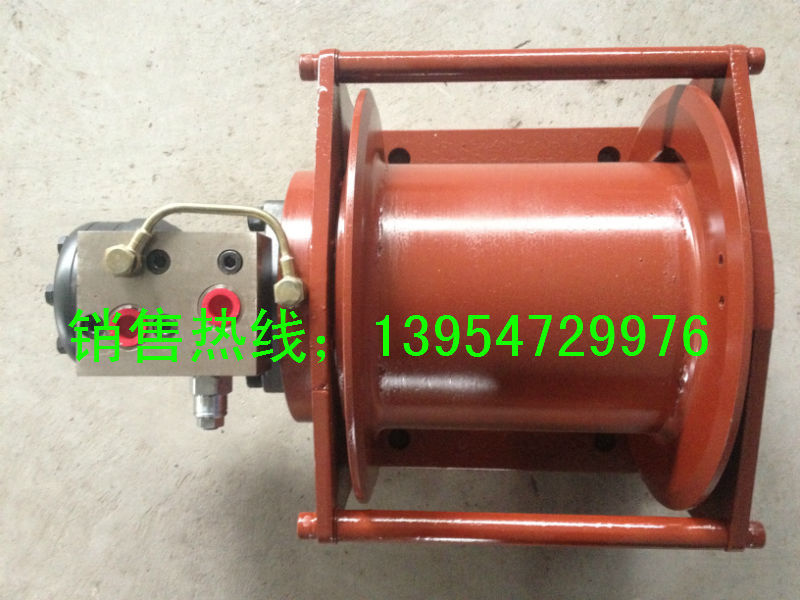

XSY-1.5-A型 液压绞车
结构特点：
XSY系列液压绞车由摆线马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其构紧凑、占用空间小，它适用于船舶、码头和汽车等各种起重和牵引设备中。
钢丝绳层数 | n | 1 | 2 | 3 | 4 | 提升压力 | 16 Mpa |
拉力 | Kgf | 1500 | 1370 | 1260 | 1170 | 大泵流量 | 60 L/min |
绳速（流量45L/min）n） | m/min | 30 | 34 | 37 | 41 | 马达排量 | 200 cc/r |
绳容量 | m | 12 | 26 | 40 | 55 | 传动比 | 1:5.8 |
A油口为提升油口 | M18×1.5 | 控制油口P | M10×1 | 建议钢丝绳直径 | 10 mm |
B油口为下降油口 | 润滑油口D | M10×1 | 重量（约） | 74 kg |
| | | | | | | | | | | | |
注意事项：
-卷筒顺时针方向旋转为提升（可按用户要求）。为了安全起见，卷筒上至少保持缠有5～6圈钢丝绳。
-绞车制动为多片盘式制动器，静态制动扭矩580N.m ， 大回油背压应小于5bar 。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理，内部润滑用油脂润滑 。
-请使用8.8级以上的螺栓（M12以上）固定绞车。（提醒：目前设备不能用来载人）。
客户订货如有特殊要求，技术咨询，请于技术部联系。
