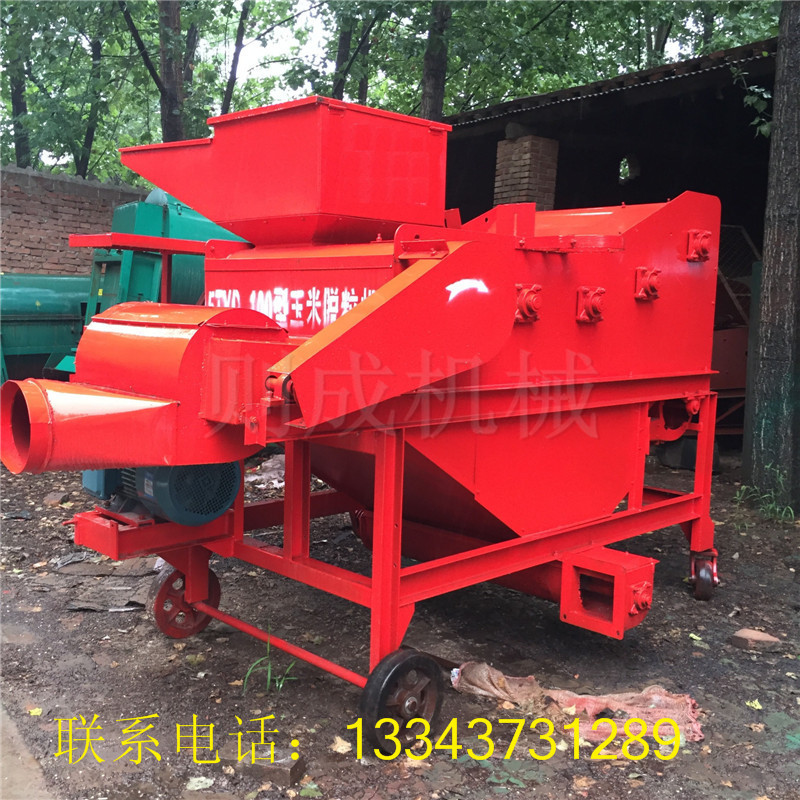

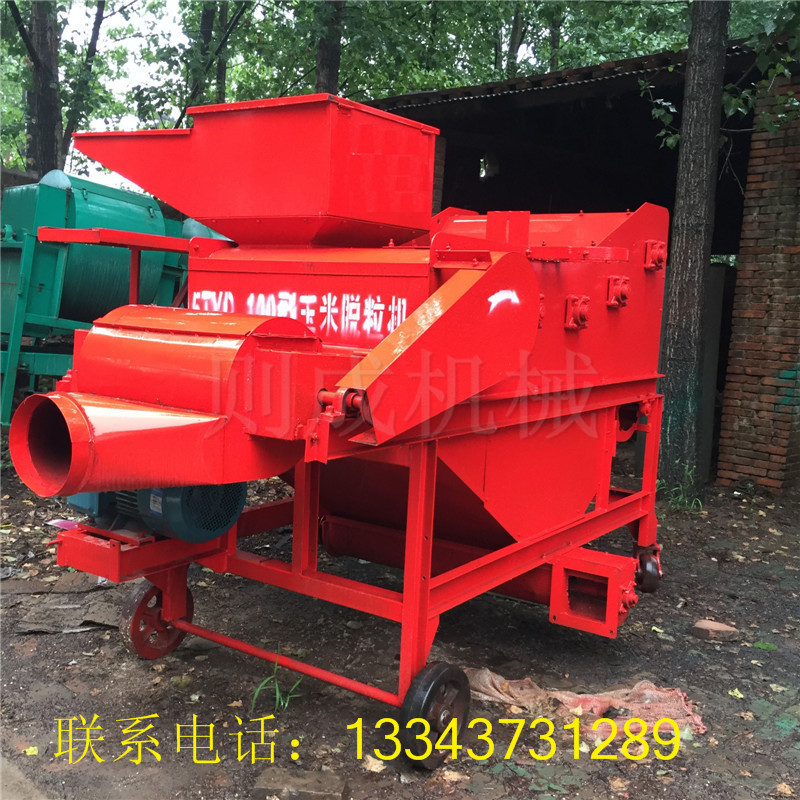

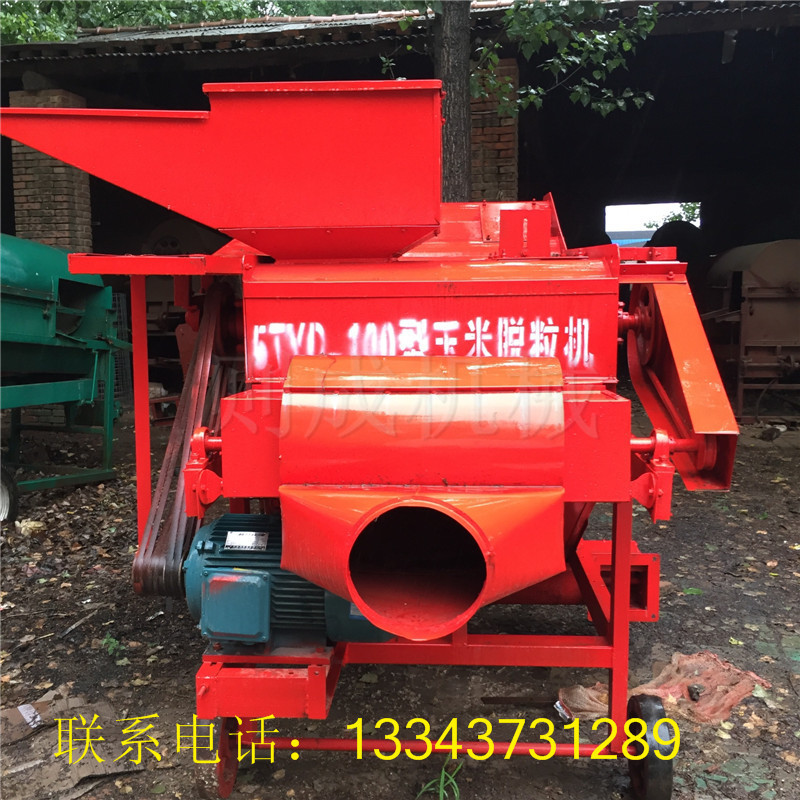

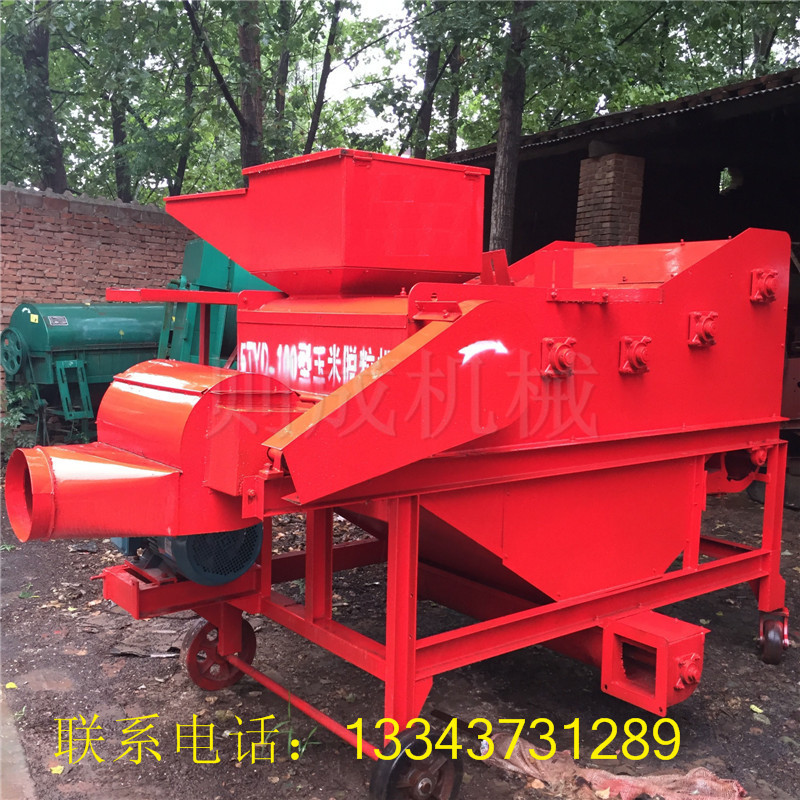

该机由机架、上料机、提升机、电动机、齿辊、进料斗、滚筒、风机、地轮等部分组成。
产品特点

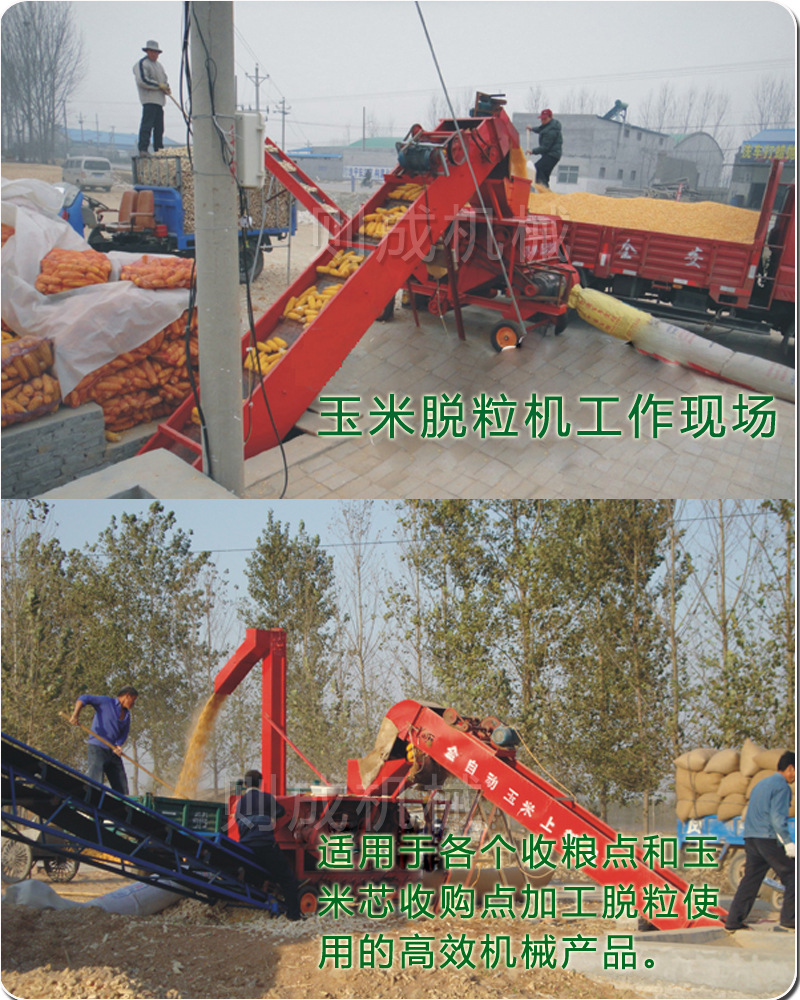

5TYD-100型系列机动玉米脱粒机占有全国同类产品之优点，在广泛吸取用户意见的基础上严格设计、制造的新一代大型玉米 脱粒机械。其具有结构合理、脱净率高、破碎率低、玉米籽粒和玉米芯分离彻底，使用方便、安全、可靠等特点，集脱粒、清选为一体，适用于各个收粮点和玉米芯收购点加工脱粒使用的高效机械产品。
主要技术参数和性能指标
1、外形尺寸：长×宽×高3000×10000×3200
2、结构形式：复式
3、配套动力：19.4kw
4、喂入形式：全喂入
5、生产率:≥30000kg／h
6、脱净率：≥99％
7、破碎率：≤3.0％
8、总损失率:≤3.0%
9、整机重量：1300kg
工作原理是：

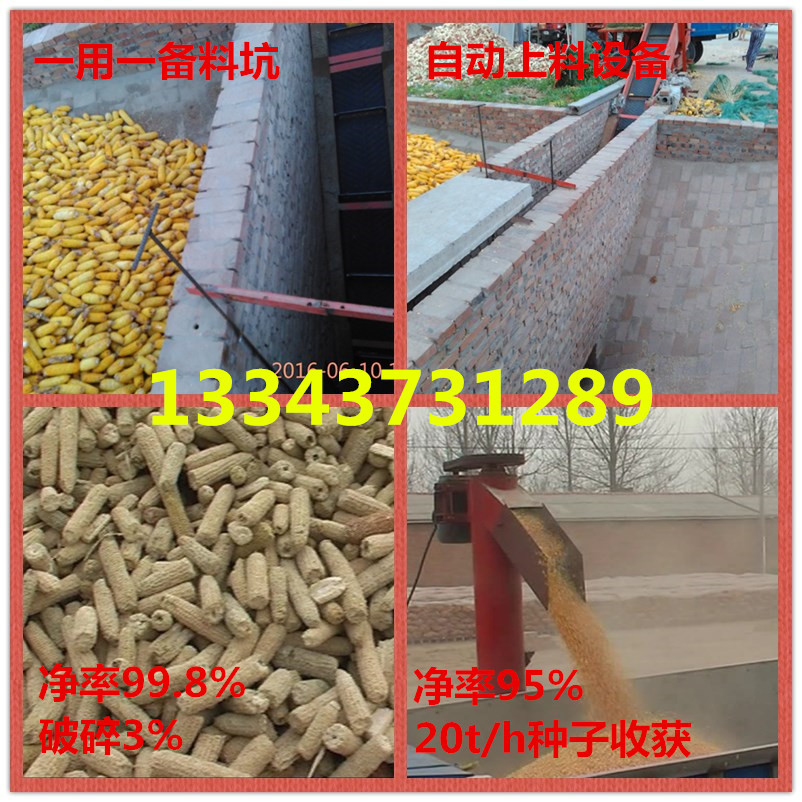

玉米捧卸入地坑，在从地坑的闸门放入上料机，通过上料机把玉米棒输送道进料口，由进料口喂入，玉米棒在高速旋转的滚筒内，受主轴旋转所产生的向心力的作用下，被主轴上的板齿的撞击和搓揉，玉米籽粒和玉米芯分离，籽粒脱落后在重力以及离心力的作用下，向下进入分离室，而同时玉米芯则由轴向力输推到出芯口而排出。进入分离室后的籽粒通过风机清选后落入下边绞笼，通过绞笼的推动下进入提升机，在有提升机输送至机外收存。
行业机密：

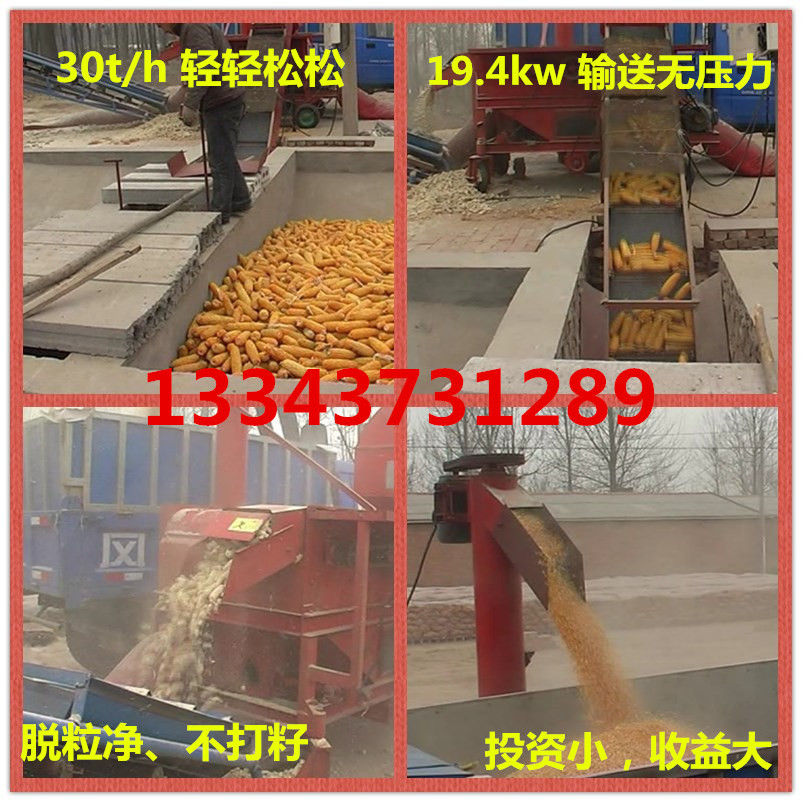

1作业能效：每小时30t作业能效，正常每天脱粒200t
2产生效益：每亩地玉米芯产生20元效益，厂家提供渠道
3行业操作：采用免费使用脱粒机，芯回收方式产生效益
4投资费用：场地、人工、设备
