*温馨提示*
本设备属于大型机器一般不支持线上交易，如有需要订购请直接电话或当面对话。具体细节双方协商沟通需要签订正式购销合同，我们将为您提供最优质的产品与服务，谢谢合作。
瑞安市申工机械有限公司
Ruian ShengGon Machinery co
12000吨17-8mm无氧铜杆上引连铸设备
目录
一、设备描述 3
1.生产过程 3
2.设备优势 3
3.详细技术资料 4
4.电气系统 5
5.供货范围 5
6.生产线的组成部分 7
7.用户必备 12
8.验收标准 12
9.供方责任 12
二、价格、保修期及责任 13
1.价格及支付方式 13
2. 发货 13
3.保证 14
三、公司简介 14
一、设备描述
1.生产过程
该无氧铜杆上引连铸机组工作过程为：电解铜——熔化炉——过渡仓——保温炉——结晶器——牵引机——自动调速装置——收线机——成品
2.设备优势
我公司生产的无氧铜杆上引设备具有以下优点:
1）控制氧含量消除铜杆空心的核心工艺技术：
经过的不断改进和探索，开发出一套独特的工艺技术。可有效地消除空芯和将氧含量控制在10ppm范围内的先进核心技术。
2）能耗低，单吨能耗比国内同类设备低20%：
公司对工频炉的炉体结构、感应器等方面进行了重大改进。由O型熔炉改为W型熔炉，使原来每吨熔铜的耗电量由400度以上下降到350度以内。
3）可拆卸感应器，维修灵活，维修时间短：
上引设备中，炉膛的寿命一般为1年半到两年，而感应器的寿命为1年，我们公司经过专门的结构设计，使感应器可以灵活拆卸，只维修感应器，保证炉膛。大大减少了维修成本。
4）电脑控制，计算机温控档位自动转换，伺服驱动系统，人机对话操作界面：
我们公司自主研发的电脑控制程序，控制精度高，拥有自己的自主知识产权，客户可享有永久免费的程序升级。
5）全自动控制收排线，单盘8mm铜杆收卷重量3吨以上：
收排线系统采用了变频控制，与上引联动，从而高精度的实现精密排线，单盘收卷重量在3吨以上，最重达到4吨。在国内遥遥领先。
6）耐温等级最高的炉料：
公司自主研发配置的炉料，采用耐温等级为1790度的红柱石为主材料，起耐温等级远远高于其他厂家的1300度的耐温等级，使炉子的使用寿命得到提高。
7) 独特的工艺技术，可以使炉子在一年内停炉2次-3次。
3.详细技术资料
1）型号：SYLZ-12000T
2）年生产能力：12000吨（全年不间���）
3）感应炉形式：联合式连体炉
4）铸杆头数：20根头
5）铸杆尺寸： ø17mm-Ф8mm
6）牵引速度 ：0~3m/min可调
7）全年工作时间：7920小时
8）收线机：10台
9）收线盘规格： Φ700mm× ф1500mm×800mm
10）收线方式：电脑控制全自动收卷
11）熔铜速率：≥1400kg/h
12）单吨熔铜电耗：320KWH/吨（根据现场配置及原材料品质）
13）收线单卷重量：3吨以上
14) 液位跟踪精度：±2mm（可调）
15）主机安装尺寸：40米×7.5米×6.5米
4.电气系统
1）电源
A.三相四线380V 50Hz
B.耗用功率：600KW
C.装机容量：800KVA
2）300KW发电机组（备用电源，需用户自备） 1台
3）软水处理设备2t/h（需用户自备） 1台
5.供货范围
第一部分、熔化保温炉系统
1 熔化保温炉连体炉壳 1套
2 炉盖 1套
3 炉架 1个
4 感应器壳 2个
5 熔沟 2个 连体
6 线圈 3个
7 水套 3个
8 铁芯 3个
9 炉料 1套
10 镍铬镍硅热电偶 3套
11 立柱 4根
12 压梁 2根
13 大板 1个
14 筑炉底板 1套
15 膨胀圈 1套
第二部分、20头铜杆牵引机系统
1 牵引机平台 1套
2 触摸屏PLC控制双伺服电机驱动系统 1套 PLC为三菱品牌。伺服为安川品牌
3 液面升降自动跟踪系统 1套
4 气动夹紧系统 1套
5 冷却水系统 1套
6 铜杆结晶器悬挂系统 1套
7 铜杆结晶器 24套
8 结晶器保护套 100套
9 结晶器石墨模 200只
第三部分、电气系统（共6台柜）
1 电源柜 1台 电器元件为正泰品牌
2 熔化炉调压柜 1台 电器元件为正泰品牌
3 保温炉调压柜 1台 电器元件为正泰品牌
4 电容柜 2台
5 操作台 1台 元件为欧姆龙品牌带温控自动换挡
第四部分、自动收排线系统
1 自动调速装置 1台
2 变频控制自动收线机 10台 变频器为安川品牌，
3 收线道轨 10个
4 收线小车 20个
5 收线架 25个
6.生产线的组成部分
1）熔化保温炉
熔化保温炉将电解铜板熔化成铜液，并保持铜液恒定的温度，从而确保生产出高质量铜杆。与其他厂家不同，我们的炉子的感应器是可拆卸的，可以只维修感应器，保证炉膛，大大减少了维修成本。
2）加料装置
该装置将电解铜板加入熔化炉中，操作简单且节省电力。
3）上引装置
该装置为整条生产线的主要部分。它包括上引装置，液位跟踪装置及结晶器。每台上引装置可以连续不断牵引20根头。液位跟踪装置可以确保结晶器插入铜液的深度保持相对稳定，以保证铜杆的质量。结晶器可将铜液冷却成铜杆，每根结晶器可单独更换，单独控制。我公司可以长期以最低价格为客户提供设备上结晶器等备品备件。
4.牵引架
牵引架安装在上引装置的上方。它牵引每根铜杆准确无误的进入收线装置。
5.调速装置
调速装置安装在牵引架和收线机之间。它通过电子信号控制着每根铜杆进入收线机的速度。

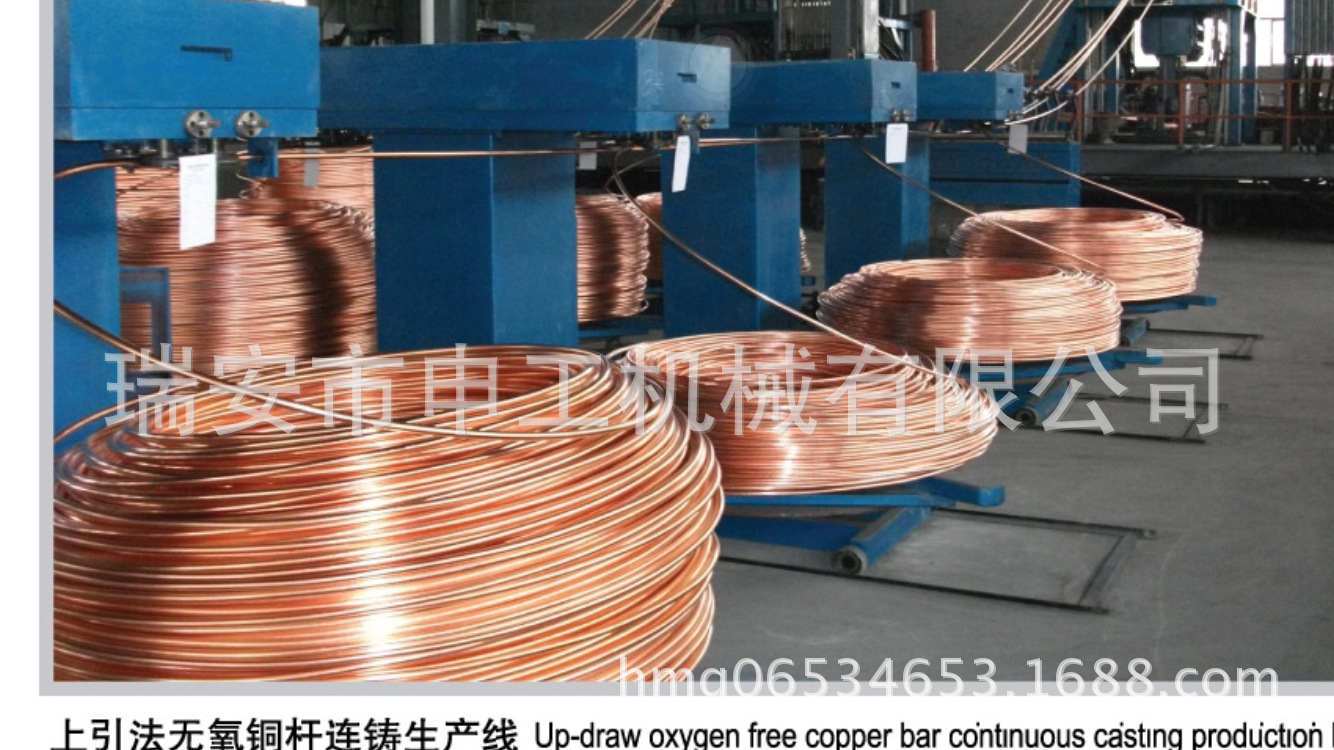

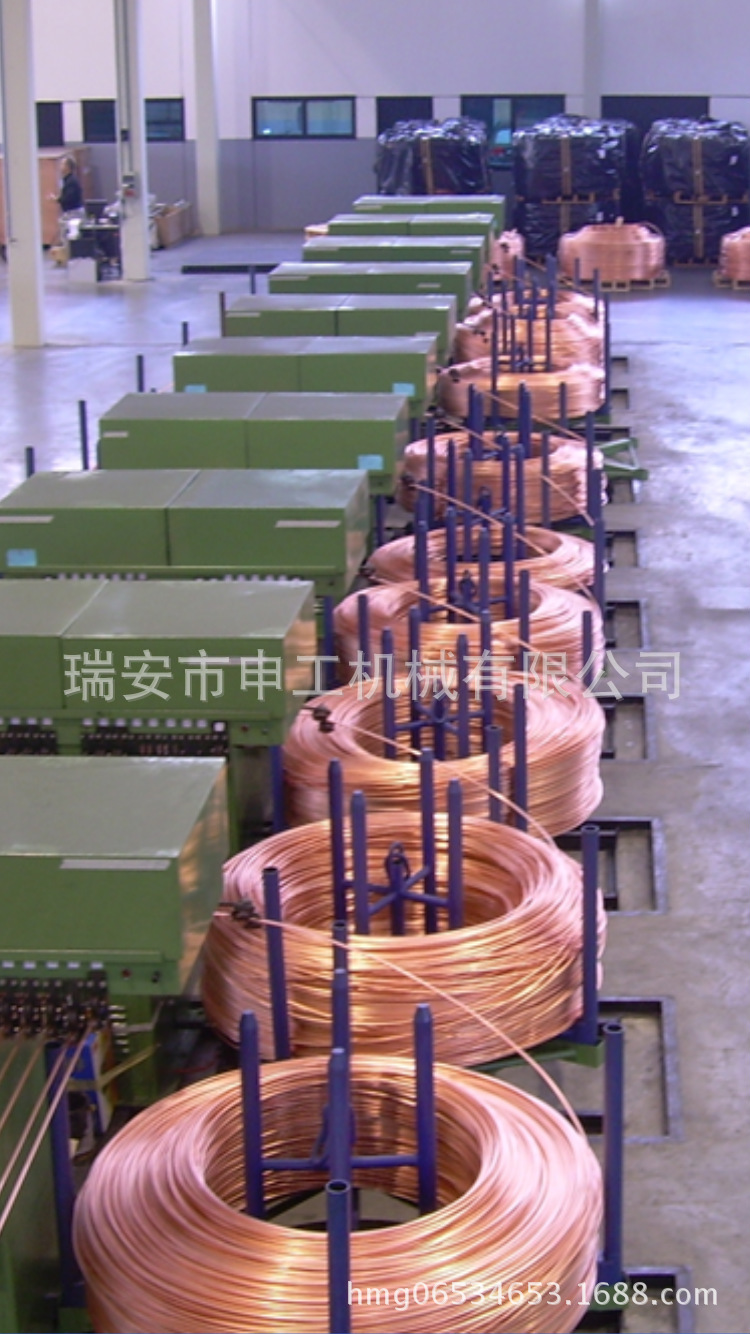

6.收线装置
收线装置是由收线道轨，收线盘，收线架以及收线机组成。每台收线机可以同时收两根铜杆。铜杆光亮，排列整洁，且每盘可收3吨以上。
7.电气系统
电气系统为每部分装置提供电力。电力控制系统可控制熔化保温炉，上引装置，收线装置及水冷却系统。
8.操作台
该操作台可以显示熔化炉及保温炉的温度，冷却水系统的温度。工人可根据熔化炉的温度变化及时添加电解铜板，从而可进一步确保铜杆质量。
7.用户自备
1）300KW发电机组（备用电源） 1台
2）软水处理设备2t/h 1台
水源要求：
A.以不结垢为准（具体指标略）
B.流量要求：150立方/小时
C.压力：5公斤以上
D.循环池要求：150立方（按图施工）
E.水温要求：25℃~ 30℃
3）150吨冷却塔 1台
4）150吨循环水池 1座
5）空压机 (1m3) 1台
A.气源压力：6公斤以上
6）设备基础按图纸要求施工
7）焊接平台用的钢材和连接水电用的水管，电线由供方在需方现场提出，需方购买。
8）电气焊和安装工具若干
9）原材料阴极铜应符合LME技术指标。
10）石墨片要求： #3299
11）木炭要求：应烘干水分后使用
8.验收标准
1）设备验收：在供方的指导下进行送电、化炉、洗炉、加料、引杆，并在电炉烧结10天后对设备进行验收。机械电器等各方面应运行正常。
2）产量验收：电解铜生产时设备连续生产24小时，产量35吨，符合以上指标双方应在验收报告单上签字，并交付需方投入正常使用。
9.供方责任
1）提供设备的使用说明书一份
2）提供设备的基础图、平面布置图、电器配线图各1份
3）指导安装调试
二、价格、保修期及责任
1.价格及支付方式
1）价格
名称 型号 金额（元）
无氧铜杆上引连铸机 SYLZ-12000T-
Ф8mm 1200000.00
总计￥：120万元人民币
A.所报设备所有价格的有效期为从2016年8月14日起30天。
B.价格条款：含税不含运费
C.我方将派遣工程师前去买方工厂指导安装。买方需免费提供方安装调试人员的食宿（出口设备需方提供往返机票及工资）。
2)付款方式
预付30%合同生效，提货时再付合同总额的70%。
2.发货
1）目的港：
2）包装：牵引机、收线机及配电柜为真空透明膜缠绕包装，炉料用木托或吨包包装，其余均为裸装。
3）交货时间: 70天。
3.保证
1）在水电正常使用的情况下，供方承诺机械电器大件部分，即：调压器、PLC、电器，伺服电机，驱动器，汽缸，电磁阀保用一年。炉子在水电正常情况下，保用一年，用废铜生产时造成的熔沟的堵塞不在免费保修范围。设备终身负责维修，只收成本价。易损件最低价格供应。
2） 公司长期提供优质的售后服务，设备如果出现问题，接电话2个小时内我们做出响应，如解决不了问题，我们技术人员将在最短内赶到现场。维修期间买方需免费提供供方安装调试人员的食宿，往返机票和每人每天50美元的工资。
三、公司简介
公司是主要从事制造有色金属熔炼、加工设备设计与制造，技术服务为一体的高新技术企业。我公司拥有长期从事上引设备设计开发的技术人员和完善的质量保障体系及一流的员工队伍，几年来发挥人才优势，在生产设备和工艺上拥有自己的核心工艺技术。在借鉴和吸取国内外铜加工行业设备、工艺的基础上，经过不懈努力和探索，在上引连铸铜杆、铜排方面都取得了傲人的成绩。产品质量深受用户好评，为全国电线电缆行业提供了大量的服务。
