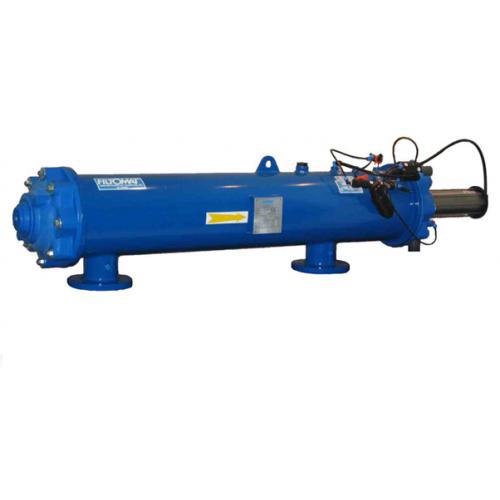

卧式水力驱动吸式自清洗过滤器； 型号 公称直径(mm) 流量(m3/h) 重量（kg） D (mm) H (mm) L (mm) L1 (mm) L2 (mm) L3 (mm) KWS-3 80 40 140 325 312 1940 1510 800 225 KWS-4 100 80 160 325 312 1965 1535 800 235 KWS-6 150 150 195 325 312 2450 2020 1200 260 KWS-8 200 300 215 325 312 2475 2045 1200 285 KWS-10 250 400 345 426 363 2530 2100 1200 310 KWS-12 300 600 420 480 390 2580 2150 1200 335 KWS-14 350 900 460 480 390 2830 2400 1400 360 KWS-16 400 1100 550 630 465 2890 2460 1400 385 原理 原水由进水口(7)进入过滤器，经粗滤网(1)较大的颗粒杂质,进入精滤网(2),过滤后净水由出水口(10)流出。此过程中，原水中的杂质不断在滤网表面积累。致使过滤器出、入口间形成了一个压差△P,当此压差△P达到压差控制器⑦预设值时。自动清洗功能启动，排污阀(5)开启，在过滤器内压力与对大气的排污口间的压差作用下，滤网表面的杂质经吸咀(4)、集污轴(3)、水力马达(12)由排污阀排出。在此过程中，由于水力马达、集污轴、液压活塞(11)的共同作用使得吸咀在精滤网表面做螺旋扫描，将整个滤网表面杂质清洗干净。清洗结束，排污阀关闭。在液压活塞的作用下，集污器回到起始位置。一个清洗周期结束 结构特点 1、过滤效率高：独特滤网结构大大增加了滤网的有效过滤面积，从而提高了过滤器的过滤效率，因此设备体积更小，结构更紧凑。 2、智能控制:PLC控制，自动反冲洗滤网，自动排污，无需人员值守。 3、连续供水:反冲洗系统供水无须间断，反洗耗水量小。 4、使用方便，根据现场要求有多种结构形式可供选择，可满足现场安装、操作、维护方便的要求。 5、过滤精度准确：过滤精度可在30微米～3000微米选择。 6、运行成本低：自动控制，节省人力；结构紧凑，节省空间投资；操作、维护方便节省节省运行成本。 用途： １、 工业：钢铁、电力、化工、纺织、制药、造纸、汽车、制糖等循环冷却水等。 ２、 市政：生活用水、热力供暖、地源热泵、、污水处理等。 ３、 灌溉：农业、园林、绿地、高尔夫球场等。 ４、 其他: 中水回用、海水淡化、海水养殖、船舶压载水等。 性能： 单台流量：30～1100m3/h 最小工作压力：0.2MPa 最大工作压力：1.0 MPa、1.6 MPa、2.5 MPa 最高工作水温: 65℃ 过滤精度范围: 30～3000微米 滤网清洁时的压力损失:不大于0.01 MPa 清洗滤网所需水量：80～120升（最小工作压力时） 自清洗时间：10～20秒 控制方式：PLC智能控制，压差、时间、手动、故障报警。 电源要求：交流220V，50Hz, 50W 安装形式：卧式安装。也可根据现场情况水平、竖直或倾斜安装。
