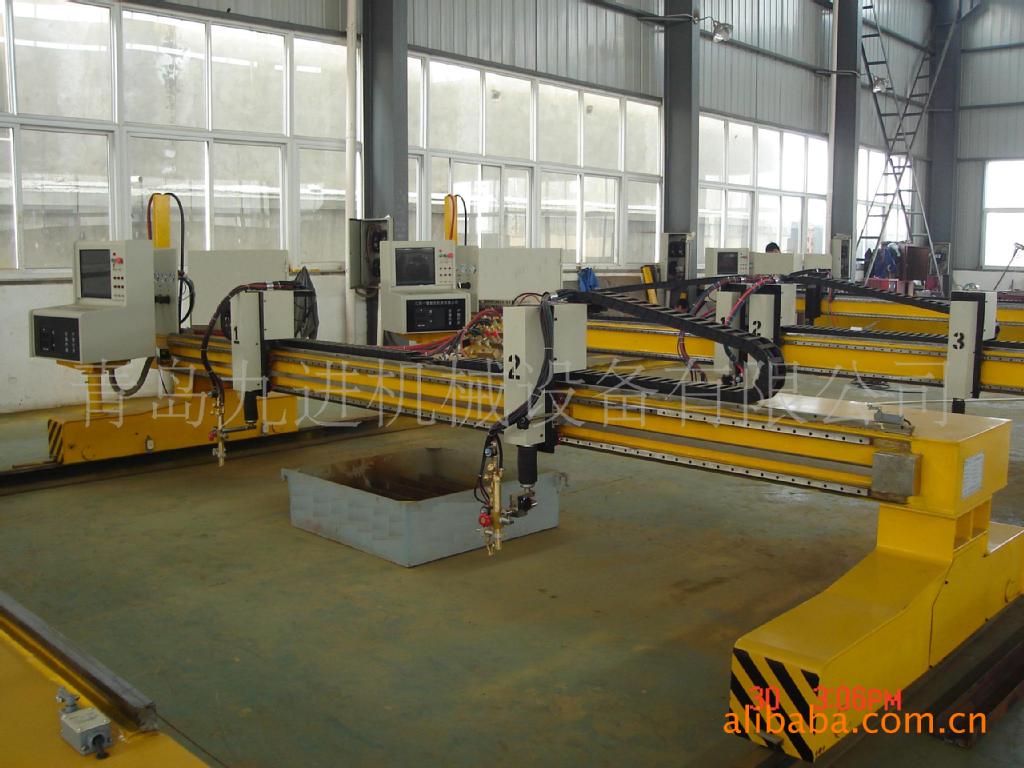

设备名称：数控火焰/等离子切割机
序 号 | 项 目 | 数量/规格 | 备注 | -
| 主机机型 | SL-8716 | | -
| 驱动方式 | 双边驱动 | | -
| 机床轨距 | 7000㎜ | | -
| 机床轨长 | 16000㎜ | | -
| 有效切割宽度 | 6400 | | -
| 有效切割长度 | 14000 | | -
| 横向移动体 | 3（组） | | -
| 数控系统 | 1（套） | | -
| 火焰割炬 | 3(套) | 数控火焰割炬2组 无限回转割炬1组 | -
| 纵横向气路电缆传动 | 1（套） | | -
| 切割方式 | 火焰(氧气/乙炔/丙烷) | | -
| 火焰切割厚度 | 碳钢6－150mm | | -
| 割炬升降行程 | 1-200mm | | -
| 快速行程速度 | 0－12000 mm/min | 无级可调 | -
| 切割速度范围 | 50－6000 mm/min | 无级可调 | -
| 交点偏移 | 0.5㎜ | | -
| 直线度 | 0.4㎜ | | -
| 圆 度 | 0.5㎜ | | -
| 对角线差 | 0.5㎜ | | -
| 重复定位精度 | 0.2㎜ | | -
| 气体压力 | 切割氧压力1.0-1.2Mpa 预热氧压力0.5-1.0MPa 切割氧压力1.0-1.2Mpa 丙烷压力0.25Mpa | |
|
二、执行标准
A) 设备整机定位精度、重复精度:符合JB/T5102-1999标准
B) 切割尺寸精度、切面质量:符合JB/T10045.3-1999标准
C）切割质量和尺寸偏差:符合JB/T10045.4-1999标准
系统特点
◇ 控制精度：±0.001mm
◇ 坐标范围：±99999.99mm
◇ 最大脉冲频率：200KHz；最高运行速度：15米/分钟
◇ 最大程序行数：1万行
◇ 最大单个程序：1M
◇ 用户程序空间：256M
◇ 时间类分辨率：10ms
◇系统工作电源：DC +24V直流电源输入
◇系统工作环境：温度-10℃至+60℃；相对湿度0-95%无凝结
系统功能
- 全中文/英文菜单系统；
- 45种常用图形库（包括网格图形），可选择设置片尺寸和孔尺寸；
- 支持EIA代码（G代码）及FastCAM等各类套料软件；
- 图形比例、旋转、镜像、矩阵排列；
- 图形钢板校正；
- 可自定义坐标系，支持两维坐标的所有八种可能；
- 可自定义全部输入输出端口的类型（常开或常闭）和编号；
- 可自诊断系统所有IO状态和按键状态，方便检查和排除故障；
- 可单个或全部导入导出文件；
- 日期、星期、时钟显示；
- 参数备份和在线升级；
- 各类加工参数齐全，可满足不同工艺需求；
- 支持边缘切割；
- 运动中可实时加速、减速；
- 根据钢板厚度，在转角处可自动限速，有效防止过烧；
- 选行和选号；
- 动/静态加工图形显示，图形放大/缩小，放大状态下动态跟踪切割点；
- 任意设定起始速度、升降速时间；
- 具有断电、断点保护记忆功能；
- 可设置不同的管理权限和相应的密码，维护管理层的权益；
机械部分
1.）机器门架结构
主机由横梁和两个纵向端架组成。机器门架由端架和横梁组成，横梁采用矩型方管结构，回火去内应力，具有很高的强度和刚性，横梁上可安装多个小车。纵、横向移动装置均采用拖链。机械部分实现高精度齿轮齿条和钢带传动，从而在主从割炬间实现同像和镜像平稳传动。
2.）机器驱动
机器的驱动是由可靠的电机驱动系统实现的。纵向和横向的驱动装置都由驱动齿轮箱和精密齿条组成，末级齿轮和齿条间的啮合可自动消隙，从而保证了机器在连续运动中的高精度。高强度高精度双边纵向齿条和齿轮驱动导轨采用高强度路轨精加工而成，并从安全角度考虑还加工导角面。
- Ø 电源输入两相200—230V（+10%，-15%），50/60Hz
- Ø 使用温度-10—45度
- Ø 电机最高回转数3000转/分钟
- Ø 内置再生电阻
- Ø 编码器分辨率2,500线
3.）单割炬组
★等离子割炬组：单割炬组等离子割炬，用于碳钢、不锈钢、有色金属的常规切割。
★夹持器：割炬夹持器能使割炬在各个方向调节。
★升降调节装置：升降装置为同行最优. 升降机构直流减速电机带动滚珠丝杠，配以直线轴承结构准确可靠.
5.4、气路部分：
采用我国常用的氧气表，压力表连接管路安全可靠，配以优质电磁阀通过电脑控制准确开关节约气体，总阀门电控形式方便可靠。
1、技术资料、图纸的提供
- Ø 合同生效7日内提供设备基础图纸、设备工作台图纸
- Ø 进行现场预埋件、预装件的指导工作
- Ø 机床电器接线图
- Ø 数控系统、交流驱动及电机、减速箱等进口部件随机所带的技术资料
- Ø 装箱单、产品合格证
2、随机附件的提供常用工具一套
火焰割嘴4只，工具一套。

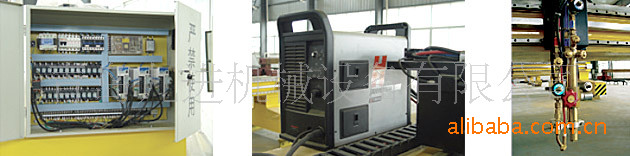

8、供货组成单元
- · 机架总成：箱型4米
- · 割炬总成：国产
- · 气路系统：德力西电磁阀
- · 自动点火: SL2008专利点火器
3、设备的安装验收
- Ø 产品发货前，由需方按照《客户验收书》在供方工厂空载试运行验收
- Ø 需方按照安装说明书的要求事先做好设备安装的一切准备工作，通知供方发货，供方产品发货到需方工厂两天内，供方到达需方工厂进行安装调试。
- Ø 设备安装调试完毕，需方按照供方提供的《客户验收书》逐项进行验收，验收合格，双方代表签字，设备交需方投入使用
4、质量保证
- Ø 供方对产品的质量负责，质保期从产品安装、调试验收合格之日起算起，为期12个月，在质保期内，如属于使用不当造成的设备故障，供方应及时派员负责解决
- Ø 供方负责对需方的售后服务工作，在接到需方的维修服务通知后1小时内作出答复，维修人员24小时内赶到需方设备现场
5、其他
1、由我方派出技术人员至用户现场负责安装、调试，并会同用户代表一起进行现场验收，
对相关人员进行培训。
2、对需方要求
- Ø 需方负责基础的土建施工(供方提供基础图纸作参考)，负责将符合要求的气源、电源、
铺设至现场，负责悬挂电缆和管道的支架的施工，切割平台的施工等。
- Ø 在安装调试过程中，需方将给予积极的配合，提供必要的设备和人员的支持(如起重
设备，电焊工和钳工等)。
