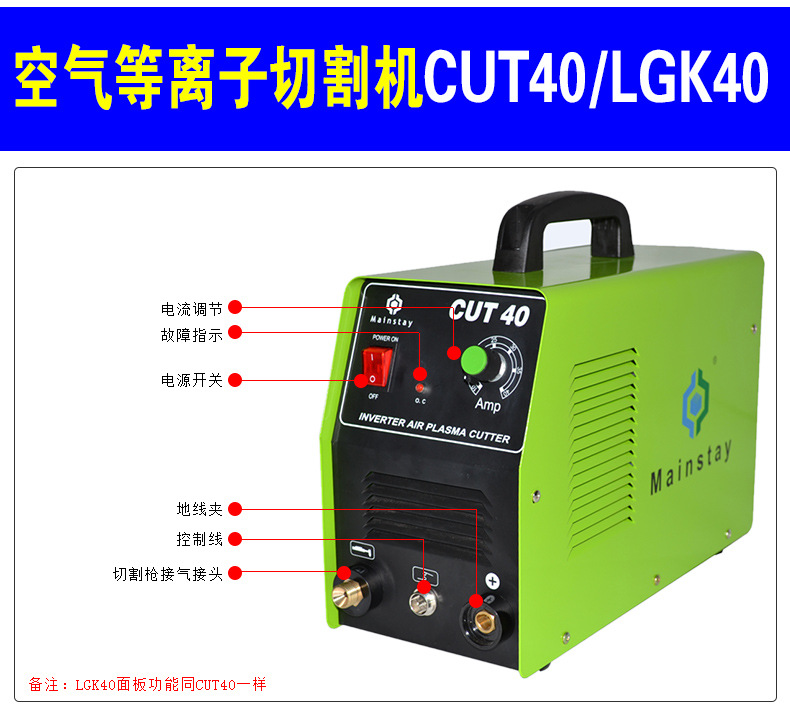

空气等离子切割机面板功能详细介绍

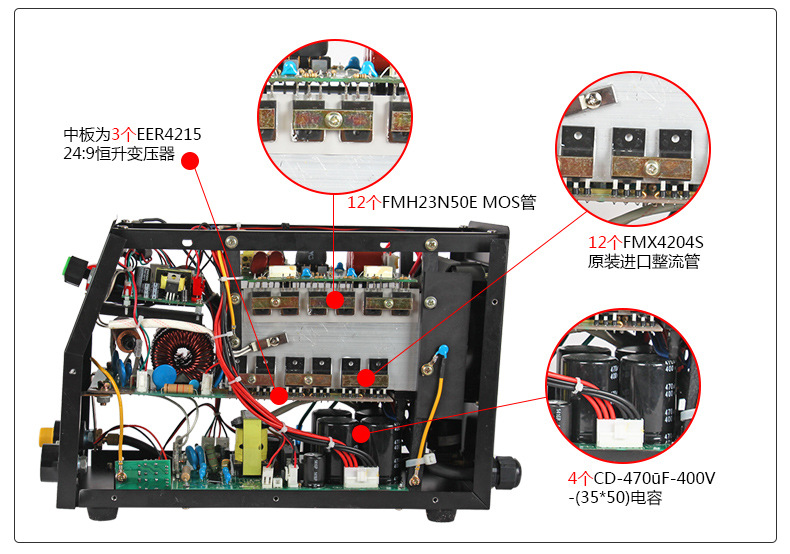

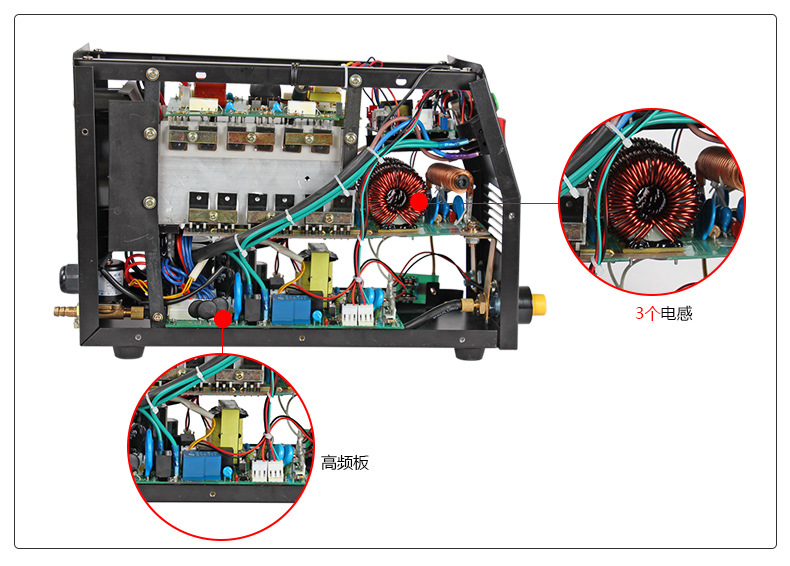

空气等离子切割机 便携式等离子切割机 等离子切割机CUT40内部结构
空气等离子切割机 便携式等离子切割机 等离子切割机CUT40
空气等离子切割机 便携式等离子切割机 等离子切割机CUT40
空气等离子切割机 便携式等离子切割机 等离子切割机CUT40
空气等离子切割机 便携式等离子切割机 等离子切割机CUT40
产品简介
空气等离子切割机CUT40、CUT50、CUT60是由世界最先进的转化技术生产制造。50/60HZ频率是反向高频（频率超过100HZ）通过V-MOSFET， 然后通过降低电压
和整流电流，通过PWM技术使逆变器电源产生强大的直流焊接电流。因为电源开关使
用逆变技术，所以主变压器的尺寸和重量大幅减少而效率也增加了30%。
根据高频振荡原理维弧系统容易起弧、它有预先提供和延迟关闭气体的功能。 空气等
离子切割机的特性如下：
1、稳定性
2、可靠性
3、轻盈
4、节能无噪音
5、高速切割
6、切割流畅无需抛光
空气等离子切割机应用范围广；适用于不锈钢、碳钢、 合金钢、低碳钢、 铜和其它有
色金属材料。
空气等离子切割机的安装
输入电缆连接
1、每一台等离子切割机机器的电源线必须连接到符合其输入电压协调等级的电压范围内。若一台输入电压为220V的切割机，错接到电压为交流380V的电源上， 这将导致
机器内部组件被烧毁。
2、确保电源线连接到电源开关，并防止氧化。确保接入的电源电压在等离子切割机机
器的输入电压范围内。
输出电缆连接
1.确保压缩空气管接头用高压橡胶管稳固的接在面板的气体接口上。
2.确保火炬的另一端被连接到通电集成终端然后将它们顺时针拧紧（防止泄漏气体）。
接地电缆的快速插头连接到前面板相应的接口处，然后拧紧。
3.确保火炬枪的空气塞被连接到开关面板的连接器上 （如果它是支持引弧的切割机，
确保火炬的引弧插头电缆被连接到面板引弧装置的插口上）。
空气等离子切割机的检查
1、确认等离子切割机是否按照标准正确接地。
2、确认便携式等离子切割机所有连接接口是否连接稳固。
3、确认等离子切割机 便携式输入电源电压是否正确。
空气等离子切割机的操作
1、打开面板的电源开关，调至“ON”处。此时，面板指示灯亮。 数显表上显示电流数
值。
2、调整气体压力数值，使其适用于该机器，打开气体压缩阀。
3、按下火炬的控制旋钮，电磁阀启动，可以听到空气等离子切割机内高频火花放电的
声音，同时，有气体流出割炬嘴。（带维弧的切割机，切割枪喷嘴有等离子弧喷出）
4、确保被切割物体的厚度在等离子切割机机器能切割的范围内。
5、将切割嘴与被切割物体保持1毫米的间距（如果是带维弧装置的切割机， 该距离可
以相对大一点），按下火炬的控制旋钮，在电弧点燃后， 焊接内的高频起弧火花马上
消失。使用者可以开始切割物体。
使用空气等离子切割机的注意事项
环境
1、等离子切割机操作应在一个相对干燥的环境下进行，空气湿度一般不应超过80%。
周围温度应在-10摄氏度至40摄氏度之间。
2、避免在日光下或雨中进行焊接，不要让水或雨水渗进等离子切割机内。
3、避免在灰尘区或含有腐蚀性气体环境下进行切割工作。
4、避免在有较强的空气流动的环境中进行切割操作。
安全
1、确保等离子切割机通风良好！
这是小型切割机，在操作时，有较大的工作电流通过，自然通风不能满足机器制冷却要求，故内装两个风扇来有效地冷
却机器内部的发热部分一时期工作平稳。注意：使用人员应确认通风处未被覆盖或堵塞
，等离子切割机和周围物体的距离应不小于0.3米， 用户应一直注意保持良好的通风，
因为这对于等离子切割机更好的工作和保证更长的使用寿命是非常重要的。
2、禁止过载！
使用人员应记得随时观察最大的允许负载电流（相对可选定的负载持续率），保持输出
电流不超过最大的允许负载电流。
电流过载将会明显地缩短切割机的使用寿命，甚至可能烧毁等离子切割机。
3、禁止电压过高！
电源电压列在“主要性能参数”表中，在一般情况下，机内的���压自动补偿电路将保证输
出电流保持在允许的范围。如果电源电压超过允许值，将会损坏等离子切割机，使用人
员应充分了解此种情况，并采取相应的预防措施。
4、每个机器的后面都附有一个接地螺丝，并标有接地标记。在进行操作前，选用一根
截面大于6㎜2的电缆线，将便携式等离子切割机外壳可靠接地，以释放静电或防止由于
漏电可能发生的事故。
5、如果等离子切割机工作时超过标准负载持续率，等离子切割机可能会突然进入保护
状态而中止工作，这表示切割机超出标准负载持续率，过度热能触发了温控开关，使其
停止工作，同时在等离子切割机前部面板上的红色指示灯亮起。
在这种情况下，您不必拔下电源插头，以便冷却风扇可持续工作，对空气等离子切割机
进行冷却。当红色指示灯熄灭后，温度降至标准范围，可以重新开始切割操作。
提示
1、当使用者在切割物体时，确保切割嘴没有与被切割物体直接接触。 需倾斜持火炬，
并确保切割嘴与被切割物件保持1毫米的间距，以保护切割嘴。
2、维护等离子切割机，如果支撑弧频率是向下或没有弧形形成，用户可以用砂纸磨去
电极间的氧化膜。然后机器可以恢复正常操作状态。
维护与故障检修
1、定期通过压缩空气清楚灰尘。若等离子切割机的工作环境处在灰尘较大的区域，则
需每日为机器清除灰尘。
2、确保压力值适用于切割，以保护机器内部的小元器件。
3、确认所有接口都已稳固的接好（特别是内部组件的连接），扭紧连接口。
4、避免使等离子切割机处于潮湿环境中，不要让水渗进切割机内。操作时，机器必须
处于干燥的环境中，且需与其他
物件相隔一定的距离。确认以上条件符合后，可以开始切割作业。
5、如果长时间不适用该机器，需将其放入相应的包装箱内，并存放在干燥的环境中。
空气等离子切割机 便携式等离子切割机 等离子切割机CUT40故障维修
等离子切割机故障 | 等离子切割机故障排除方法 |
指示灯亮，风机不动，控制旋钮不工作。 | 可能是过压保护开启。将机子关闭，断电几分钟后再重新开启。 |
指示灯亮，风机动，按下切割机的控制按钮，电磁阀未启动，未能听到焊机内高频火花放电的声音。 | 1、确认切割枪是否开路。 2、确认切割枪的控制按钮是否损坏。 3、上板的辅助电源部分已损坏，没有DC24V输出。 |
指示灯亮，风机动，按下切割枪的控制按钮，未能听到焊机内高频火花放电的声音，内部二极管红色灯亮。 | 1、确认上板的MOS管K1170是否损坏（运行模块损坏）。 2、确认底板的变压器是否损坏。 3、确认控制板是否损坏。 |
指示灯亮，风机动，电磁阀已启动，但未能听到焊机内高频火花放电的声音，且内部二极管红色灯不亮。 | 引弧装置存在故障： 1、放电尖端相隔太远或者两者有粘连。 2、引弧变压器初级线圈损坏或接触不良。 3、确认整流管是否接触良好。 4、确认高频电容是否泄漏，若是，则继电器损坏。 |
其他部分正常，但操作时，电弧没有被触击。 | 1、输入电压过小。 2、空气压缩机的压力过大或者过小。 |
