(一)、设备简介

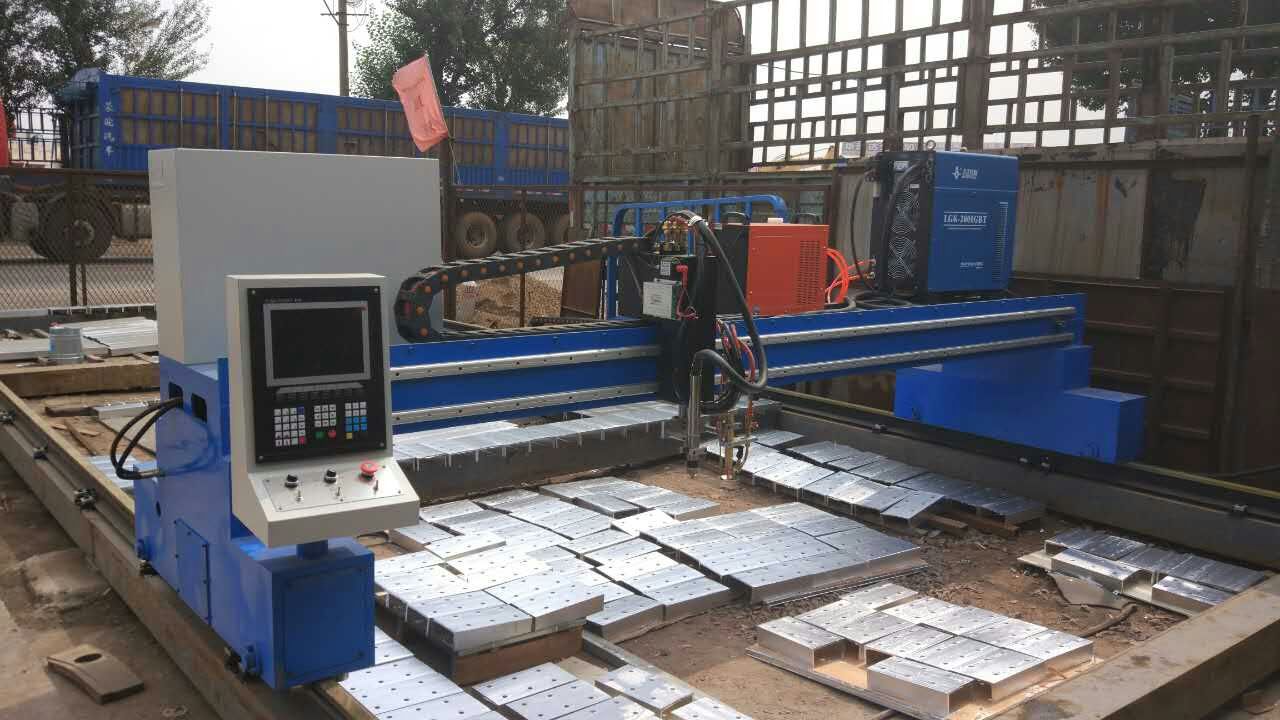

龙门式数控等离子/火焰切割机是为适应市场需求而研制的一款高性价比的数控切割机床,它广泛用于中小批量的下料加工行业，钣金加工、铁艺制作、机械修理、电柜制造等需要切割中板和薄板的行业,它不仅可以切割碳素钢板,还可以切割不锈钢板、铜板、铝板以及各种有色金属.
整机设计美观大方、高速准确、操作方便、工作效率极高,切割机床的纵横梁，采用高强度型钢焊接加工成型而成，振动时效及自然时效处理消除焊接应力，并使用大型加工中心一次性刨削加工成型，保证了机床的精度；该机床结构经过严格的测试和验证，满足各种复杂环境的使用。
机床通过安装不同的功能部件和不同的割矩系统能够满足不同厚度的各类金属板材的切割下料；机床采用人性化的人机工程学原理设计，外形简洁，坚实耐用，运行平稳、定位精确，满足高质量的切割要求。
（二）、龙门式数控等离子切割机床的性能特点
◆ 基于PC的数控控制系统可以切割各种复杂图案，可移动式人性化的操作台设计和对话式的人机交互界面使机器的操作变得简单容易，对操作人员要求更低；
◆ 所有机械零件都经过精密加工，确保整机运行平稳无噪音，提高了机床精度的同时，也延长了使用寿命；
◆ 对放置和工作环境无要求，适应于恶劣的工业现场，仅仅需要清扫不需要维护；
◆ 易于安装，纵向导轨长度可由客户定制，以便切割细长工件；
◆ 高精度的割枪高度自动控制精确保持枪尖到钢板之间的距离恒定不变，保证了割枪的安全更保证了切口的质量；
◆ 10.4吋彩色液晶显示器窗口可以实时观察实际切割路径，并可以放大和缩小观察；
（三）、机器参数及基本功能配置
序号 | 项 目 | 数量 | 规格型号及品牌说明 |
01 | 机架 | 1套 | 3×8-1P1F |
02 | 等离子割炬 | 1套 | 防碰撞、初始定位、弧压自动调高 |
03 | 火焰割炬 | 1套 | 电容自动调高 |
04 | 操作控制台 | 1套 | 10.4吋液晶彩色显示屏 |
05 | 数控系统软件 | 1套 | STARCAM（国产系统） |
06 | 纵向气路电缆传送拖链 | 7.0米 | 55×125mm |
07 | 横向气路电缆传送拖链 | 3.0米 | 55×125mm |
08 | 拖链支撑槽 | 6节 | 2000mm/节 |
09 | 电机/驱动器 | 3套 | 深圳亿星86步进电机+驱动 |
10 | 减速箱 | 3套 | 深圳亿星高精度行星减速箱 |
11 | 割炬升降装器 | 2套 | NR-SJQ250 |
12 | 等离子割炬自动调高 | 1套 | 上海方菱数控 |
13 | 电磁阀 | 1套 | 亚德客 |
14 | 纵向导轨 | 14根 | 24KG级轨2000mm/根（含导轨配套安装附件） |
15 | 过线架 | 1套 | 地拖 |
16 | 齿条 | 26根 | 1.5M数齿条 |
17 | | | |
18 | | | |
（四）、主要技术指标
序号 | 项目名称 | 标准要求 |
01 | 机床横向轨距 | 3000mm |
02 | 机床轨长 | 8000mm |
03 | 有效切割宽度 | 2300mm |
04 | 有效切割长度 | 6000mm |
05 | 火焰切割厚度 | 6～200mm |
等离子切割厚度 | 视等离子电源而定 |
06 | 整机运行速度 | 0-16000mm/min |
07 | 割炬升降距离 | ≥250 mm |
08 | 设定速度误差 | ≤±1% |
09 | 主导轨的直线度 | ≤±0.2 mm/10m |
10 | 主导轨的纵向水平度 | ≤±0.2mm/10m |
11 | 两导轨之间的水平度 | ≤±0.5 mm/10m |
12 | 两导轨之间的平行度 | ≤±2 mm/轨距 |
13 | 划线精度及整机综合精度 （以右综合图形为准）边长(四边) 1000╳1000mm 划线速度500-800mm/min | |
14 | 边长误差(四边) | ≤±0.5 mm |
15 | 对角线误差 | ≤±0.5 mm |
16 | 回原点偏差 | ≤±0.2 mm |
17 | 对角线直线度 | ≤±0.3 mm |
18 | 交点偏差 | ≤±0.5 mm |
19 | 顺逆直线偏差 | ≤±0.2 mm |
(五)工作环境
1、电源电压 220/380V±10%
2、电源频率 50Hz±1%
3、输入功率 2500W
4、环境温度 0-50℃
5、相对湿度 95%（不凝结）
6、氧气纯度 99.5%
7、适用燃气：乙炔、丙烷、液化气等.
（六）、主要功能部件介绍：
1、切割电源：LGK7－200数控专用空气等离子切割机
1）性能特点：
●数控专用，有和数控切割机的接口。
●数字电流显示，精确预置电流功能，电流无级可调。
●锁定功能，降低焊工长时工资劳动强度（部分机型）。
●操作简单、性能优异
●采用先进的软开关高频逆变技术，效率高、重量轻。
●大功率IGBT模块开关器件设计电路，可靠性高。
●宽电压适应能力。
●起弧电流缓升功能，可有效延长割枪的电极和喷嘴的使用寿命。
●起弧容易，电弧稳定，电弧挺度好，切口光洁，工艺性能优。
●切割速度快，切口窄而光洁平整；变形极小、节省材料。
●使用廉价的压缩空气作为切割气体，成本低。
●部分机型具有数控控制需要的全部信号输出，适合于数控自动切割使用。
●负载持续率高，在最大电流下切割，可以长时间工作。
2）技术参数：
型号 参数 | LGK7-100数控专用 |
输入电源（V/HZ） | AC-380V 50/60HZ |
额定输入电流(KVA) | 30 |
额定输出电流(A) | 160 |
额定输出电压(v) | 144 |
负载持续率(%) | 100 |
空载电压(v) | 300 |
电流调节范围(A) | 30-160 |
使用等离子气体 | 压缩空气 |
气体压力范围(MPa) | 0.4-0.5 |
引弧方式 | 高频引弧 |
质量切割厚度（碳钢） | 15mm |
最大切割厚度（碳钢） | 20mm |
| |
| |
