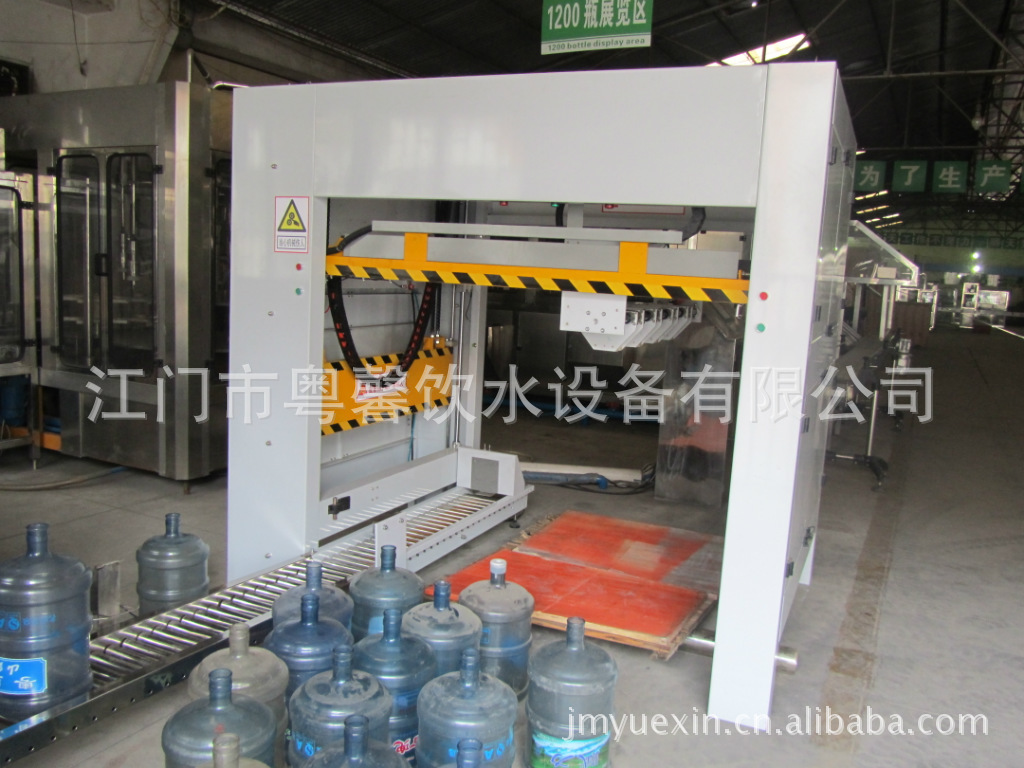

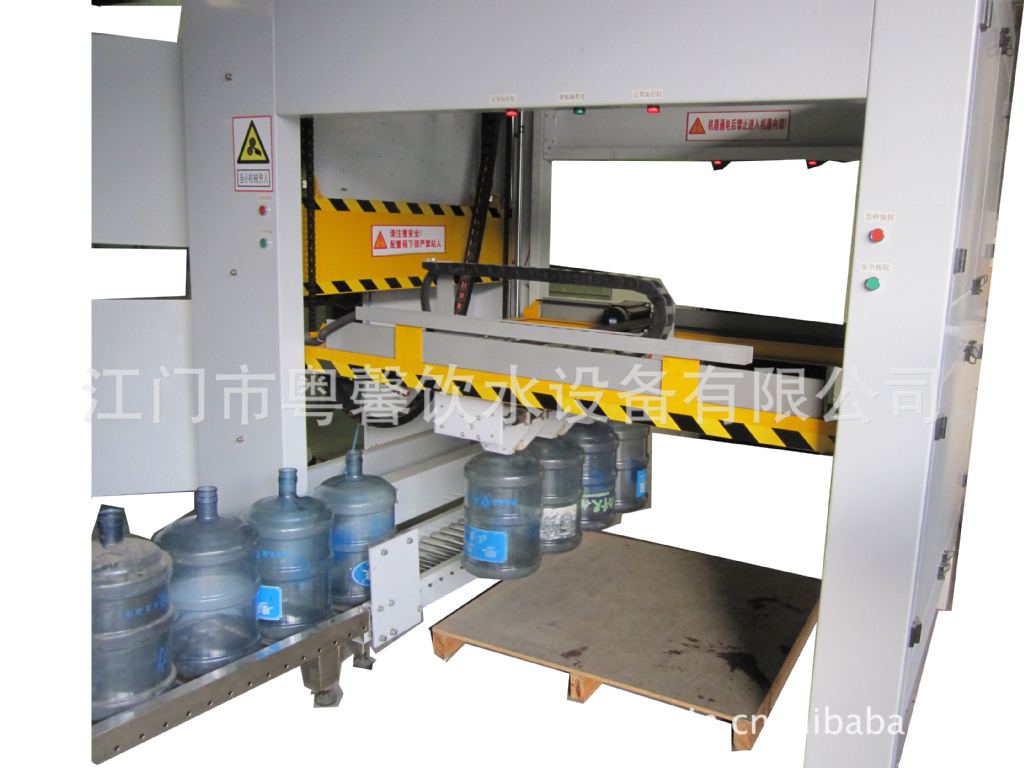

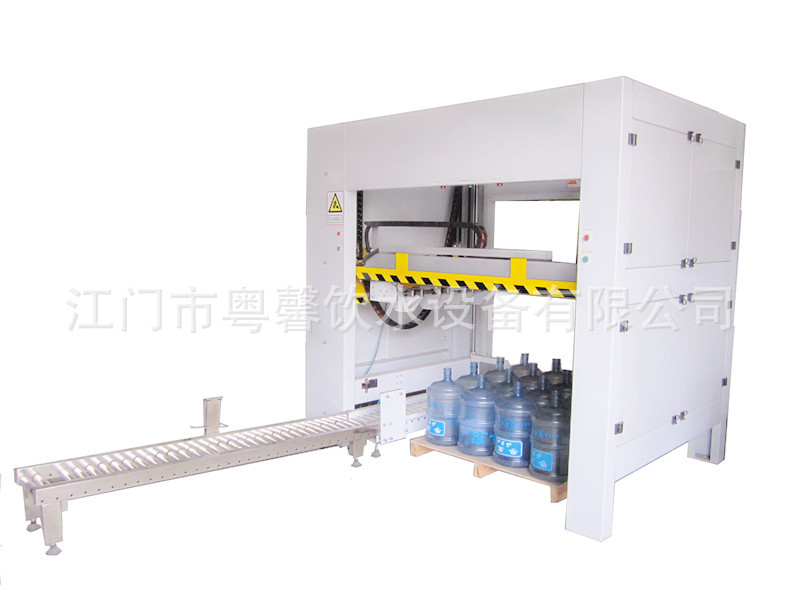

全自动桶装水生产线码垛机 全套全自动桶装水设备生产线
五加仑自动堆叠机主要配置
序号 | 名称 | 说明 |
1 | 传动减速系统 | NRV减速电机，伺服电机控制 |
2 | 电器控制系统 | LS可编程序控制器（PLC）集中控制，触摸屏操作数控定位方式 |
3 | 提瓶运行方式 | 数控多段速减、加速运行， 运行速度伺服调节 |
4 | 气动控制系统 | AIRTAG气缸及电磁阀， PLC集中控制 |
5 | 人员保护装置 | 光电检测装置对运动机件致到达部位进行检测 |
6 | 进瓶方式 | 自重力滑道式进瓶，自动检测工作 |
7 | 夹头提瓶系统 | 4套气动对向型提瓶夹头 |
8 | 提瓶方式 | 气动夹紧提瓶式，每次提瓶4个 |
9 | 堆叠方式 | 4*4堆叠，最多堆叠三层，层数触摸屏调节 |
10 | 出瓶方式 | 双侧出瓶方式 |
11 | 机体材料 | A3材料外表喷涂烤漆（白色） |
12 | 电压 | AC 220/380V，50Hz |
13 | 功率 | 1.5Kw（不含空压机） |
14 | 气压 | 0.5-0.7Mpa |
15 | 气耗 | 1500桶时0.2M3/MIN |
16 | 外型尺寸 | 2300×1624×2400 |
17 | 托瓶板尺寸 | 1050×1050×150 |
18 | 提瓶运行速度 | 2米/高速，1米/中速,0.2米/低速. |
19 | 堆叠能力 | 〈1500瓶/时 |
20 | 水瓶规格 | Ф270×490×Ф56，5加仑标准桶 |
21 | 工作工位 | 4头提瓶，每层堆叠4次，1-3层任意调节 |
主要配置如下 |
序号 | 名称 | 数量 | 产地 | 备注 |
1 | 提升伺服驱动器:CD620-0157-0054-AA-000 | 1 | 宇海 | |
2 | 提升伺服电机:130SY-M1001.5)1.5KW | 1 | 宇海 | |
3 | 水平步进电机:(130BYG350B) | 1 | 宇海 | |
4 | 水平伺服驱动器：CD430-0105-0054-AA-000 | 1 | 宇海 | |
5 | 伺服电机电源线：MOT-008-03-KC1 | 1 | 宇海 | |
6 | 伺服电机电源线：MOT-008-05-KC1 | 1 | 宇海 | |
7 | 伺服电机编码线：ENCCA-03-KC1 | 1 | 宇海 | |
8 | 伺服电机编码线：ENCCA-05-KC1 | 1 | 宇海 | |
9 | 三菱可编程控制器：FXIS-30MT | 1 | 日本 | |
10 | 触摸屏：(TK6070iH) | 1 | 威纶 | |
11 | 总电源开关(MHD-15VA.-5V-3A) | 1 | 上海 | |
| 总电源开关(S-100-24V) | 1 | 上海 | |
| 报警灯(TE-1101)220V/10W | | | |
12 | 光电开关E3JK-R4MI12-24VDC | 5个 | 德国 | |
13 | 指示灯 | 8个 | 上海 | |
14 | 按纽开关 | 9个 | 上海 | |
15 | 气压压力表 | 1个 | 上海 | |
| | | | |
