一：说明：

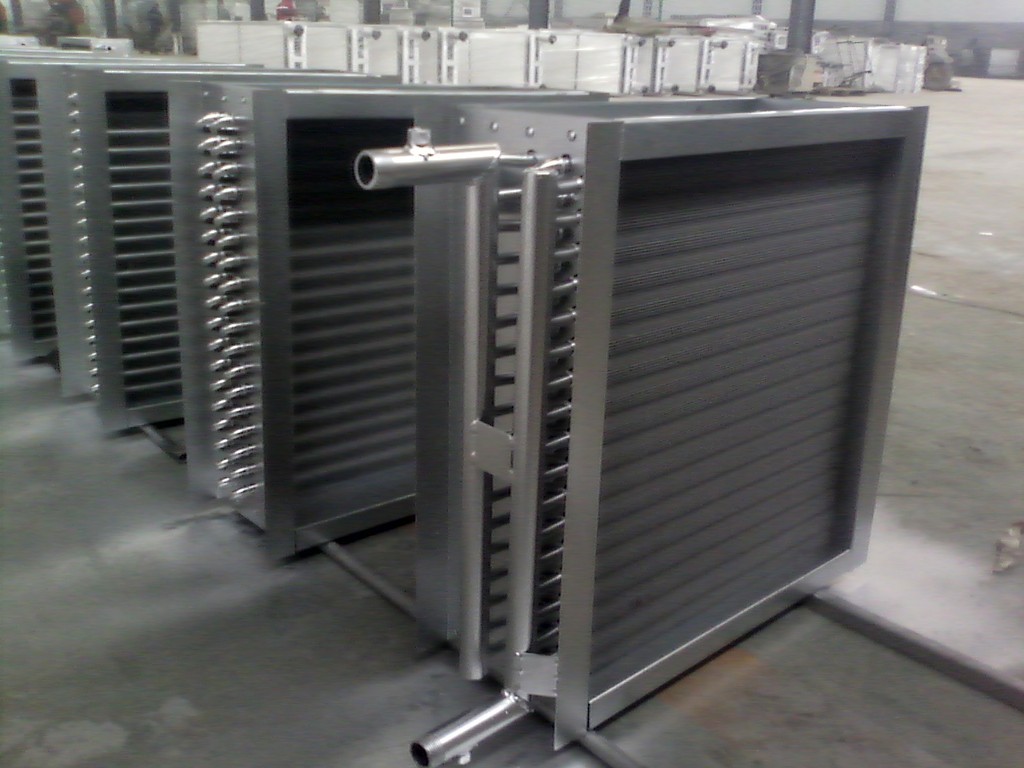

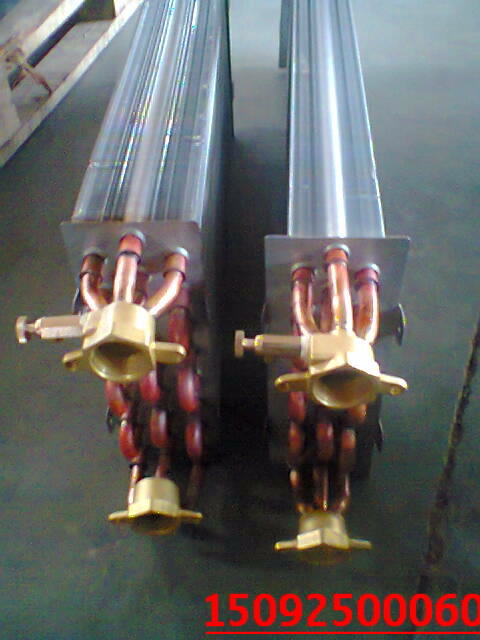

STL型高效换热系铜管穿铝片式表冷换热器，它 采用了先进的机械涨管和圆弧波纹双翻边铝肋 片结构型式。机械涨管使铜管与铝肋片接触紧 密，圆弧波纹能促进流体率流，破坏边界层， 提高传热系数。先进的结构型式、再加上水路 行程，管距，片距设计合理，使得该换热器具 有传热性能好，空气阻力小，结构紧凑，重量 轻等特点。它可广泛应用于空调，冷却、去湿、采暖等工程中，是新风机组和空气处理机组理想的配套产 品，它又可与风管连接作为冷若冰霜却或加热单独使用。铜管焊接采用低温快速钎焊，确保耐压>1.2Mpa。
二：主要规格有：
铜管直径（mm） | 孔距（mm） | 排距（mm） | 翅片规格 | 片距（mm） |
ф15.88 | 38 | 33 | 铝翅片或铜翅片 | 1.8---4 |
ф9.52 | 25 | 21．6 | 铝翅片或铜翅片 | 1．3—4 |
ф12.7 | 31.75 | 27.5 | 铝翅片或铜翅片 | 4---9 |
三：
TL型编号方法为：例TL×4×24×1500(Z)2.7
TL————型号
4————排数N
24————表面管数n
1500————表面管长A
(Z)——气流方向左(Y为右)
2.7 ————片距t=2.7
有关技术参数：
迎风面积：Fy=A×B(m2) 传热面积：F=Fd·A·n·N(m2)
单管每米散热面积：Fd=0.84m2(片距2.7) 总通水面积：f=1.767×0.0001·n(m2)
通风净面比：Φ=Ff／Fy=0.532(以片距2.7计算)。
四：表冷器材料及类型的选择
1：表冷器汇管材料可以是镀锌钢管，也可以是铜管或是不锈钢管，表冷器翅片可以是普通铝箔，也可是亲水铝箔或者不锈钢翅片；表冷器端护板可以是镀锌板也可以是不锈钢板。
2：Φ16的铜管表冷器的翅片有正弦波和圆弧波片形两种。
Φ9.52管表冷器片形���双轿开窗片形两种。
3：表冷器有4排、6排、8排（竖管）。
4:表冷器有左、右式之分。
五：表冷器的分类
总的来说可分为两大类
1：蛇型盘管型:其中有风机盘管专用型、空调机组用平板型、流动的介质可为冷冻水、热水，工业用冷冻盐水、等.
六：表冷器的应用；
1：风机盘管型表冷器。2：组合式空调机组、吊顶式空调机组、新风机组、立式空调空气处理机组、射流机组、组合式空调器、卧式空调机组等配套用平板表冷器3：各种油水冷却型表冷器、空冷型表冷器、暖风机型表冷器。
七：表冷器的安装及使用：
1.表冷器应设专用支架,不允许用接管来支承表冷器。
2.表冷器的供水,回水管路应有良好的保温措施,以减少热损失或避免管道结霜。
3.冷,热水管道最高点应设排气点,最低点应设排水管。冬季不使用表冷器时,应将剩余的水放尽,以免结冰冻裂铜管。
4.供表冷器用的冷热水,不允许有砂子,铁锈,纤维等杂质。
本厂可为用户定制各种非标的铜管串铝箔表冷器、不锈钢管串不锈钢翅片表冷器，亲水铝箔片表冷器、全不锈钢表冷器，具体选型用户自定，或由我厂来选型，铜管型号、厚度、翅片形式、片距、型号参数来电咨询。联系人王经理 电话15092500060
