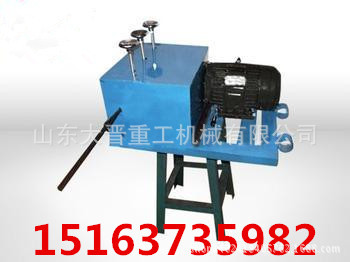

预应力钢绞线穿束机
一、概述
随着市场竞争越来越激烈，降低生产成本、提高生产效率、追求利润的最大化成为各施工单位和企业的工作重心。现国家在大规模的高铁建设，预制梁是高铁中不可缺少的一道工序，钢绞线下料穿索是预应力施工中首道工序。以前人工下料穿索，像32米箱梁至少需要5~6人，每天最多下料穿索1.5片箱梁。人工下料穿索劳动强度大，而且需要大量的劳动力，同时效率底下，往往会因为进度跟不上而影响下道工序。人工下料穿索需较大的场地空间，必须是先下完料然后再穿索，这样下料长度不容易控制，经常导致梁的另一端钢绞线长短不一，或超过要求的长度。钢绞线穿束机（预应力钢绞线穿入道孔简称穿索），是由机械传动，滚轮夹持钢绞线进行传送，可进、可退、可连续传送，也可点动传送，传达钢绞线速度以无极调速，操作方便，性能可靠，效率显著，预应力钢绞线穿束机大大的减轻了劳动强度，预应力钢绞线穿束机广泛使用于大型桥梁、箱梁与构筑物。是理想的穿索施工机械，在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。预应力钢绞线穿束机可进可退，可快可慢，体积小，重量轻，操作简单，维护方便，在施工过程中，两人可完成操作，大大减轻劳动强度，提高生产效率。
二、工作原理及参数
预应力钢绞线穿束机工作原理：

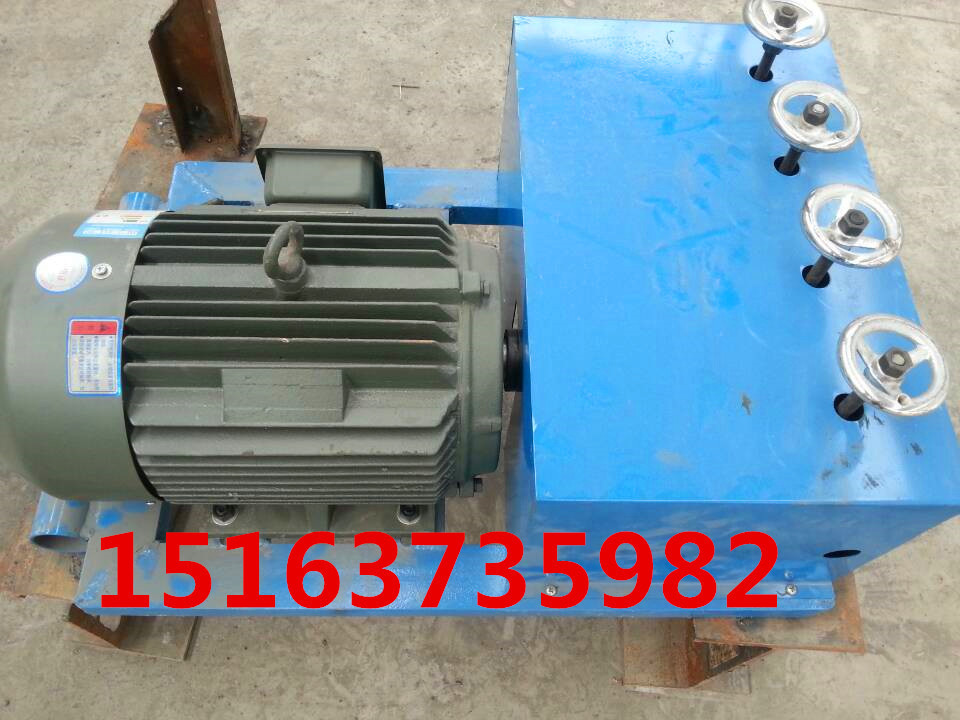

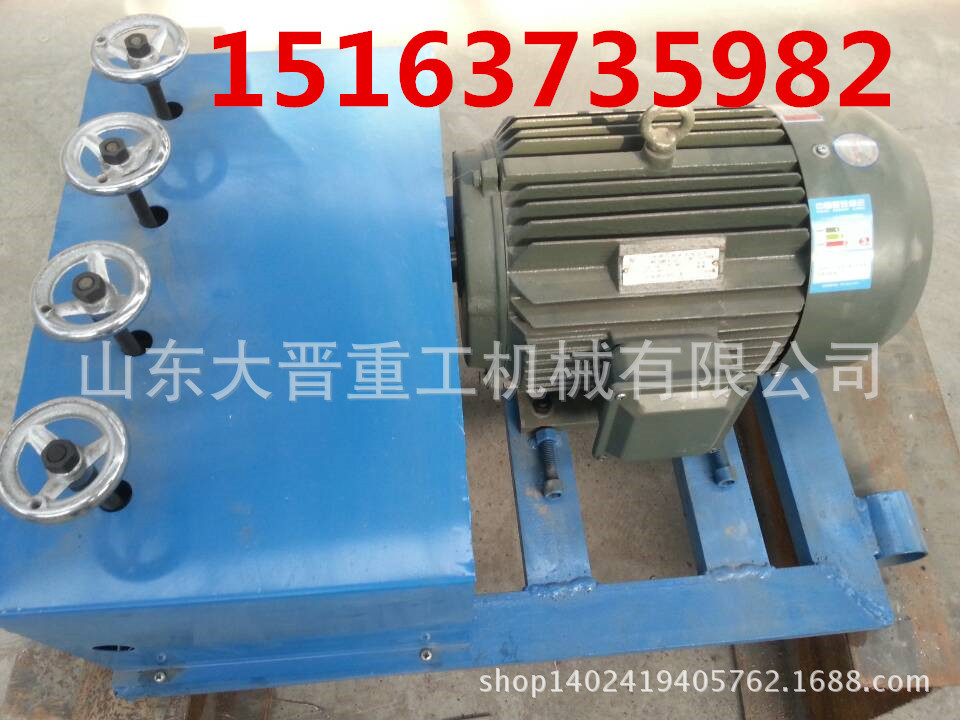

减速机带动双主动轮转动，钢铰线从一端进线口插入，主动轮与双丛动轮压住钢铰线向前移动沿导管穿入预留孔道，直到从孔道另一端穿出达到张拉用尺寸。
预应力钢绞线穿束机技术参数：
1、钢铰线直径：一般￠14-￠16（可根据用户需要配置）
2、输送距离：30--180 m
3、电机功率及输入转速：4KW—7.5KW（可根据用户需要配置）
三、使用方法
1、检查电源是否正常，电源380V，电动机转方向在平地调试好正常工作（熟练方可使用）。
2、安装穿束机首先搭好钢管架子，用扣件固定穿束机、机身进口平行管道入口，再留好张拉和切割用尺。
3、安装好穿束机，钢绞线进线一定要在管道加一条钢管套进，钢绞线在从套管进入波纹管道，以免钢绞线遇阻力弹出危险。
4、钢绞线进入时应缓慢渐进，波纹管道头几条穿线速度不宜太快，以免钢绞线在波纹管道不直影响最后的穿时难度。

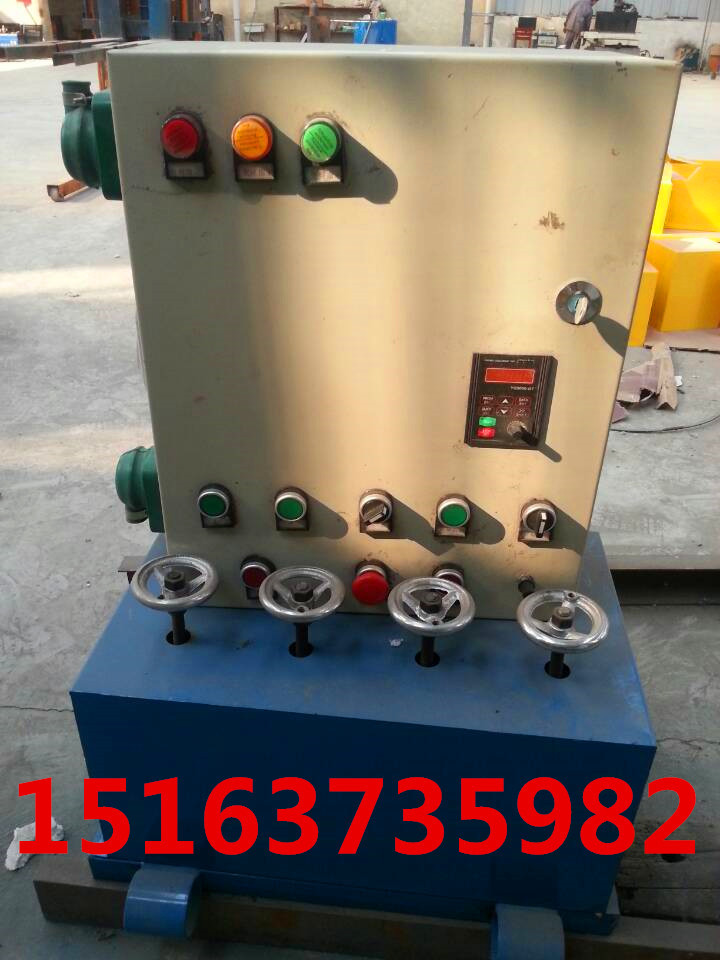

5、机架安装好时先启动变频器。
6、计算机显示板显示000时才可操作。
7、设备启动时一般只用：
8、钢绞线刚进入时，应缓慢渐进，避免伤人。钢绞线头用胶头套住，以免钢绞线头分开，影响波纹管道破裂。
9、钢绞线遇到一定的阻力方可使用全速功能键，其他时候一概不用。
10、正机身保修三年，电机保修一年，变频器保修一年（除易损品及人为不保）。
四、产品的维护及保养
1、定期检查钢绞线穿线机机内润滑油及压轮的磨损程度，压轮调整达不到使用程度时，应及时更换
2、每次使用完毕后，钢绞线穿索机应放在干燥无雨雪的环境中。
五、备注
注：计算机显示板如不出现000时请按下键回位、显示000时已回归正常。计算机显示板其他部位禁止乱动，以免变频器失效。
