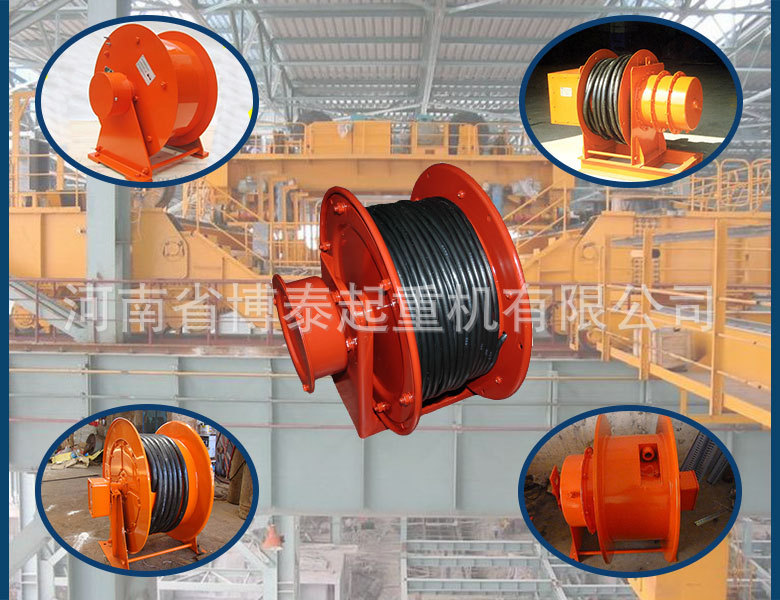

电缆卷筒分为：弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
一、弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。
螺旋弹簧驱动卷筒更加可靠，价格更低，可以与电动卷筒相互替换。特别是对于移动设备没有内部电源的情况下。
弹簧驱动卷筒的法兰由镀锌金属板材制成，并且法兰的外缘经过卷曲处理。卷轴核心由金属板材制成，外层用聚酯涂层保护，能很好的起到防止腐蚀的作用。
二、卷筒设计的基本原则
在右面的图表中，弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。
横向电缆安装：
- 可以向1或2个方向出线。
- 电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。
-安装高度从电缆拖拽平面到卷筒中心不超过1m。
- 不考虑电缆转向
- 运行速度为： 10米/分钟--60米/分钟
-最大加速度可达0.3 m/s²
垂直电缆安装：
- 卷筒安装在顶端
- 电缆出现方向垂直向下
-运行速度为： 10米/分钟--40米/分钟
-最大加速度可达0.3 m/s²
-自由下垂的电缆长度L0不考虑。
三、卷筒和电缆的选择
如果应用在如下极端特殊的环境，强烈建议跟我们联系：
-运行速度小于10 m/min
- 强烈震动 - 应用在海上，盐或者腐蚀性空气中 -温度低于-15 °C - 急弯路径 - 需要强制导向（见下栏）
如果安装了强制导向器必须保证导向器与卷筒之间的距离为卷筒宽度的6倍。
弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障碍物的位置上。强制导向和尺寸太小的导向轮在任何情况下都不允许的。
•电缆参数: 直径，每米的重量，最小弯曲半径（=鼓轮的半径）
•根据额定电流, 最高温度和最大的电缆层数决定所需电缆内芯尺寸。
•注意电缆层数会影响到电缆的正确选型。
•根据供电点位置和行走长度计算卷筒卷起长度。
•附加电缆长度 (和安装位置)用来计算所需的电缆长度。
•速度，安装高度以及供电方式（末端供电还是中间供电）来选择弹簧。（供电点要能承受足够的张力
