供应电动筛砂机 新型振动筛沙机 小型筛砂机 移动式筛沙机设备

价格
起批量
18500.00
1
17500.00
2-2
16500.00
>=3
商品货号
5111858
物流
河南 郑州市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥16500.00 - ¥18500.00
支付方式
保障服务
订购数量 :
起售量 (台) 标准价 采购量 是否有货
1¥18500.00
有货
≥2¥17500.00
≥3¥16500.00
总价
18,500.00
产品概述

    直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

直线振动筛工作原理

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

    直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

生产工艺

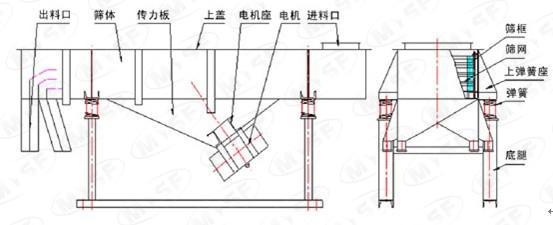

直线振动筛 - 结构及各部分功能说明

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

undefined

技术参数

型号

NS-520

NS-525

NS-1020

NS-1025

尺寸

500*2000

500*2500

1000*2000

1000*2500

物料粒度

0.074-10

0.074-10

0.074-10

0.074-10

筛面倾角

1°-7°

1°-7°

1°-7°

1°-7°

振幅

3-4.5

3-4.5

3-4.5

3-4.5

层数

1-6

1-6

1-6

1-6

功率

2x(0.4-0.75)

2x(0.4-0.75)

2x(0.4-0.75)

2x(0.4-0.75)

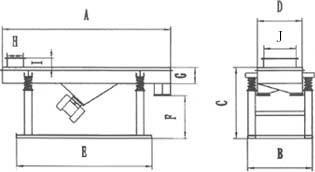

外形尺寸

undefined

型号

A

B

C

D

E

F

G

H

I

J

NS-520

2130

966

1250

566

1700

600

235

200

150

400

NS-525

2630

966

1370

566

2200

600

235

200

150

400

NS-1020

2130

1368

1250

1068

1700

600

235

200

150

400

NS-1025

2630

1368

1370

1068

2200

600

235

200

150

400

本公司可根据用户需求设计制造特殊型号规格的筛机   价格:12000-90000

直线筛的特点

    1.密封性好、极少粉尘溢散。

  2.耗能少、噪音低、筛网使用寿命长。

  3.筛分精度高、处理量大、结构简单。

  4.全封闭结构、自动排料、更适合于流水线作业。

  5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

直线筛使用说明书

   1、独特之筛网结构设计,方便和快速更换筛网(只需3到5分钟),此外此种设计允许使用各种筛网(尼龙、特种龙、PP网)。

  2、筛机设计;精巧和容易装配,一人即可操作筛机。

  3、和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。

  4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间之生产过程可降低诸多成本。

  作用与原理:基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

适用行业

在化工、食品、冶金、矿山、建材、粮食、磨料、化肥、煤炭行业中的颗粒状、粉状物料的筛分、分级中有广泛的应用先例。

1、在根据物料粒度、透筛概率、生产率等条件确定筛面间距或倾角。

2、该型设备筛网部分设计独特巧妙,能够迅速换网,迅速张紧。



联系人 :电话:13838528113

电    话:0371-67512123

地    址:河南省郑州市建设西路工业工贸园

规格参数
型号 ZSG122   筛孔尺寸 4-50  (mm)
筛面层数 1   筛网材料 金属丝编织网
筛网规格 2400×1200   电机功率 5.5  (kW)
外形尺寸 2500×2050×1850  (mm) 重量 1550  (kg)
品牌 辉冠   类型 振动筛
产品类型 全新   规格 ZSG122
加工定制 是   进料粒度< 200
生产能力 10-100   适用对象 塑料,铝、锌等金属灰,沙子、泥土,粮食,药,茶叶,脱水蔬菜粉
物料运行轨迹 直线振动筛   应用领域 化工,食品,制药,煤炭,冶金,纺织
用途 工业用
