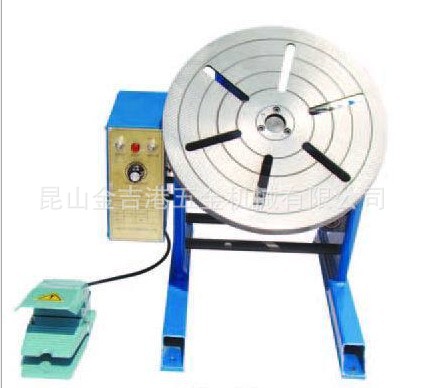

本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。
1、本机采用直流马达（具刹车功能），无惯性定位的问题。
2、本机转盘轴心采用中心轴承孔设计.
3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。
4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整容易，倾斜角度准确。
五、产品安装与调试
1、本机两侧板底部配有四个螺丝定位孔。
2、将本机接地块与焊机母材线确实接牢。
3、检查电源入力是否和本设备标示电压一致，确定后，再将所焊工件固定于盘面，确保产品的同心度，调整焊枪及所焊接工件对应位置。
4、根据工件所需焊接角度，将盘面用手轮调节至所需角度。
5、调整完位置后，将焊机连动线一端与控制箱连接，另一端与焊机开关控制部分连接，再接通电源方可进行焊接。
本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆
周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。
产品主要技术参数
1、输入电压：220V/50Hz单相
2、水平承重：150KGS
3、垂直承重：120KGS
4、盘面尺寸：?350MM
5、倾斜范围：0~ 90°
6、倾斜方式：手动
7、盘面转速：0.6-5RPM/min
8、功能：正、反、调速、倾斜（盘面）
9、煞机功能：有
10、机台尺寸（mm）：L530*W495*H336
