工字钢电缆滑车

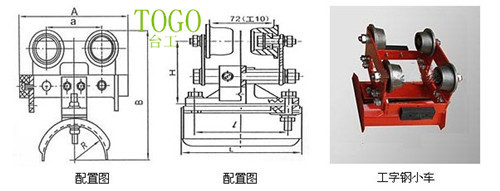

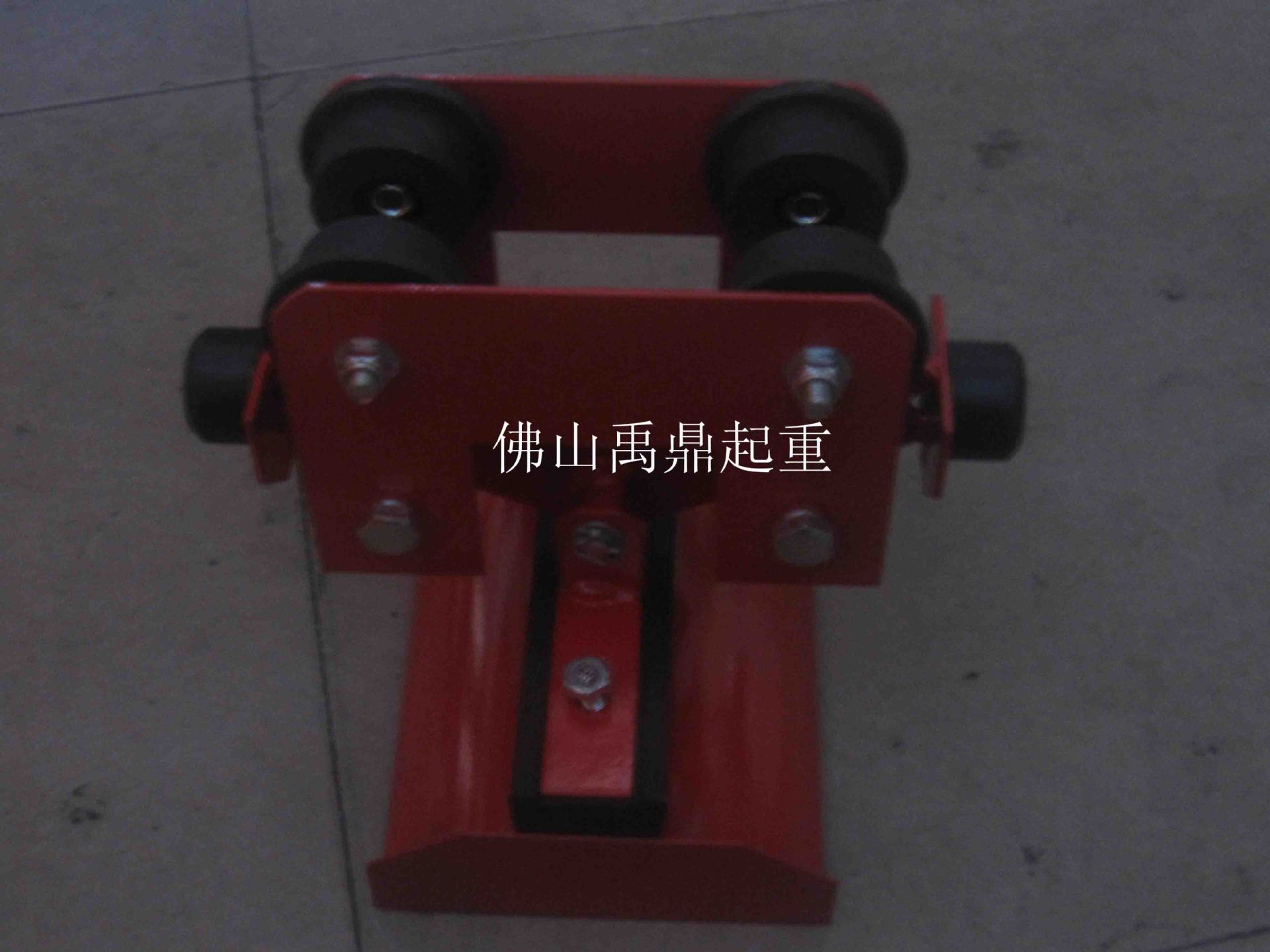

工字钢电缆滑车为起重机小车供电的一种导电形式，它由行走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与工字钢电缆滑车同步，从而实现电缆供电。

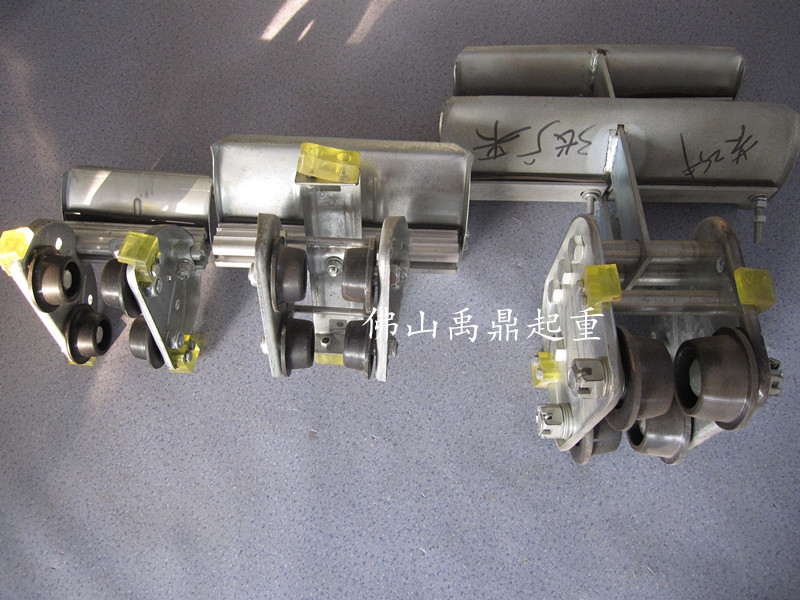

工字钢电缆滑车装置用于移动供电机械在移动中电缆的悬吊与移动，已广泛应用于各类起重机械中。工字钢电缆滑车该装置具有结构坚固。移动灵活。安全可靠等优点。滑车由牵收引滑车、电缆滑车、终端滑车三部分组成，牵引滑车跟随移动机械导缆（牵引）装置，每个移动机械配1个，随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动，两端并装有缓冲撞头，滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端，一般每个移动机械设置1个。工字钢电缆滑车该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，如用户采用12#、14#、16#或更大号数工字钢，可在订货时注明，本公司可成套供货。
工字钢电缆滑车主要应用：5T-500T电动桥式起重机、龙门吊、铸造起重机、废料起重机、 浇注起重机、高速传送带系统、运输系统。
安装说明：
1、固定挂线架安装好后，后边应焊一挡铁。
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间垫以软橡皮，使其外径基本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整规矩的宽窄。
