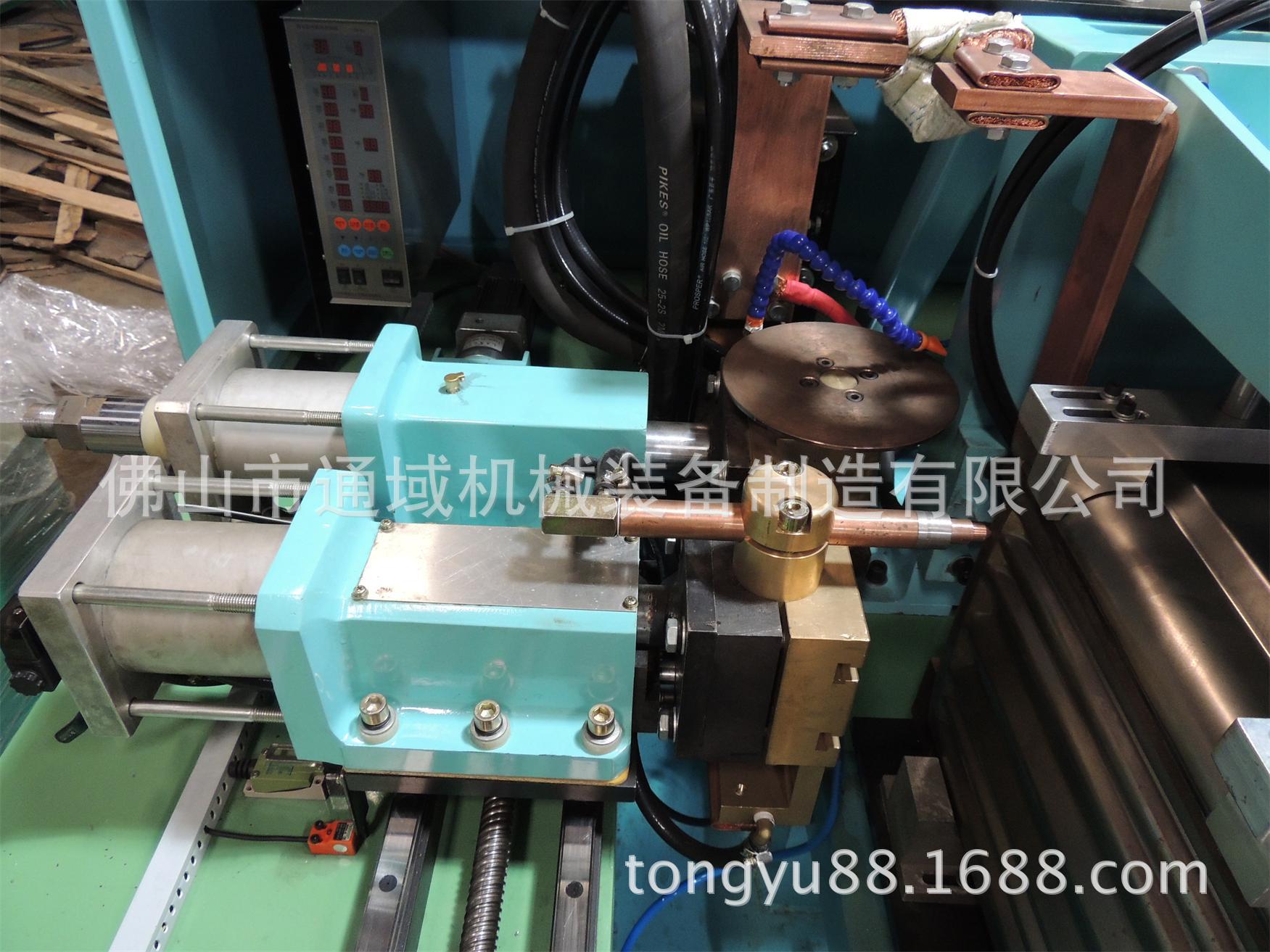

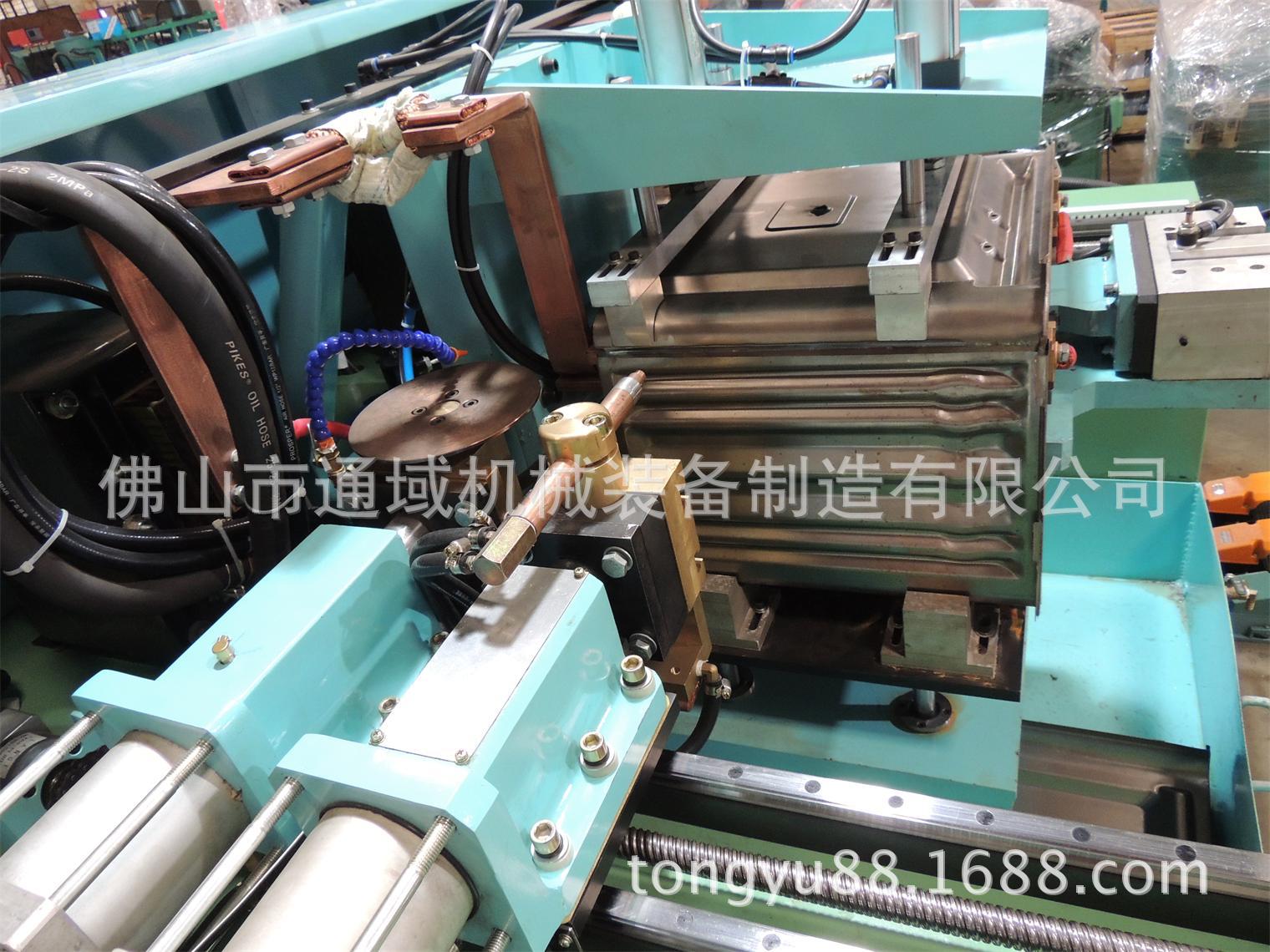

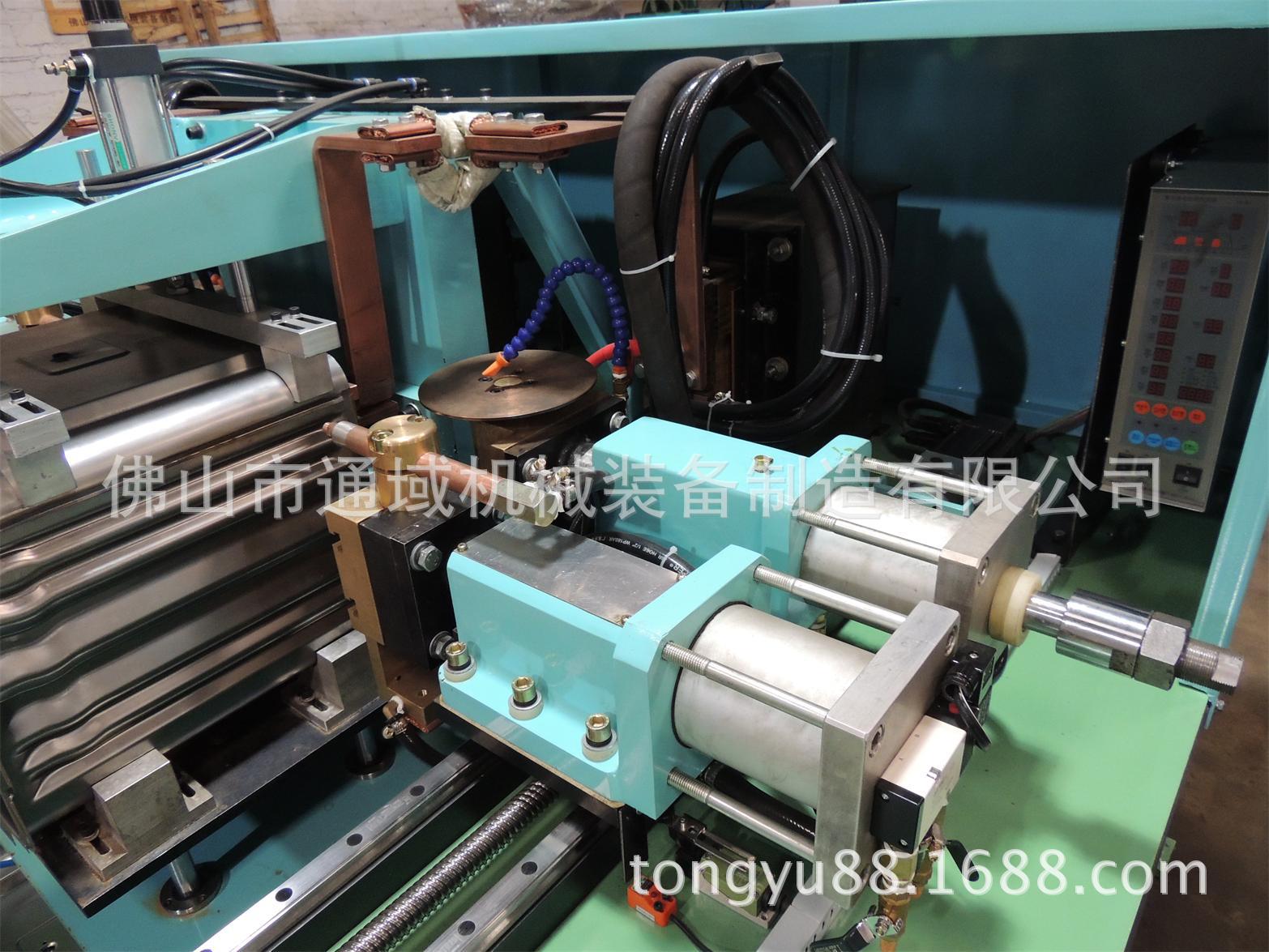

电阻纵向滚焊机焊接设备的基本结构说明
机架 | 采用立式型结构，用优质钢材焊接而成，焊接后退火时效处理，保证机台具备足够的强度、刚性及稳定性。 |
加压机构 | 采用气动垂直加压装置，分布机架上机臂，确保焊接压力并对焊接工件平整效正，并设有气动三联件，可有效地过滤空气中的水份并对加压部件 气缸进行润滑；气缸导向轴采用优质合金钢经高频处理后镀铬加工而成，且导向轴上下运行时使用导套进行导向，确保气缸运行时无爬行现象，从而保证焊接压力及焊接质量的可靠性。 |

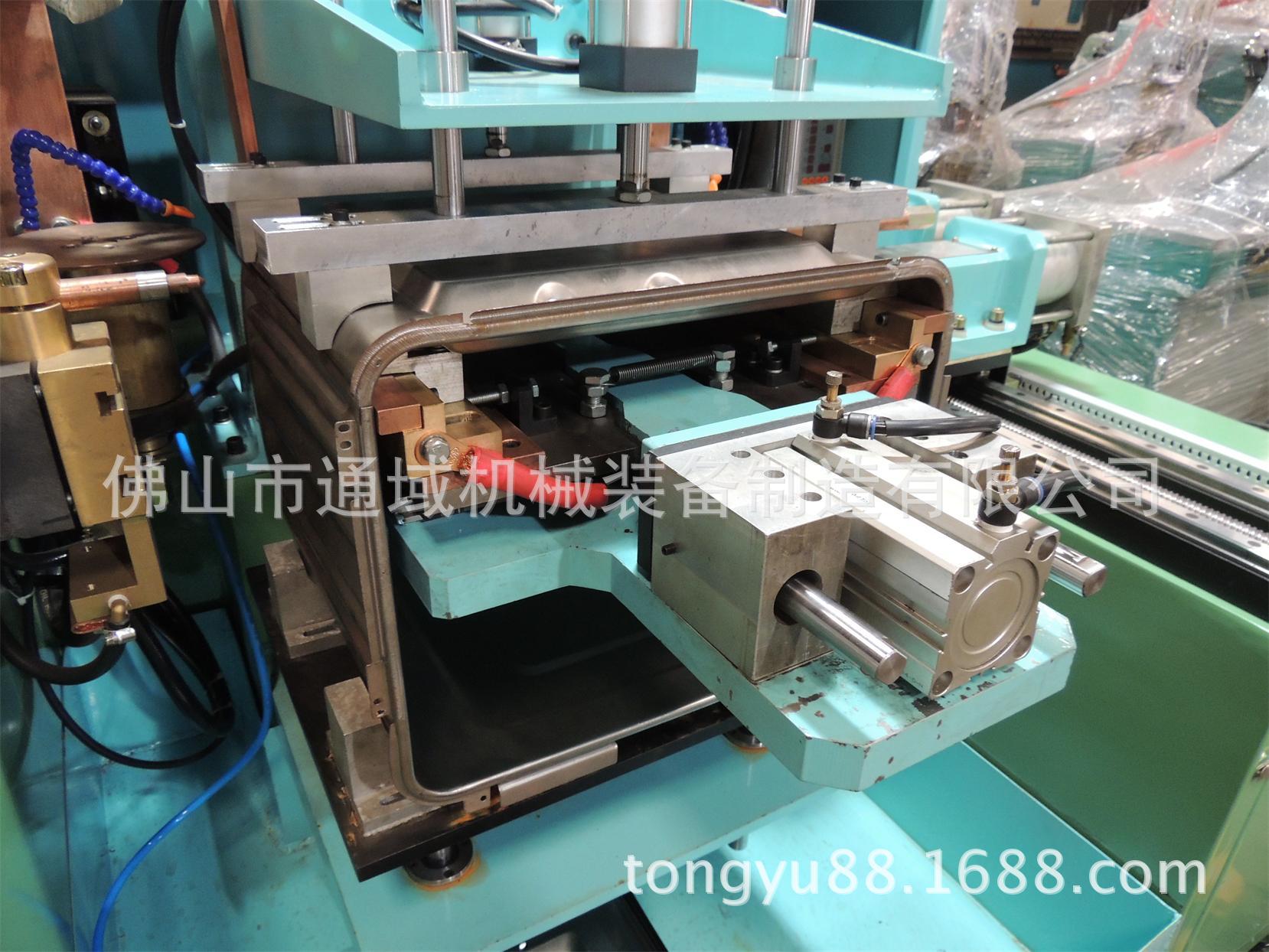

输送机构 | 采用气缸推动夹具从放置工件位置到工作位进行焊接，滚焊轮压紧工件，焊接完成自动退回装夹位。 |
导电部件 | 可动导体采用紫铜箔导电，散热效果好使用寿命长，减少使用成本。导电板采用优质铜材，导电性能好，缝焊头采用银瓦导电，自动补偿磨损 间隙，导电面浸泡在导电液中有利于导电，电轴采用圆锥辊子轴承支撑，承载能力大，缝焊头设计内部水冷管道，极大地改善散热条件，缝焊轮采用铬锆铜材质，导电性能好，硬度高 |
焊接电极 | 电极采用稀土合金铜加工制作成形，具有足够高的电导率，热导率和高温硬度；电部件极的结构有足够的强度和刚度 |
专机设备主要技术参数
项目 | 参数 |
输入电压 | 380V±10％（三相）、220V、 50HZ |
输入功率 | 150KVA+150KVA |
次级电压 | 10V |
最大短路电流 | 25KA |
绝缘电阻 | 输入电源对机身绝缘电阻≥2.5MΩ |
工作环境 | 温度≤40℃，湿度≤90% |
气缸型号 | Φ125焊接气缸 |
最大工作压力 | 6000N |
气源压力 | 0.6MPa |
水源压力 | 0.25MPa~0.30MPa |
水流量 | 20 L/min |
设备工作原理：
1.本设备采用人工上下料，自动焊接完成；

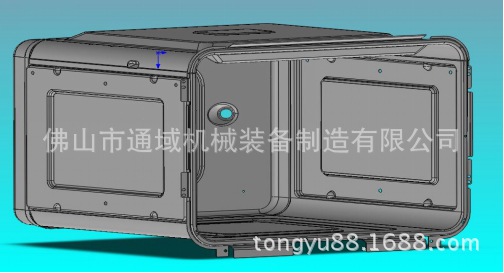

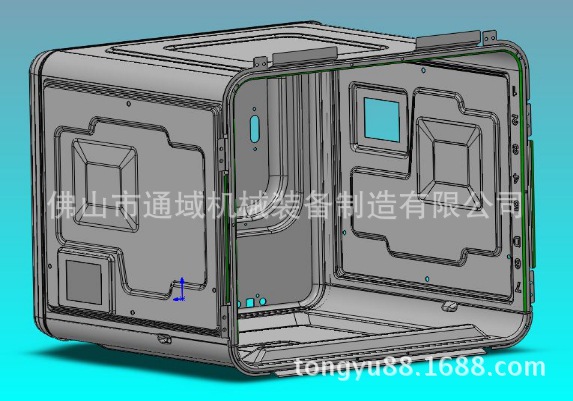

2.设备能满足以上三种产品焊接，内电极单边有20mm调整，满足三种产品尺寸；
3.滚焊失效距离在35mm左右，点焊机构能补充焊接；
4.焊缝距离、行走动作有程序控制，其他部分人工调整；
