成都智利瑞工程机械是调车绞车、回柱绞车、慢速绞车、调度绞车、运输绞车、矿山设备配件、矿用绞车、耙斗机等产品专业生产加工的有限责任公司,公司总部设在四川成都工业港北区,成都智利瑞机械拥有完整、科学的质量管理体系。成都智利瑞机械的诚信、实力和产品质量获得业界的认可。此外，成都智利瑞机械是中国煤炭物产集团公司重点企业，四川省骨干企业，是我国调车 绞车矿用绞车主导厂。本企业技术力量雄厚拥有先进的加工设备，齐备检测手段，精湛的制造工艺和严格的质 量管理体系。本企业通过煤安标志认证和计量（单证确认）生产许可证认证。本企业逐步开发生产了：JD-0.5 调度绞车 JD-1 调度绞车 JD-11.4 调度绞车 JD-1.6 调度绞车 JD-25调度绞车 JD-2 调度绞车
JD-2.5 调度绞车 JD-3调度绞车等系列调车绞车主要 应用在煤矿、洗煤厂、集运站、码头、水泥厂、电厂、铁路。以及调度绞车、回柱绞车、双速回柱绞车、运输绞 车、工矿配件等产品。
欢迎各界朋友莅临成都智利瑞机械参观、指导和业务洽谈。
JD系列绞车均为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、启动平稳、操作灵活、制动可靠、噪音低等特点。
主要用于矿井下调度矿车及其它辅助牵引用，亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
举例说明 ：1140/660V隔爆电机，并可双向操作。JD-1型调度绞车，带安全闭锁刹车装置。 规格型号：JD-2.5型（原JD-40）
钢丝绳：直径: 18.5mm 平均绳速:1.16-1.46 m/s
载荷: 拉力：25KN
总传动比: 42.24
外形尺寸： 1794X1710X1615mm
主��重量：2815 kg
配套电机设备： QBZ-120N矿用隔爆型（真空）磁力起动器
BZA10-3矿用隔爆控制按钮

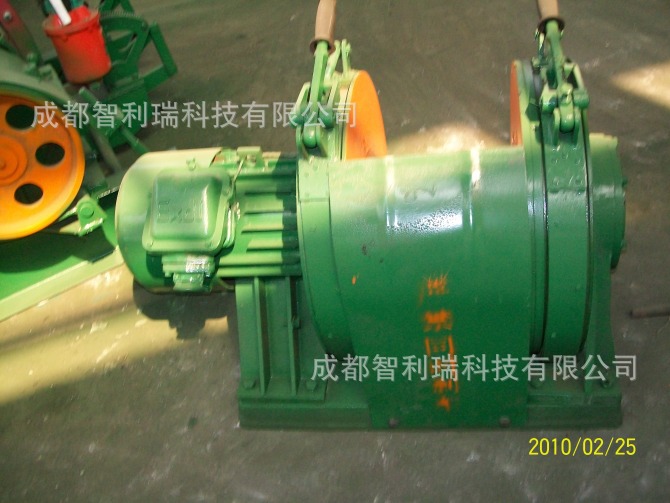

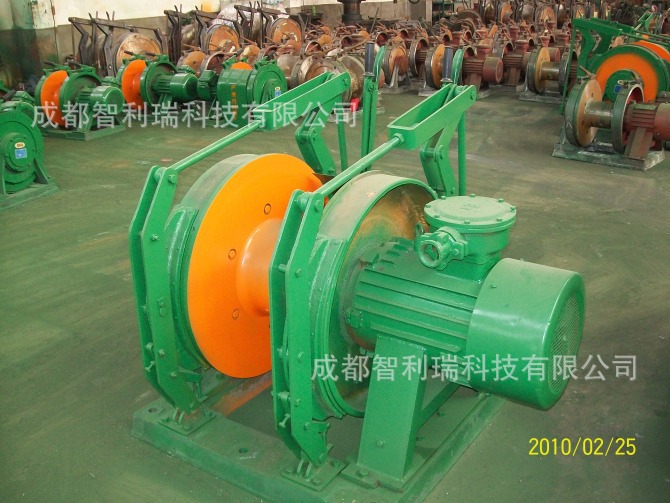

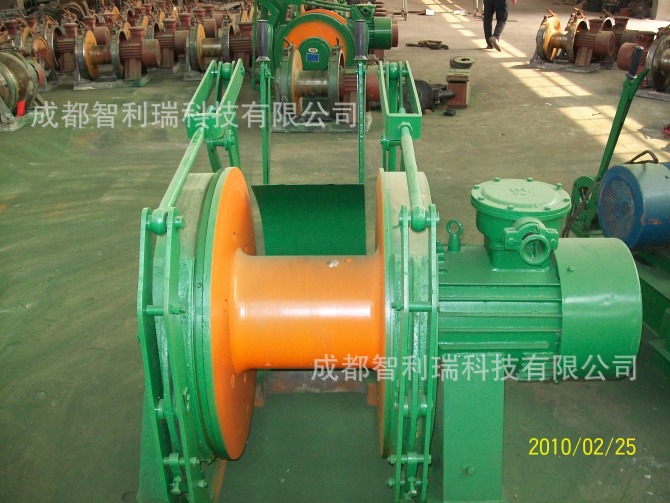

JD系列调度绞车是由电动机、卷筒装置、刹车装置、深度指示器、底座、护罩等部分组成。
JD系列调度矿用绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。该系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。电机齿轮与小内齿轮组成一对内齿轮付。连轴齿轮与另一小内齿轮又组成一对齿轮付。另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
JD系列调度绞车主要技术参数
型号 JD-1（JD-11.4） JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)
牵引力 KN 10 16 25 30
绳速 m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632
容绳量 m 400 400 650 650
绳径 mm Φ12 Φ16 Φ20 Φ20
电机动车辆功率 kw 11.4 25 40 45
外型尺寸 mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370
机重 kg 550 1460 2800 2800
本厂产品随技术进步将不断的改进，样本所列参数和结构特性与实物差异之处订货时说明（注：以上产品均可增大容绳量、底座分体组装、电机左右互换、加装安全制动闸、加装深度指示器，但需要在订货前说明。）
