一、锅炉本体结构概述
（一） 三回程结构
W N S××－××－Q（Y）系列全自动燃油燃气蒸汽锅炉，均采用为锅壳式三回程、全湿背结构。燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180°进入第二管束，经过对流换热后排入大气。
我们利用中心对称的三回程结构的设计思想，设计容量较大的三回程蒸汽锅炉。这种锅炉最大的特点：所有的受压元件与锅筒中心对称，锅炉采用全湿背式结构，以极大的内筒和偏心火箱的结构，其有利于提供足够的辐射受热面。而对流受热面有第二回程和三回程的管束构成。回燃室前管板采用与炉胆连接，回燃室后管板采用椭球形封头和管板。第二回程和第三回程转烟室构成了前烟箱，此出烟烟温已低于500℃。因此，前烟箱的结构采用轻形结构的耐火保温材料。后烟箱烟气出口布置在沿筒体纵轴的方向，不仅可以缩短炉体长度；又可以避免烟囱放在垂直于筒体纵轴线的方向上，在锅炉启动停止时冷凝水腐蚀锅炉本体。这种锅炉的设计主要考虑了锅炉检修和稳定的原则。锅炉回水进口内设置的混水装置，回水先冲刷烟管管束，再接触炉胆，提高了回水接触炉胆的水温。避免了局部产生过冷沸腾的现象。炉水在燃烧烟气高温部分的下层，低温在上部流动.就热对流而言，已达到最佳的结构设计。蒸汽锅炉也达到最大的汽化空间，加之后部加上隔板导致循环水流经回燃室的高温表面，使之合理均匀传热.确保回燃室的管板安全运行。
燃煤蒸汽锅炉改造 燃气蒸汽锅炉价格 小型燃气燃烧器 锅炉改造
燃煤蒸汽锅炉改造 燃油蒸汽锅炉：
（二） 波形炉胆（根据用户的选择）
本系列锅炉采用波形炉胆，既强化了烟气的扰动，又增大了辐射传热面积；既增加了炉胆的刚度，又有效的减弱了炉胆的膨胀应力；既增强传热效果，又促进为燃料在炉膛内的燃烧。
（三） 烟管与管板的焊接工艺
采用先预胀再全焊，然后再胀接的先进工艺，既防止了管间隙腐蚀，又增强了焊接强度。
（四） 对称活动铰接前、后烟门
开启方便，便于检修，清理。
本系列锅炉结构紧凑，安装运输方便。出厂前经过热态调试，不管在开机率还是在运行中都能稳定运行。本系列锅炉配有进口补水泵和燃烧器，全自动程序控制，自动化程度高。可使锅炉达到最佳的燃烧效果。 燃煤蒸汽锅炉改造 燃气蒸汽锅炉价格 小型燃气燃烧器 锅炉改造

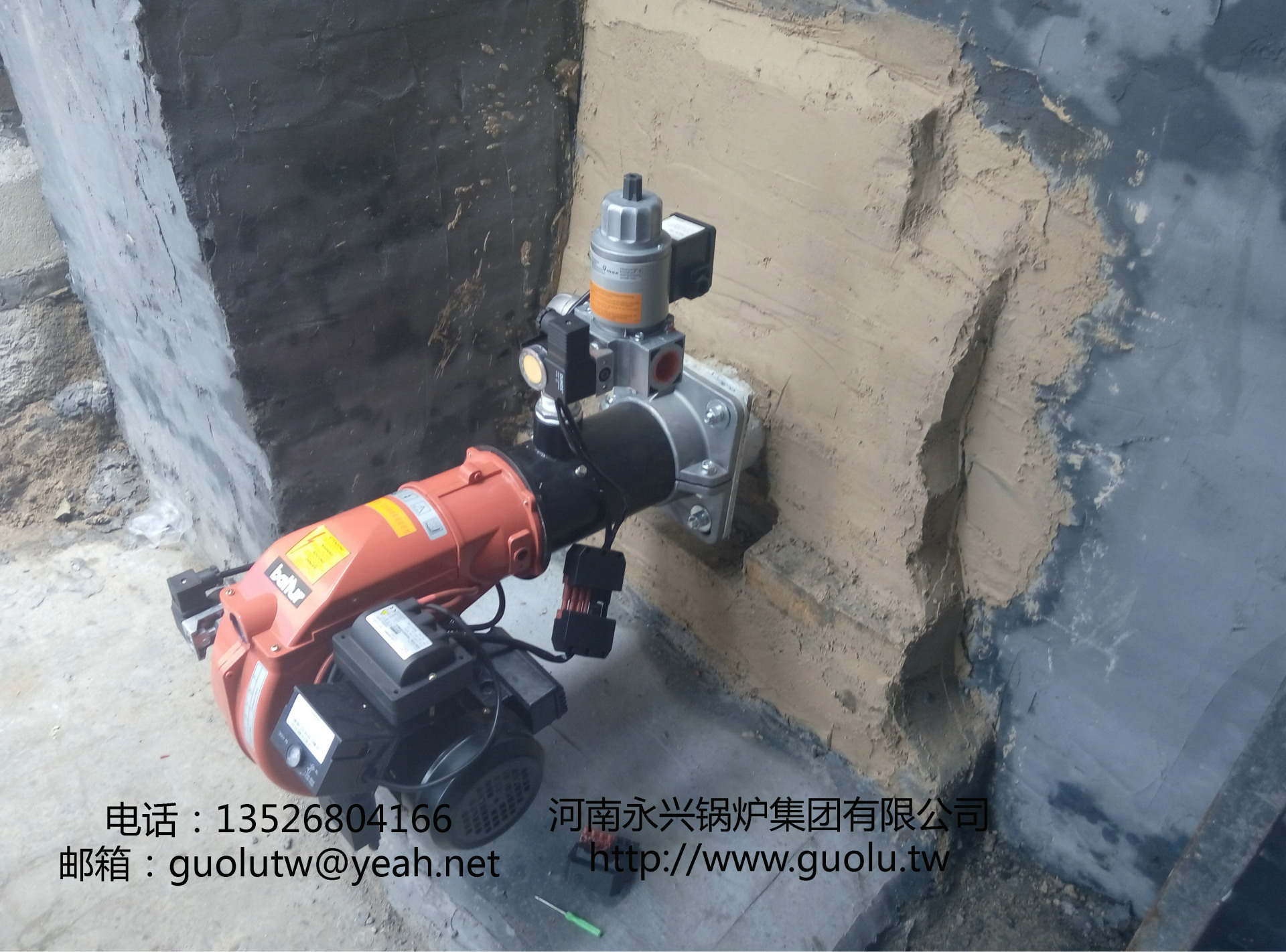

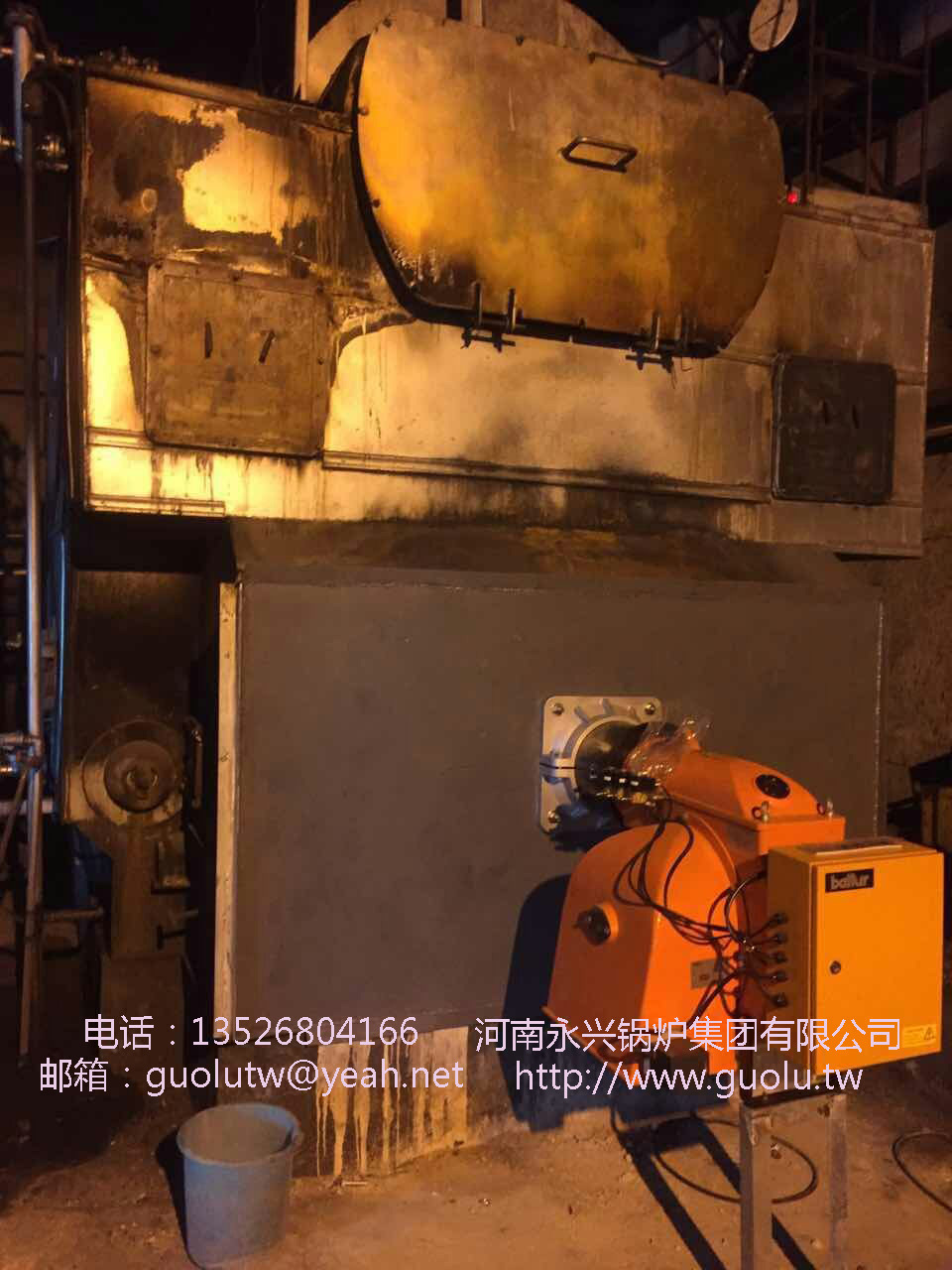

小型燃煤热风锅炉改造燃气锅炉：
二、保护系统
●水位保护
蒸汽锅炉配有二台水泵，运行和备用。
锅炉配套一至二只板式水位计，应经常相互比较，发现指示不一致的，须立即校正。水位计应每班进行冲洗，以确定其真实水位。同时还配有电极点水位平衡筒，可以准确的采集水位信号以发出报警或进行给水泵控制。
●压力保护
a.蒸汽压力保护
锅炉压力超过额定值时，需进行连锁保护：方法是停炉，燃烧系统停止工作；也可改变火嘴，单段或双段燃烧，亦可调节油量，从而降压，确保锅炉安全运行。
燃油(气)蒸汽锅炉压力保护与水位一样，采用多重保护:
① 压力控制器
一般用二个压力控制器，将压力信号转化为电气信号的机电转换装置，它的功能将压力高、低不同的信号输给电气开关，对外线路进行自动控制或连锁保护。
常用压力控制器及电接点压力表，能使蒸汽压力超压报警，达到极限时切断燃烧器；压力控制器根据实际运行压力调节单火或双火燃烧；��于大型燃烧器，可根据压力大小调节燃油量的大小，始终保持压力稳定运行。
② 安全阀
安全阀是锅炉保护中的最后一道防线，在锅炉压力超过极限时，根据安全阀设计所配的整定压力，排汽泄压，确保锅炉正常运行。
●温度保护
温度保护是锅炉安全运行过程中的重要程序，对于蒸汽锅炉温度的调节及保护尤为重要；同时在热水锅炉超温时达到调节保护作用。锅炉常用的温度保护装置为双金属温度控制器 。燃煤蒸汽锅炉改造 燃气蒸汽锅炉价格 小型燃气燃烧器 锅炉改造
●熄火保护
防止炉膛爆炸事件的发生，燃油（气）锅炉必须设置熄火保护装置，功能是监测炉膛内燃烧情况（包括点火，当点火失败或燃烧中途熄灭时，一般在5秒内重新点火，1秒钟内运行，关闭进油（气）电磁阀，并接通和发出声光报警信号，这时鼓风机继续运转，吹扫炉膛内残余的可燃气体，经过20～30秒钟的吹扫后，自动切断鼓风机及各种辅机电源，锅炉停止运行。）由火焰监测器和控制装置组成。火焰监测器的作用是将控制装置发出火焰存在或中断的信号。

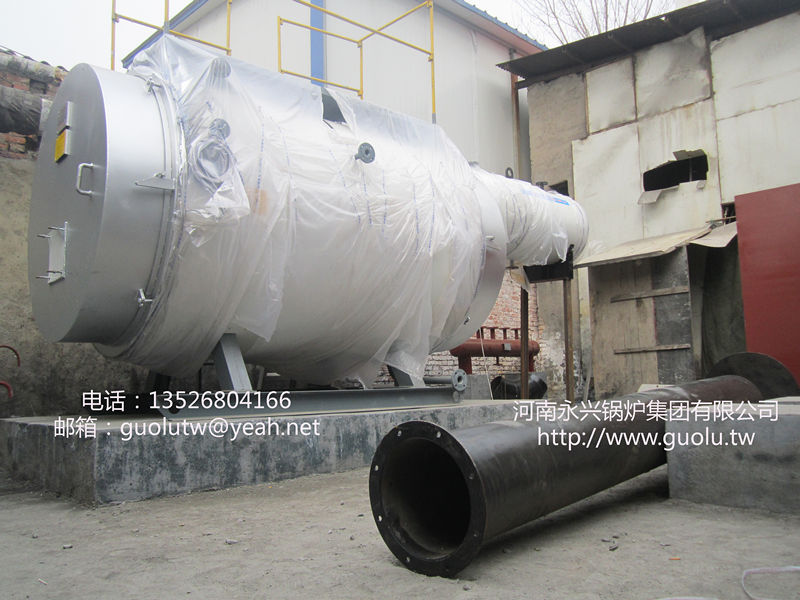

2吨WNS燃气蒸汽锅炉安装现场：
主要使用的是光电倍增管、光敏电阻和光电池，它们都有紫外型或红外型，一种光电转换元件，工作原理将光照辐射的强弱转变成相应的强弱电流。并呈线性状态输出，有时感应电流弱，要通过放大，才能对控制器产生作用。
●停电自锁保护
在突发电源中断情况下，锅炉运行立即停炉自锁，若电流恢复通电，随时启动，必须复位解除自锁，才能重新点火启动。
采用进口彩色和单色触摸屏或液晶屏控制系统，运行过程实现全自动化，具有自动补水、缺水、超温、超压、自动断电并报警、漏电保护等安全保护系统
