洪升达公司,2002年创建于深圳,2013年进驻天津, 是环境设备与试验设备、电镀用品、耗材及钛材深加工的专业制造商。多年来洪升达的产品设备在科研与工业生产、实验中得到了广泛的应用；在研发、开发、生产和质量保证等领域中不仅可应用于常规用途，也可以满足非常特殊的应用要求；正是由于我们对技术完善的执着追求，使我们在同行中立于领先地位．
洪升达产品系列主要包括：涂装设备，自动化输送生产线，烘干设备，电镀加热管，及钛挂具等。产品广泛用于塑胶、机械、电子、电器、五金、食品、医疗、化工、等各行业。
洪升达产品具有稳定的质量，拥有一批从事设备开发制造实践经验丰富的工程技术人员。完全有能力为您提供性能优良、质量好、效益高、适合客户要求的、且价格合理的系列化的产品；洪升达公司的基本立足点与出发点是集中精力，开发优势产品，从安全、优质、使用方便、技术创新，加强与客户的沟通和对话，并在这种沟通中与对话中发展壮大，我们将凭借自己丰富的经验，对客户的强烈责任感，永远立于不败之地。
天津洪升达科技有限公司：我们诚诺所有产品都是厂家直销，不存在中间商倒卖的利益。我们亦坚信可以给客户最低的价格和最满意的服务。欢迎您来厂参观与指导。
这是目前厂里现存的钛碟，也可以根据产品需求修改齿的形状和数量。您可以来电咨询或是提供产品样，我们可以根据您的需求设计与定做，直到给您最满意的服务。
关于产品：
挂具的基本类型根据零件的形状、镀层技术要求、电镀工艺和设备大小来的不同，可有不同类型的挂具。譬如自动线和手工线就有区别。通常电镀车间都准备有适用于各种常见零件的通用挂具和只为某种零件设计制作的专用挂具。通用挂具种类形式很多，适用于多种工艺和零件。专用挂具分为两种情况：一种是为大批量零件生产设计制作的专用挂具；另一种则是依据零件的复杂几何形状和特殊工艺要求而设计的专用挂具。
通用挂具
通用挂具适用于多种零件和工艺。通用电镀挂具的形式和结构，应根据镀件的几何形状、镀层的技术要求、工艺方法和设备的大小来决定。例如，片状镀件在上下道工序之间会随镀液的阻力而漂落，在选用挂具时要将镀件夹紧或用铜丝扎紧。若镀件较重而有孔时，可选用钩状的挂具。使用要求如下：
（1）手工操作使用的挂具。装载重量一般为1~3kg。
（2）吊钩应有足够的导电面积，其型式应使导电良好。挂具吊钩应经常清洗。
（3）使用时，应注意轻装轻放，尽量不要损坏绝缘层。否则会造成挂具与工件抢电，致使工件出现局部镀不上或粗糙等现象，影响镀层质量。
（4）挂具使用后，要清洗干净，集中妥善存放备用。
（5）使用一段时间后的挂具，要及时处理，退除挂具上的镀层，以保证导电良好。挂具绝缘层出现裂纹，要及时修复或重新绝缘处理。
专用挂具
（1）双极性法镀内孔夹具。
（2）镀铬夹具。镀铬溶液氧化能力较强，挂具材料应稳定，可用钛或紫铜作挂具。夹具导电部分应有足够的横截面积，不发热。夹具结构以焊接形式连接，导电铜钩应弯成直角形。夹具与零件应尽量采用螺纹接触。内孔镀铬夹具阴阳极必须隔电。利用绝缘块（硬塑料板或有机玻璃）代替保护阴极。夹具的非工作面应进行绝缘，减少电流的消耗。零件装挂的位置，气体排除应最容易。挂具在保证适用的前提下，应尽量轻便、简单、通用、装卸方便。
小零件电镀用挂具
小零件可采用滚镀的方法进行电镀。若无滚镀条件，可用挂篮作为电镀工具。挂篮的骨架为黄铜或铁丝、底部和周围都采用金属丝网，网孔的大小以零件不从孔中漏出为标准，孔稍大一些有利于获得厚度均匀的镀层。为了改善镀层质量，提高沉积速度，可用钻孔的塑料板代替周围的金属网。
化学处理用挂具
钢铁零件磷化、氧化时，可以用挂具，也可以在挂篮里进行，一般零件尽量采用挂篮。在有起重设备的条件下，挂篮可大些。挂具全部用钢铁材料制作。不用铜或黄铜，以保证膜层质量，因为在这些溶液中会使铜溶解而沾污溶液，影响膜层质量。挂具的形式除了没有导电性能要求外，其它都和电镀相同。
酸洗所用的挂具和挂篮很容易损坏，应选择耐腐蚀性能好的材料或直接选用塑料制品。其形状与小零件电镀相同。
钢铁件的氧化不需通电，通常使用挂篮，只要求挂具有较高机械强度，耐蚀性较好，装卸工件简便即可。对于较精密工件或有外螺纹的工件，为防止相互碰撞，以采用挂具为宜。
铝和铝合金的挂具
铝件阳极氧化时，应采用铝和铝合金的挂具。挂具应具有弹性以将零件夹紧，防止由于接触松动处，形成不导电的氧化膜，而影响阳极氧化继续进行。
挂具的结构

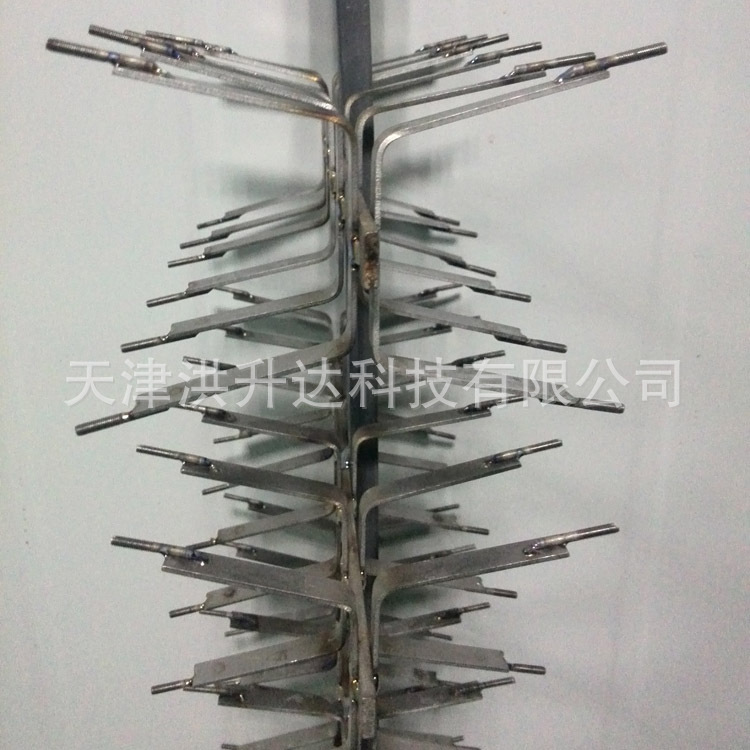

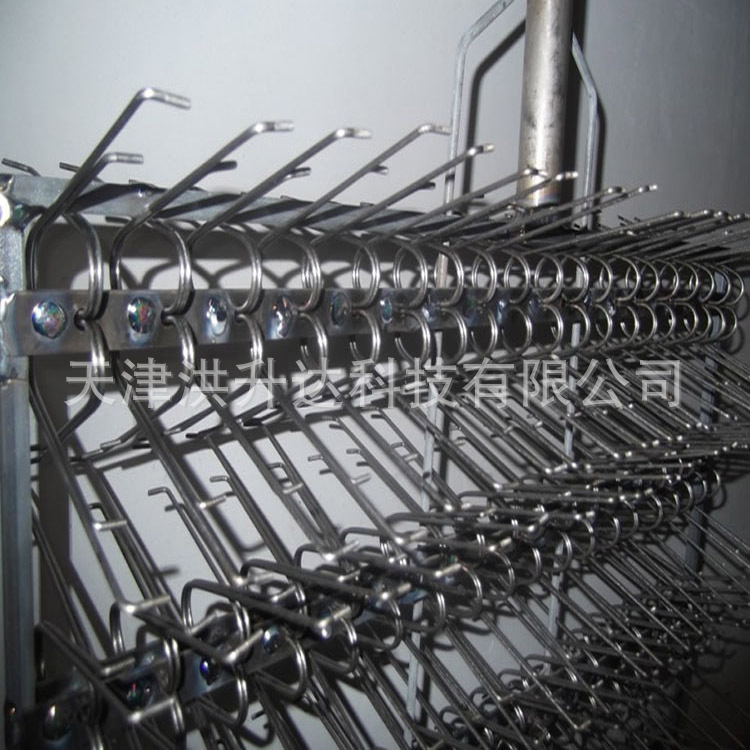

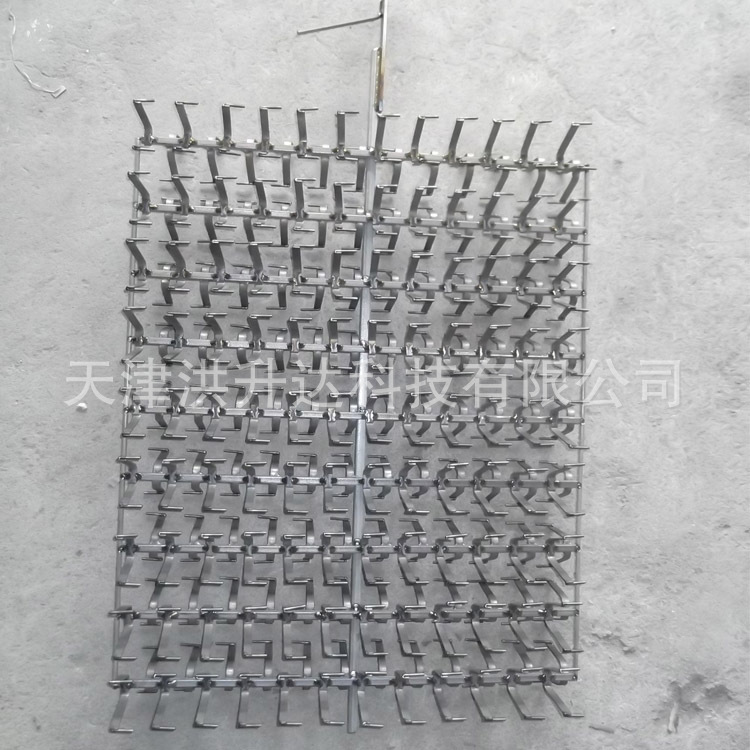

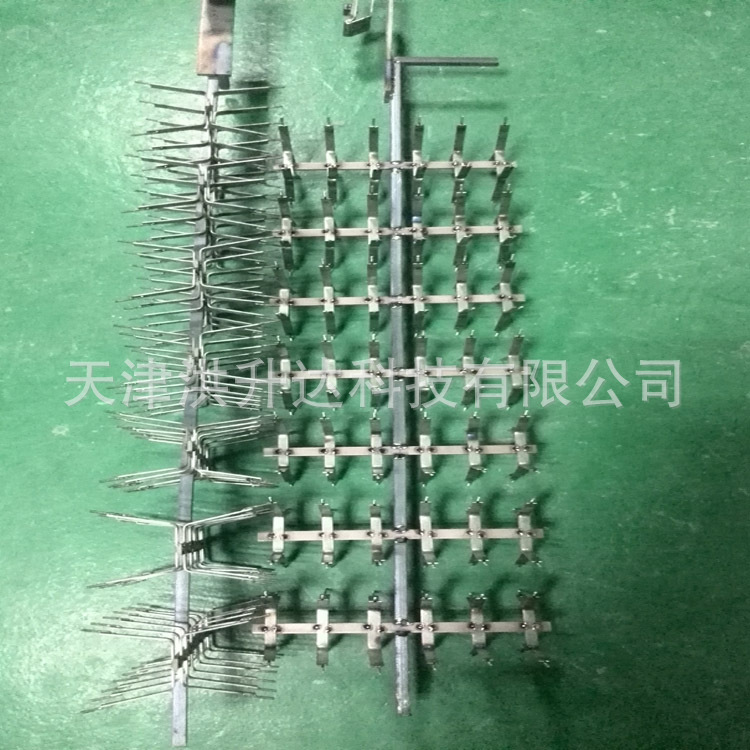

挂具的结构一般都比较简单，由吊钩、提杆、主杆、支杆和挂钩五个部分组成。

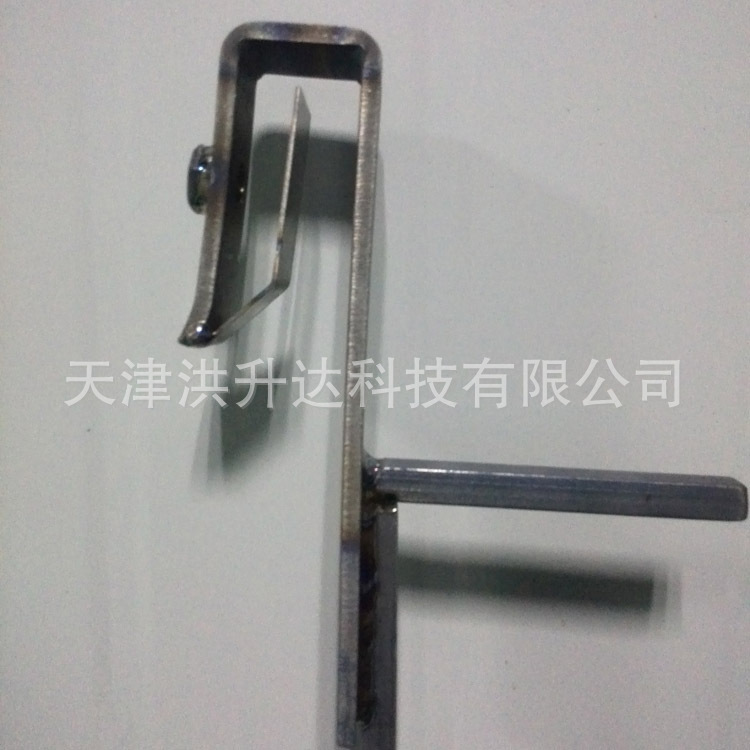

吊钩是挂具与极棒的连接结构，电镀时由它传递电流到挂具和零件上，因此，必须采用导电性能好的材料制作。吊钩和极棒应保持较大的接触面和良好和接触状态，以保证电流顺利通过。其截面积相当于挂具主杆材料相同的截面积。吊钩要承受挂具和镀件的全部质量，故要求有足够的机械强度。吊钩与主杆通常用相同的材料制作，两者可做成一体，也可分开制作，把它与极棒用钎焊或其它方法和挂具连接在一起。用钢或铝合金等制作的挂具，吊钩一般使用铜、黄铜，连接方式可用铆接和焊接。其尺寸，应根据阴极棒的直径来设计，使挂具在悬挂和取下时操作方便。
提杆位于主杆的上部并和主杆垂直，用焊接的方法与主杆相连。当挂具悬挂于镀槽时，提杆的位置应高出液面80 mm左右。操作时用提杆提取挂具。应具有足够的机械强度，截面积一般和支杆相同或稍大一些。主杆支撑整个挂具和所挂零件的重量，并通过主杆传递电流到各支杆和零件上。主杆的材料一般选用φ（6～8）mm的黄铜棒。支杆通常用焊接的方法固定在主杆上，工作时承受悬挂零件的重量，支杆的材料一般用φ(4～6)mm的黄铜棒。
挂钩一般都焊接在支杆上，有时也焊接在主杆上，用来悬挂或夹紧零件。其材料一般为钢丝、磷青铜丝。
挂钩在挂具上的分布密度要适当。应使挂具上的零件绝大部分表面或重要表面能够朝向阳极，并避免压叠现象。一般中小型镀件之间间隔（15～30）mm，杯状镀件的间隔一般为直径的1.5倍。根据挂钩与镀件连接方式的不同，挂钩分悬挂式和夹紧式两种形式。
（1）悬挂式挂钩。镀件与挂钩一般采用自由悬挂法。即将挂钩挂在零件的孔内或适当的位置，零件挂上后既能活动又不致脱落，抖动挂具时还能转换其接触点。这种挂钩装卸方便，镀件上挂具印迹不明显。电镀中电流密度较小时，一般采用自由悬挂法。
（2）夹紧式挂钩。镀件与挂钩的连接靠弹性接触。一般在光亮电镀、镀铬等场合或采用较大电流密度时使用。它是利用挂钩的弹性夹住零件的某一部位，依靠接触压力使其导电良好。弹性的强弱由挂钩所用材质、线径、线长、板宽、板厚决定。
无论用哪种方式悬挂零件，都应保证零件在电镀时产生的气体顺利排出，以免产生的气体积聚某一部位形成“气袋”而影响镀层质量。比如有盲孔和凹形的零件悬挂时其口部应稍向上倾斜，塑料件要采用多个触点与挂钩接触。总之，挂钩的形式和悬挂的方式随零件的形状和电镀工艺条件来决。
联系电话：18822248868（陈经理）
