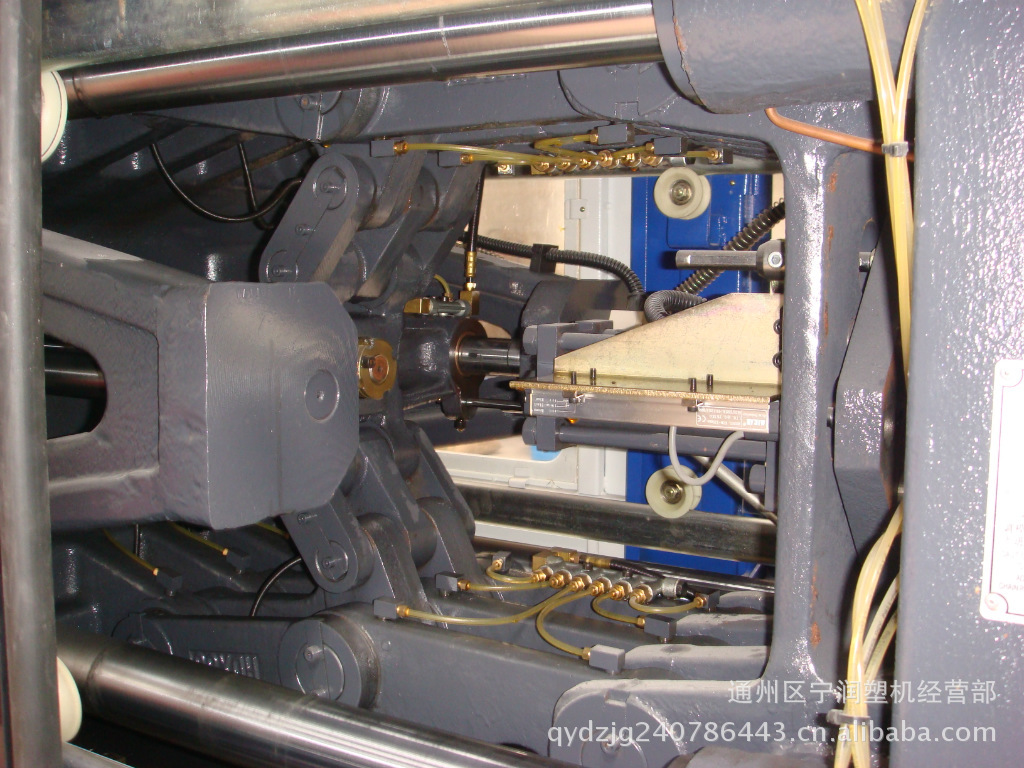

以上为HDX88锁模结构，増力型连体结构，稀油定量润滑。
宁波海达注塑机江苏销售处，联系人：钱月东 手机：189 6220 3271
拉杆间距365mm×365mm； 模板尺寸530mm×520mm； 容模量150mm--360mm； 螺杆长径比18； 模具定位圈Φ125mm; 加热功率6.5KW。 5点顶出（4--Φ25，中心Φ40）。锁模部件连体型，三排铰链增力型锁模结构，定量稀油润滑、万一有油管断不会影响其他点的润滑、长期使用铰链内干净。有自动调模功能。缺油报警和油温过高报警
HDX88T技术参数SPECIFICATION
规 格 项 目(Description) | 单 位(Unit) | HDX88T |
螺杆直径(Screw Diameter) | mm | 35 | 38 | 40 |
螺杆长径比(Screw L/D Ratio) | L/D | 20.5 | 19 | 18 |
最大理论射胶容积(Max.Theoretical Injection Capacity) | cm3 | 144 | 170 | 188 |
最大注射量（Shot Weigh PS） | g | 131 | 155 | 171 |
最大射胶压力(Max.Injection Pressure) | MPa | 194 | 165 | 149 |
螺杆转速(Screw Speed Range) | r.p.m | 10-200 |
|
最大锁模力(Max.Clamping Force) | ton | 88 |
最大开模行程(Max.Opening Stroke) | mm | 320 |
哥林柱内距(Space Between The Bars“V×H”) | mm | 365×365 |
容模量(Min-Max Mould Thickness) | mm | 150-360 |
|
顶针推力/行程（Ejector Force/Stroke） | Kn/mm | 38/100 |
油泵最大压力(Pump P.Max) | MPa | 16 |
油泵电动机功率(Pump Motor Power) | kw | 11 |
电加热功率(Heating Capacity) | KW | 6.5 |
外形尺寸(Machine Size“L×W×H”) | m | 4.1×1.2×1.9 |
重 量(Machine Weight) | ton | 2.8 |
模具定位圈直径（Mold Location Recess Diameters） | mm | 125 |
喷嘴圆球半径（Nozzle Radius） | mm | SR10 |
海达注塑机HDX(B-B)型主要配件明细表
部件名称 | 定量（B—B）型机 |
1 | 予塑油马达 | 中意合资（宁波） |
2 | 调模马达 | HDX128（含）以下中意合资 HDX168（含）以上济宁立科 |
3 | 油泵 | 美国桑尼士或丹尼逊 |
4 | 换向阀 | HDX288（含）以下台湾七洋 HDX328(含)以上台湾北部精机 |
5 | 比例压力流量阀 | 台湾机立 |
6 | 压力表 | 台湾 |
7 | 高压油管 | 意大利LAFAGOMMA 或美国AEROQUIP |
8 | 密封件 | 日本华尔卡 |
注：5大油缸内活塞上均为三道活塞环 |
9 | 电脑 | 台湾弘讯动态彩屏电脑 |
10 | 电子尺 | 意大利、米朗 |
11 | 交流接触器 | 施耐德 |
12 | 空气开关 | 施耐德或日本富士 |
13 | 单极开关 | 施耐德 |
14 | 行程开关 | 法国施耐德 或日本欧姆龙（OMRON） |
15 | 微动开关 | 日本松下或欧姆龙 |
注：以上配置如有改动。恕不另行通知。
