20型切菜机使用说明
CHD执行标准：SB238—85
1概述
1.1用途
我厂生产的CHD—20型切菜机，适用于各种茎叶类软菜（芹菜、韭菜、菠菜、大葱等）切断以及细长类硬菜（黄瓜、胡萝卜等）切片。是面食加工业、餐饮业制作菜馅、切制蔬菜的理性设备。
1.2特点
该机采用旋转的切刀高速切削，将各种蔬菜切成段或片，具有切面质量好，切制品厚薄及长度均匀、切面组织新鲜、不破坏纤维组织的特点。该机切菜效率高、操作方便、能耗低、卫生、安全、高效。
2结构特征与工作原理

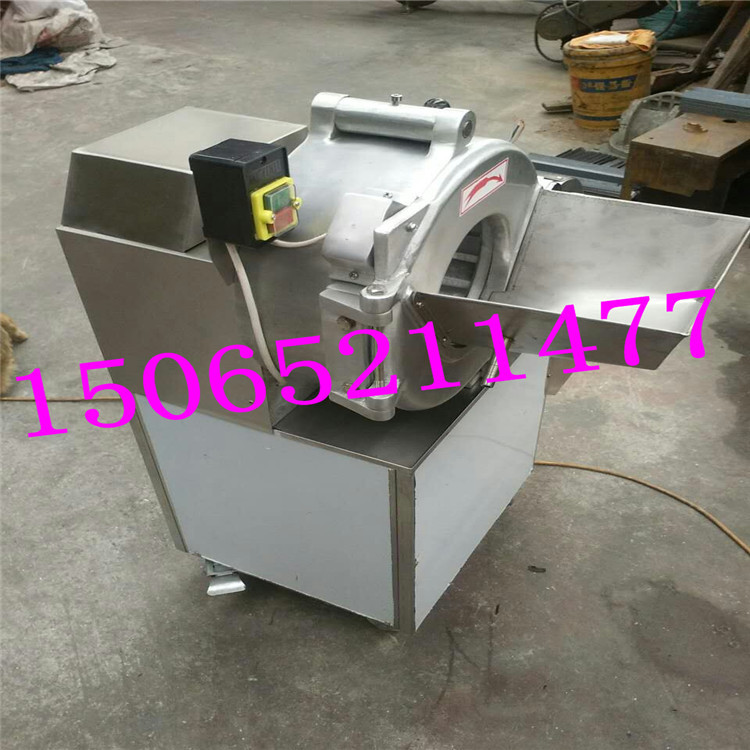

2.1主要结构：本机主要有机架、压菜部分、输菜部分、切菜部分、传动部分等结构组成。
2.2本机与蔬菜接触的主要部件均采用不锈钢制作，输送带及压菜带采用无毒橡塑制成，保证长期工作不锈、不蚀、无毒、无害。
2.3工作原理
本机工作时，是将待切蔬菜置于输送带上，输送带匀速前进，将蔬菜输送至入料口，高速运转的切刀将其切成段转或片状。
2.4传动原理
轮传动，链轮传动等多种形式
3技术参数
a.生产能力：120-350kg/h
b.切刀转速：810r/min
c.电机功率：Y802--4 0.75kw或Y801—4 0.55kw
d额定电压：.380V 3~(或220V~)
e.额定频率：50Hz
f.防水等级：IPX1
g.普通V带：A710-1
4尺寸、重量
4.1外形尺寸：715*455*580
4.2机器重量：55kg
5安装、调试
5.1使用前将机器放置在干燥、通风的水平地面上，确保机器工作平稳、可靠。
5.2使用前对各部位进行检查，紧固件是否在运输途中松动，开关及电源线是否因运输而破损 ，输送带上是否有异物。
5.3检查电源电压是否与本机使用电压相符和。
5.4请专业电工接线，把带有接符号的黄绿线可靠接地，把其余两条线芯分别接到断路器断开时的引出线端子上，闭合断路器，启动押扣开关视输送方向与工作原理相同（380V电压时，转向如不符，请调整其中两条线芯至运转方向正确），空载试运转。
5.5所切蔬菜应无泥沙，并不得混入异物，以免将切刀刃口损坏。
6使用、操作

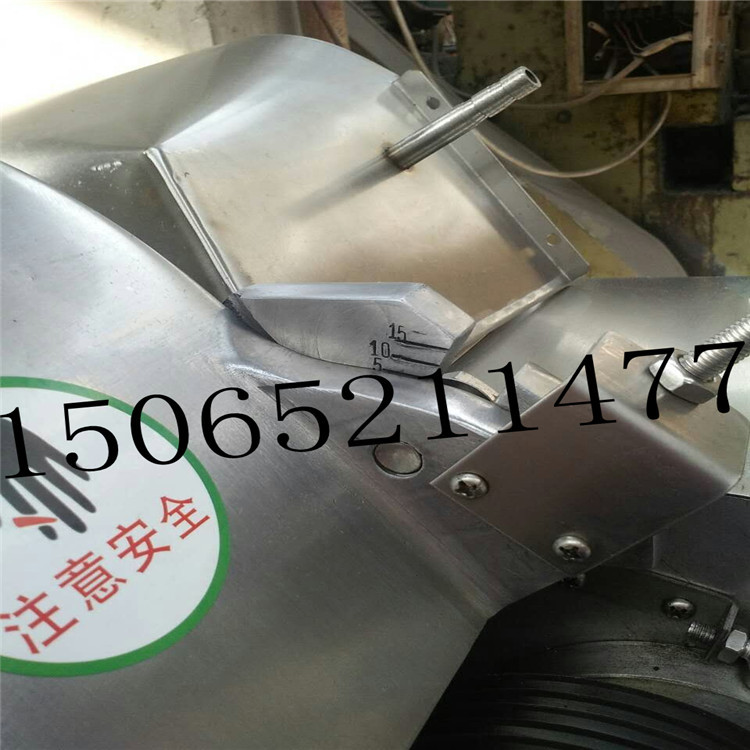

6.1切制规格：
a.当切刀数量一定时，更换涡轮箱上的挂轮（挂轮1、2），可以切制两种规格的蔬菜。切菜规格调整表如下（允许误差正负0.4mm）
挂轮 | 主动轮 | 从动轮 | 主动轮 | 从动轮 |
切菜规格 | Z1=30 | Z2=40 | Z1=40 | Z2=30 |
切刀数2 | 3mm | 5mm |
b.可根据用户要求定制挂轮。

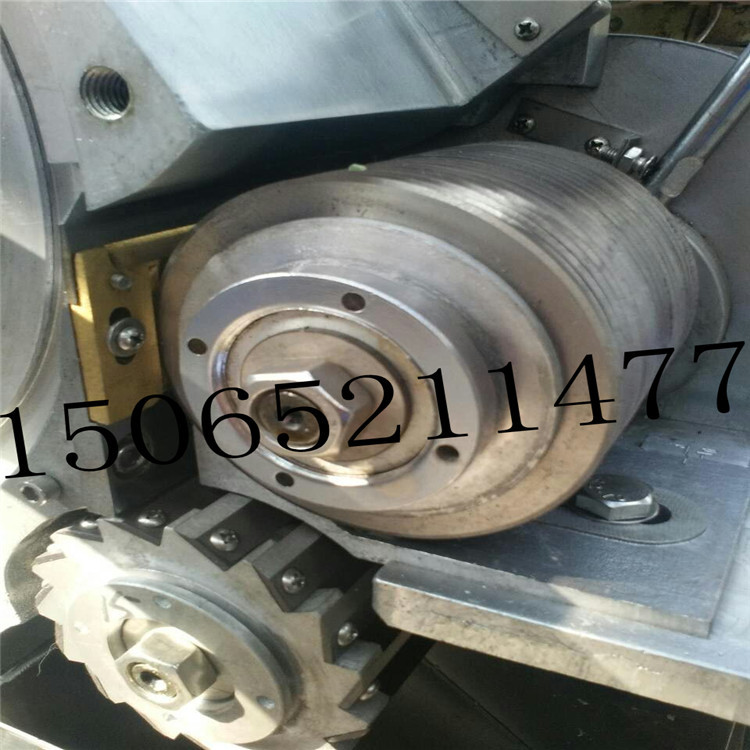

6.2切刀调整：切刀与底刀口间隙在0.5—1mm为宜，太近容易损坏刀具，太远切菜效果不好。调整或更换切刀时，现将刀盘柄上的紧定螺钉松开，再用螺栓顶刀轴端部使刀盘外移，从而实现调整或卸下刀盘更换刀片。然后用工具轻击刀盘端部，至合理间隙为止。紧固刀盘柄上的紧定螺钉即可。1
