1GQN/1GKN系列旋耕机
一、主要性能
该机具有结构紧凑，受力平衡，刚性好，性能优的特点，是利用与拖拉机后悬挂装置相连接，并靠后动力输出轴驱动的耕作机具。它是利用刀轴上弯刀的旋转和前进的复合运动对未耕地或已犁耕过的田地进行碎土作业，具有碎土能力强，一次旋耕能达到一般犁耙作业几次的碎土效果。既能适用于农田的旱耕和水耕，也能用于盐碱地浅层耕作覆盖，以抑制盐分上升、灭茬除草、翻压覆盖绿肥、蔬菜田整地等作业，已成为水旱地机械化耕整地的主要配套农具之一。该机结构形式有圆梁式与框架式之分；变速箱总成有小箱、普通箱、中高箱、高箱、大高箱之分；刀轴有半轴式与通轴式之分等。可以满足不同地区不同用户的多方面要求。

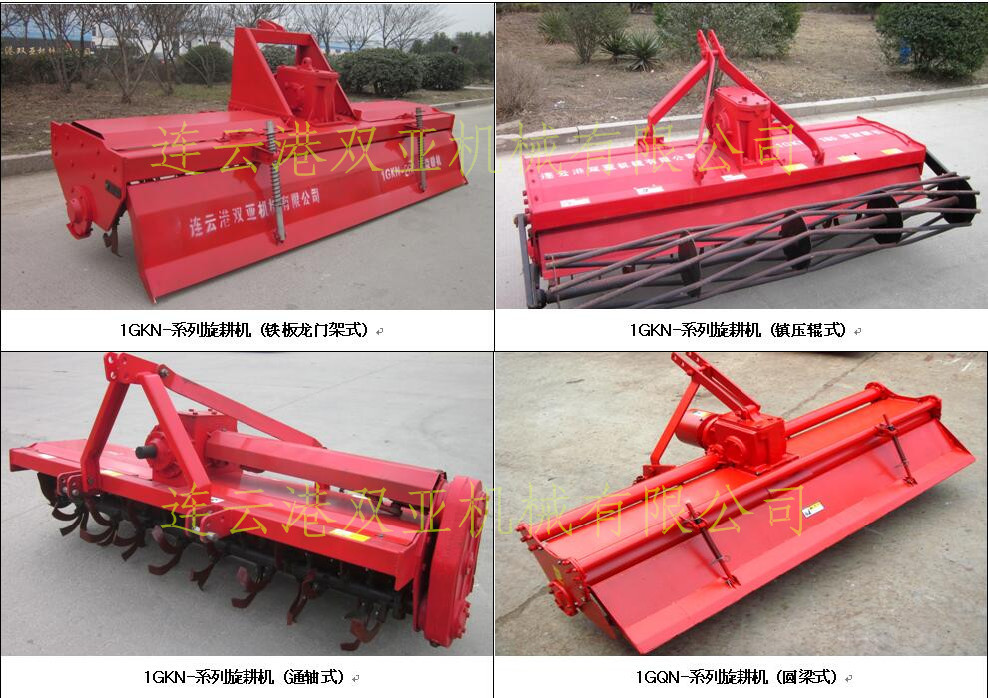

二、产品图片
三、技术参数表：
2-1(1GKN-165～250)
旋耕机型号 | 1GKN-165 | 1GKN-180 | 1GKN-200 | 1GKN-230 | 1GKN-250 |
耕幅(m) | 165 | 180 | 200 | 230 | 250 |
耕深(cm) | 旱耕：8～16；水耕：10～18 |
刀片型式 | IT245 |
刀辊最大回转半径（mm） | 245 |
刀片数量把（左右各半） | 各23把 | 各25把 | 各29把 | 各31把 | 各33把 |
配套 拖拉机 | 功率(kW) | 29.4～36.8 | 36.8～44.1 | 44.1～55.2 | 55.2～62.5 | 58.8～73.5 |
动力输出轴转速（r/min） | 720 | 540 | 720 | 540 | 720 | 540 | 720 | 540 | 720 | 540 |
刀轴转速(r/min) | 226 | 236 | 226 | 236 | 226 | 236 | 226 | 236 | 226 | 236 |
与拖拉机连接形式 | 三点悬挂联接 |
传动方式 | 中间齿轮传动 |
机具前进速度(km/h) | 3～5 |
生产率(hm2/h) | 0.34～0.58 | 0.37～0.63 | 0.42～0.70 | 0.48～0.81 | 0.52～0.87 |
外形尺寸（mm） 长×宽×高 | 1020×1922×1152 | 1020×2056×1152 | 1020×2296×1152 | 1020×2536×1152 | 1020×2726×1152 |
装箱尺寸（mm） 长×宽×高 | 920×2120×1200 | 920×2200×1200 | 920×2400×1200 | 920×2800×1200 | 920×2900×1200 |
整机重量（kg） | 350 | 415 | 435 | 455 | 470 |
齿轮油加注用量（kg） | 6 |
使用范围：麦茬田、稻茬田（土壤绝对含水率为15％～25％，否则会影响碎土效果）旱耕、旱耙作业，水稻田水耕、水耙作业；4500kg/hm2以下（否则会影响植被覆盖效果）绿肥田旋耕切断，中下盐碱地浅层耕作；菜园地耕耙整地，新围垦地灭茬除草和牧草地再生耕作。 |
注：（1）生产率按理论计算值的70%计算（作业时最大耕幅）。
（2）刀轴转速可根据客户要求配备不同速比的齿轮。
续表：2-1(1GKN-200G～300G)
旋耕机型号 | 1GKN-200G | 1GKN-230G | 1GKN-250G | 1GKN-300G |
耕幅（m） | 2.00 | 2.30 | 2.50 | 3.00 |
耕深（cm） | 旱耕：8～16 水耕：10～18 |
刀片型式 | IT245 |
刀辊最大回转半径（mm） | 245 |
刀片数量把（左右各半） | 各29把 | 各31把 | 各33把 | 各41把 |
配套 拖拉机 | 功率(kW) | 44.1～55.2 | 51.5～62.5 | 58.8～73.5 | 88.3～103.0 |
动力输出轴转速（r/min） | 720 | 540 | 720 | 540 | 720 | 540 | 720 | 540 |
刀轴转速（r/min） | 226 | 236 | 226 | 236 | 226 | 236 | 226 | 236 |
与拖拉机联接型式 | 三点悬挂联接 |
传动方式 | 中间齿轮传动 |
机具前进速度（km/h） | 3～5 |
生产率（hm2/h） | 0.42～0.70 | 0.48～0.81 | 0.52～0.87 | 0.63～1.05 |
外形尺寸（mm）（长×宽×高） | 1020×2296×1312 | 1020×2536×1312 | 1020×2726×1312 | 1020×3108×1312 |
装箱尺寸（mm）（长×宽×高） | 1100×2500×1360 | 1100×2700×1360 | 1100×2800×1360 | 1100×2900×1360 |
整机重量（kg） | 480 | 500 | 520 | 580 |
齿轮油加注用量（kg） | 7 |
使用范围：麦茬田、稻茬田（土壤绝对含水率为15～25%，否则会影响碎土效果）旱耕、旱耙作业；水稻田水耕、水耙作业；4500kg/hm2以下（否则会影响植被覆盖效果）绿肥田旋耕切断，中下等盐碱地浅层耕作；菜园地耕耙整地，新围垦地灭茬除草和牧草地再生耕作等。 |
注：（1）生产率按理论计算值的70%计算（作业时最大耕幅）。
（2）刀轴转速可根据客户要求配备不同速比的齿轮。
我生产企业地址：连云港双亚机械有限公司，免费咨询电话：400-0518-189。
